三层阶梯带键槽同轴衬套结构件

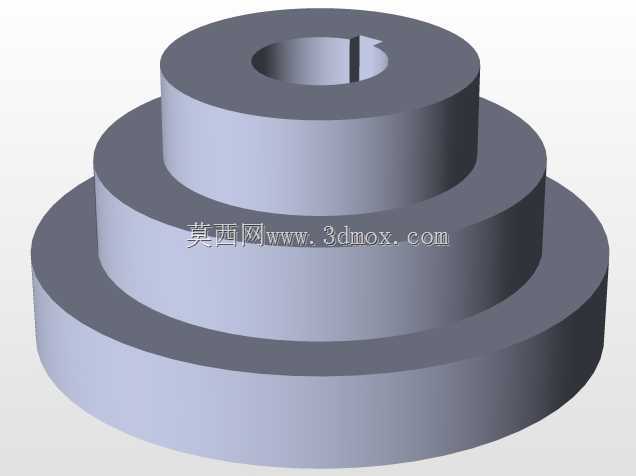

　　该零件为三层阶梯式同轴回转结构，整体沿中心轴线完全对称，外圆由三个直径依次递减的圆柱段堆叠而成，相邻台阶端面均为垂直于轴线的平整定位面，可在装配时提供轴向限位基准。中心开设贯通圆孔，最上段内孔壁加工有单键槽，键槽侧壁与底面平直，用于和带键的轴类零件形成周向防转配合，传递扭矩或保持相位固定。从实际使用场景看，这类阶梯衬套常出现在传动机构、传感器安装支座、仪表工装定位工位中，既可以作为轴系的间隔套，分隔不同直径的轴承、齿轮或同步轮，也可以作为穿线、过杆的导向支座，利用不同外径的台阶面卡在安装板的阶梯孔内，省去额外的轴向压紧零件。设计时优先保证各段外圆与内孔的同轴度，台阶端面的平面度以及端面与轴线的垂直度，

　　这些形位公差直接决定装配后轴系的跳动量和定位重复精度。建模过程中，先以中心轴线为草图基准绘制各段直径的回转轮廓，通过旋转特征生成主体，再在内孔对应位置拉伸切除出键槽，所有棱边可根据装配需求保留尖角或添加微小倒角，避免安装时刮伤配合面。安装边界方面，最大外径的底圆面为主要承载贴合面，安装板上的沉孔直径需略大于底圆外径，沉孔深度要匹配底段厚度，保证中层台阶能够压实贴合；中段与上段外圆可分别伸入对应配合零件的内孔，配合间隙依据传动精度选过渡或小间隙配合。内孔与轴的配合段集中在带键槽的上段区域，键槽宽度需与所选平键规格对应，保证键连接受力均匀，避免长期运行出现松动窜动。三层台阶的高度分配并非随意设定，底段承担主要径向支撑，因此轴向宽度最大，

　　中段用于过渡并分隔两侧零件，上段直径最小，用于伸入紧凑空间完成定位，整体在保证结构强度的前提下减少了材料占用。这类零件没有复杂的曲面或异形结构，加工时可直接选用棒料经车削完成外圆与内孔，后续通过插削或线切割加工键槽，工艺路线短，适合批量生产，也便于在设备维护时快速测绘替换。
