弯臂式传感安装支座结构设计

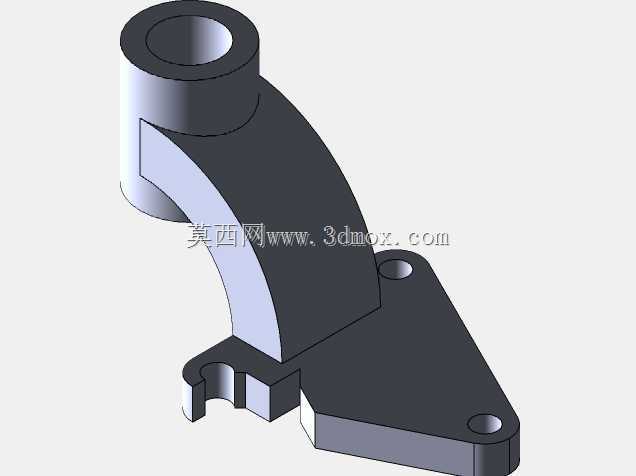

　　该零件属于设备内部的支撑安装类构件，整体采用一体式弯折臂结构，上部设置同轴通孔套筒，用于穿装转轴、导杆或传感检测元件，下部为三角分布孔位的安装底板，可通过紧固件固定在设备基板或机架立面。从实际使用场景看，这类构件常见于轻工输送线、检测工位、小型工装夹具以及自动化设备的传感单元布置区域，主要作用是把检测元件抬升到指定工作高度，同时让检测端与被测运动件保持稳定的相对位置，避免因机架振动、皮带跳动或工件位置偏移造成信号误触发。上部套筒内孔为主要工作配合面，建模时需保证孔壁圆柱度与端面垂直度，孔径与穿装杆件之间按间隙配合控制，既方便装配时微调角度，也能减少长期往复振动带来的卡滞。弯折臂采用变截面过渡，靠近底板区域壁厚加大，

　　靠近套筒区域适度收窄，这样处理可以在控制整体重量的同时提升根部抗扭能力。底板上的安装孔并非完全对称布置，其中两个孔位于底板远端，另一个靠近弯臂根部，三点形成稳定支撑面，安装时可先穿入根部螺钉进行初定位，再调整上部传感元件的朝向，最后锁紧全部紧固件。底板边缘做了倒角与局部凸台处理，凸台面可作为安装贴合基准，减少板材平面度误差对支座垂直度的影响。臂身侧面预留的小凸耳与缺口结构，可用于绑扎线缆、固定限位片或搭接触发挡片，使传感接线顺着臂身走向布置，避免运动部件刮擦导线。从安装边界看，底板占据的平面区域较小，适合在机架空间紧凑、周边已有导轨或线槽的位置使用；弯臂向上延伸后可越过相邻构件，把检测点送到工件通行路径上方。结构受力方面，

　　竖直方向载荷主要由底板与臂根承担，侧向偏载会通过弯臂传递到底板连接点，因此设计时在臂身与底板交接处做了圆弧加厚，避免应力集中导致断裂。模型整体为实体建模，各孔位、凸台、圆角与切除特征均按实际机加工路径构建，可直接用于干涉检查、装配模拟与工程图导出，也能作为同类抬升支座改型设计的基础参考。
