工业级多通道数据采集记录装置三维设计

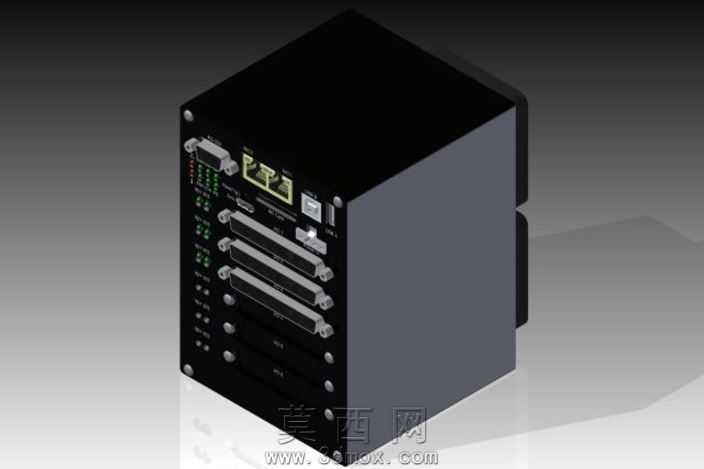

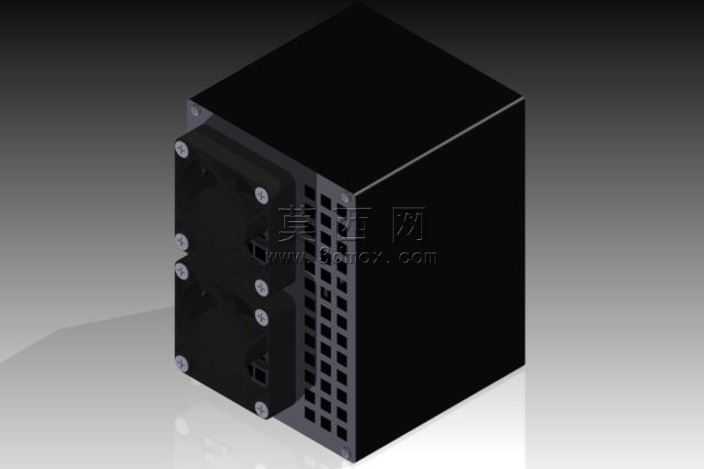

本作品为工业级多通道数据记录装置的三维建模成果，建模过程严格遵循工业电子设备的真实结构比例，首先通过参考实体设备的外观尺寸搭建整体立方体基座框架，确定设备的整体长宽高比例，保证外壳的方正结构符合工控设备的安装适配要求。建模阶段优先完成外壳主体的结构搭建，区分金属壳体与前面板的不同结构特征，前面板区域按照真实设备的接口布局，逐一排布多组数据接口、状态指示灯、调节旋钮与功能插槽，每一个接口的尺寸、间距都参照工业设备的通用标准进行还原，确保接口位置的排布符合实际接线操作的空间需求。材质渲染环节，设备主体外壳采用哑光磨砂金属材质，还原工业工控设备常用的冷轧钢壳体质感，表面添加细微的颗粒纹理模拟真实设备的喷涂工艺效果；前面板区域采用黑色哑光工程塑料材质，与金属壳体形成材质区分，接口部位的金属插芯做亮面金属处理，指示灯区域添加半透明的PC材质效果，模拟真实设备指示灯的透光特性，旋钮部位做防滑纹理细节，还原实体旋钮的触感特征。结构设计上，完整还原设备的分层内部框架逻辑，前面板的插槽区域预留标准板卡安装位，侧面预留散热通风的结构间隙，背部的固定安装孔位按照工控机柜安装标准排布，确保模型的结构逻辑与真实设备完全一致。设计过程中重点把控设备的工业实用性特征，避免过度美化的外观修饰，所有外露部件的位置、大小都符合工业现场使用的实际需求，比如调节旋钮的尺寸适配手动操作的空间，指示灯的排布便于现场人员快速查看设备运行状态，接口的间距满足多线缆同时插接的操作空间，整体模型既保证外观的高度还原，也兼顾内部结构逻辑的合理性，可用于工控设备展示、安装场景模拟、教学演示等多种用途。
