钕磁铁固定卡扣安装支座结构

　　该磁吸固定支座的设计初衷，是解决薄型钕磁铁在工装夹具、工位定位、小型自动化设备中的快速固定与拆装问题。10×10×3mm的钕磁铁属于高磁力薄型磁钢，直接粘接或嵌入安装存在更换困难、粘接面易老化脱落、磁钢边角易磕碰碎裂的问题，该支座通过结构限位将磁钢完全包覆约束，同时预留标准安装接口，让磁钢的固定、更换、位置调整都无需破坏安装基面。

　　从实际使用场景来看，这类支座广泛出现在电子组装工位的工件吸附定位、钣金小件的临时磁吸固定、检测设备的传感器触发端磁吸安装、工装板的快速定位吸附等环节。相比直接裸露使用磁钢，带支座的结构能避免磁钢直接吸附铁屑后难以清理的问题，支座的非导磁或弱导磁基体也能在一定程度上约束磁路，减少磁通量向安装基面的无效泄漏，让磁力更多集中在工作面方向。

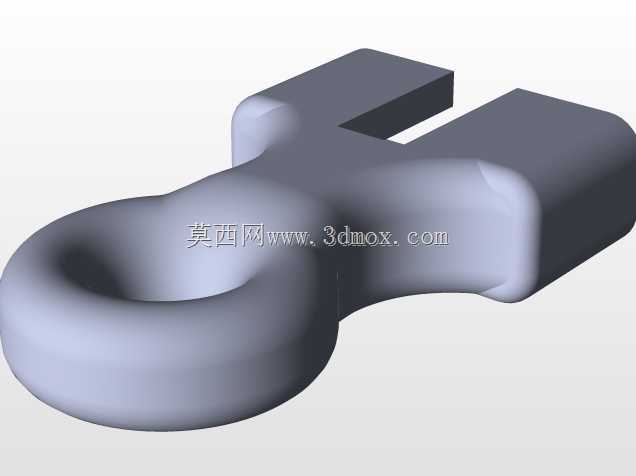

　　结构上，支座一端为带通孔的环形安装耳，通孔可穿过M3或对应规格的螺丝，将整个支座固定在型材、板件、工装支架上；环形耳与另一端的磁钢容纳槽做了平滑过渡，既消除了应力集中，也避免直角处堆积加工碎屑。磁钢容纳槽采用开口式卡槽设计，槽体内腔尺寸与10×10×3mm磁钢形成小间隙配合，磁钢从侧面滑入后，槽体上下边缘的限位边可卡住磁钢，防止其从工作面方向脱出；部分工况下可在槽内点少量厌氧胶进一步加固，需要更换磁钢时可从侧面推出，不会破坏支座本身。

　　安装边界方面，支座整体轮廓紧凑，环形耳的中心孔到磁钢工作面的距离经过校核，保证安装螺丝后螺丝头部不会突出到磁吸工作面，避免影响吸附效果。支座的厚度方向完全容纳3mm厚的磁钢，磁钢工作面与支座端面基本齐平，吸附时可与被吸工件完全贴合，不会因支座凸起产生间隙导致磁力衰减。分叉式的卡槽尾部设计，一方面为磁钢滑入提供了一定的弹性变形量，降低加工精度要求，另一方面也能在磁钢因温度变化产生微小尺寸膨胀时，避免槽体被撑裂。

　　建模过程中，过渡圆角的处理是重点：安装耳与主体的连接圆角需要兼顾结构强度与模具脱模工艺，若采用塑料注塑成型，圆角半径需满足材料流动要求；若采用铝合金机加工，圆角则可减小刀具应力集中。磁钢槽的限位边厚度经过受力验算，既要保证磁钢推入时不会发生不可逆变形，又要保证长期使用后限位边不会因磁钢的斥力或吸附冲击力发生松脱。整个零件的建模逻辑遵循从安装基准到功能工作面的顺序，先确定安装孔的中心位置作为装配基准，再向外延伸出主体轮廓，最后切出磁钢容纳槽与限位结构，所有尺寸都围绕磁钢的标称尺寸与安装螺丝的标准空间做关联约束，后续若更换不同厚度的磁钢，只需修改槽体深度与限位边位置即可快速衍生新规格。
