四孔凸面管道连接法兰盘结构

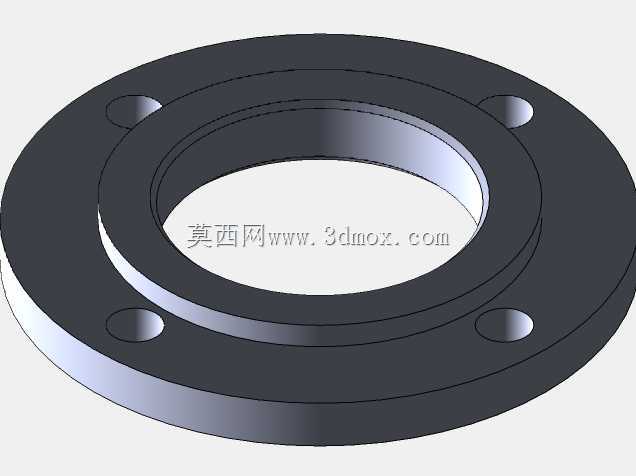

　　该法兰盘整体为同轴回转式盘状结构，主体由中心贯通的环形基体与外圈安装凸缘构成，中心通孔为介质流通或轴件穿装的核心通道，孔壁与两端面保持较高同轴度，可避免装配后出现介质偏流、轴件偏心磨损等问题。盘体上沿圆周方向均匀分布四个沉头安装孔，孔位采用90°等夹角排布，既适配标准螺栓的穿装锁紧，也能保证圆周方向压紧力均匀分布，降低局部密封面压合不实引发的泄漏风险。

　　从实际工况来看，这类法兰常被用于中低压流体输送管线的端部对接，也可作为设备壳体的端盖连接座，在给排水、普通化工管路、小型常压设备上十分常见。四个安装孔的沉台设计可以容纳螺栓头部，装配后连接件不会突出法兰端面，既缩减了安装所需的外部空间，也能避免突出部位磕碰损伤，在布局紧凑的设备舱、管线桥架内使用时优势明显。

　　设计阶段首先要确认中心通径与对接管线的内径匹配关系，通径偏差过大会造成介质流经时出现节流涡流，额外增加管路阻力。法兰的整体厚度需要结合公称压力核算，既要保证螺栓锁紧时盘体不会发生翘曲变形，也要控制不必要的材料冗余。四个安装孔的中心圆直径是核心安装边界，选型时必须和配对法兰的孔位参数完全对应，否则现场无法对位穿装；孔位的角度公差需要严格控制，若单个孔位偏移量过大，会导致最后一颗螺栓无法顺利穿入，强行锁紧还会造成密封面局部应力集中。

　　法兰的两个端面为密封贴合面，加工时需要保证平面度要求，贴合面存在径向划痕或者平面翘曲时，即便加装密封垫片也容易出现渗漏。盘体的内外转角处均做了圆弧过渡处理，避免热处理和机加工过程中出现应力集中开裂，同时也能减少流体在转角处的阻力堆积。建模过程中需要先绘制回转截面生成主体，再通过圆周阵列完成四个安装孔的特征创建，阵列时要保证孔位与中心基准的位置度，后续出工程图时需标注端面粗糙度、形位公差以及各尺寸的配合要求，给加工和检验环节提供明确依据。
