履带式拖拉机发动机活塞三维建模设计

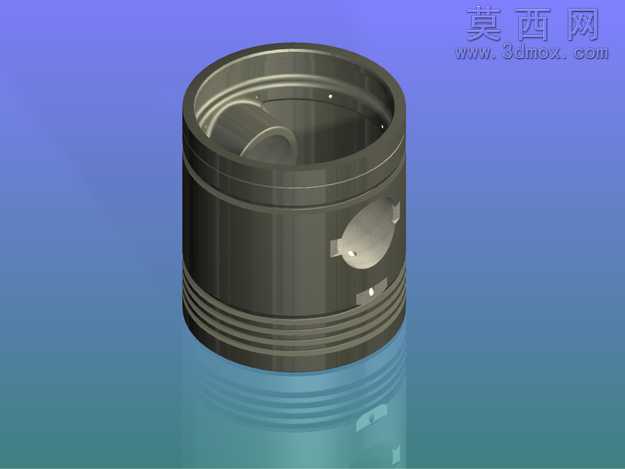

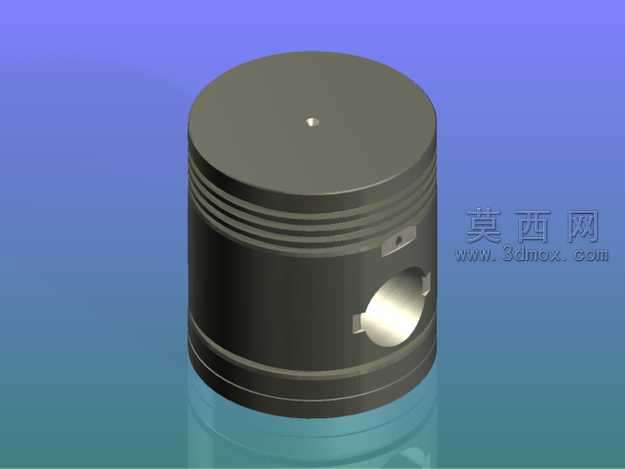

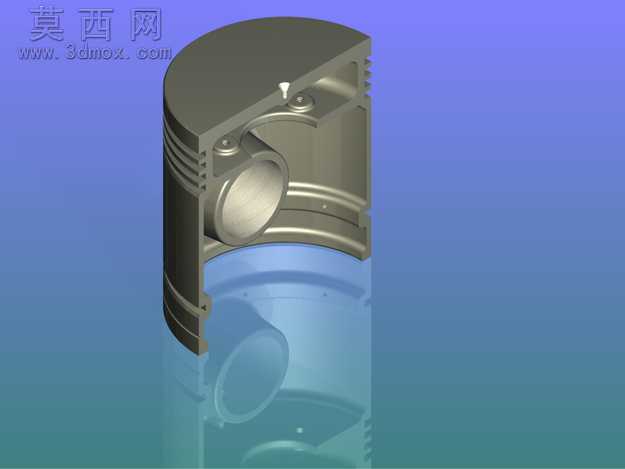

本作品为履带式拖拉机配套的发动机活塞三维建模成果，建模过程依托三维设计软件完成全参数化构建，严格遵循内燃机活塞的实际工程设计规范，完整还原了活塞的全部功能结构与细节特征。建模初期先梳理活塞的功能逻辑：作为发动机动力系统的核心往复运动部件，活塞需要承受燃烧室内的高温高压燃气冲击，同时完成往复直线运动向曲轴旋转运动的动力传递，因此建模时优先保证各结构尺寸的工程合理性，从活塞顶部的燃烧室凹坑、中心定位小凹点开始绘制草图，通过旋转凸台命令生成活塞的基础基体，保证活塞裙部的圆柱度符合装配公差要求。随后依次构建活塞上部的多道环槽结构，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽间的环岸厚度均参照履带式拖拉机柴油机的实际设计参数设定，确保后续活塞环装配后能够实现可靠的燃气密封与缸壁润滑油刮除功能。在活塞销座部分的建模中，精准还原了销孔的同轴度要求，对销孔与活塞基体的衔接位置做了加强过渡结构，模拟实际零件的应力分散设计，避免工作过程中应力集中导致的部件损坏，同时在销座上方构建了卡环安装槽结构，用于活塞销装配后的轴向限位。材质与渲染环节，针对活塞采用的铸铝合金材质特性，调整材质球的金属度、粗糙度与反光参数，还原铸铝件经机加工后的哑光金属质感，对活塞环槽、销孔等机加工面做了细微的质感区分，模拟不同加工工序带来的表面纹理差异；渲染场景采用渐变蓝紫色背景，搭配柔和的环境光与定向补光，清晰呈现活塞的外轮廓结构与各部位的细节特征，同时通过半透明承托结构模拟活塞在气缸内的装配状态，直观展示零件的工作场景。整个建模过程完全遵循从功能到结构的设计思路，每一处结构都对应实际的工作需求，没有冗余的装饰性特征，所有尺寸参数均参考成熟的履带式拖拉机活塞设计方案，模型可直接用于教学演示、结构拆解分析以及后续的虚拟装配、运动仿真等工作，能够帮助学习者直观理解内燃机活塞的工作原理与结构设计逻辑。
