开槽沉头紧固螺钉结构设计

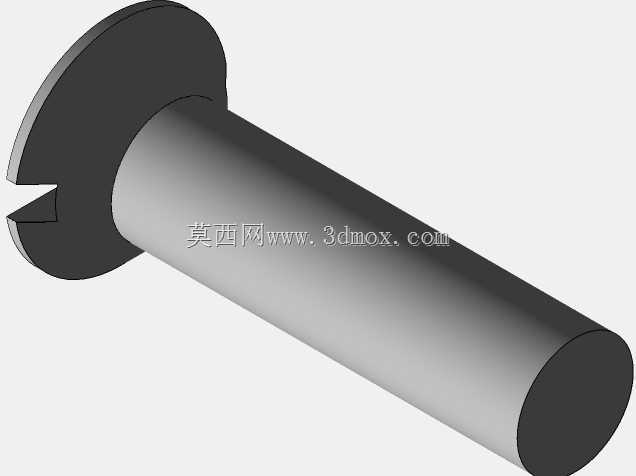

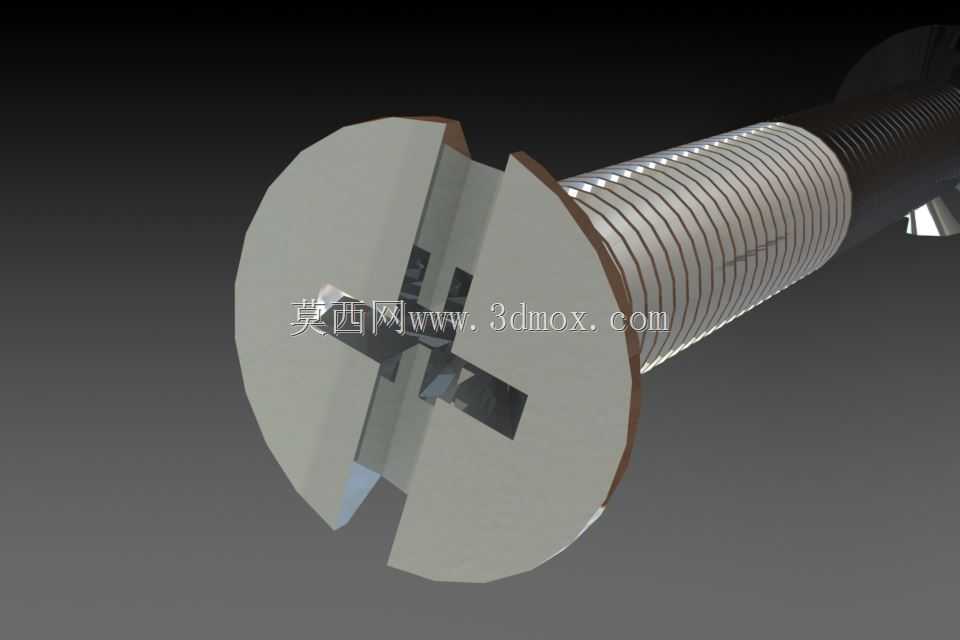

　　在各类机电产品、仪器仪表与钣金结构中，沉头螺钉承担着将被连接件压紧并保持表面平齐的作用。该模型以开槽沉头结构为核心，头部锥面沉入预制沉孔后，装配面不会形成突出障碍，适合外壳、盖板、导轨护板等对外观或运动间隙有要求的部位。杆部为完整圆柱形态，可在光孔内形成导向，与内螺纹件啮合后传递轴向预紧力；槽口位于头部顶面，便于普通一字旋具施加扭矩，在维修空间受限、批头类型单一的现场仍可完成拆装。从建模逻辑看，头部采用锥形回转体与扁平顶面组合，锥角需与沉孔角度匹配，否则会出现支承面贴合不实或头部高出板面的问题。开槽通过切除特征贯通头顶中心，槽宽与槽深既要保证旋具有足够接触面积，又不能过度削弱头部强度。螺杆与头部交接处保留平滑过渡，可降低应力集中，

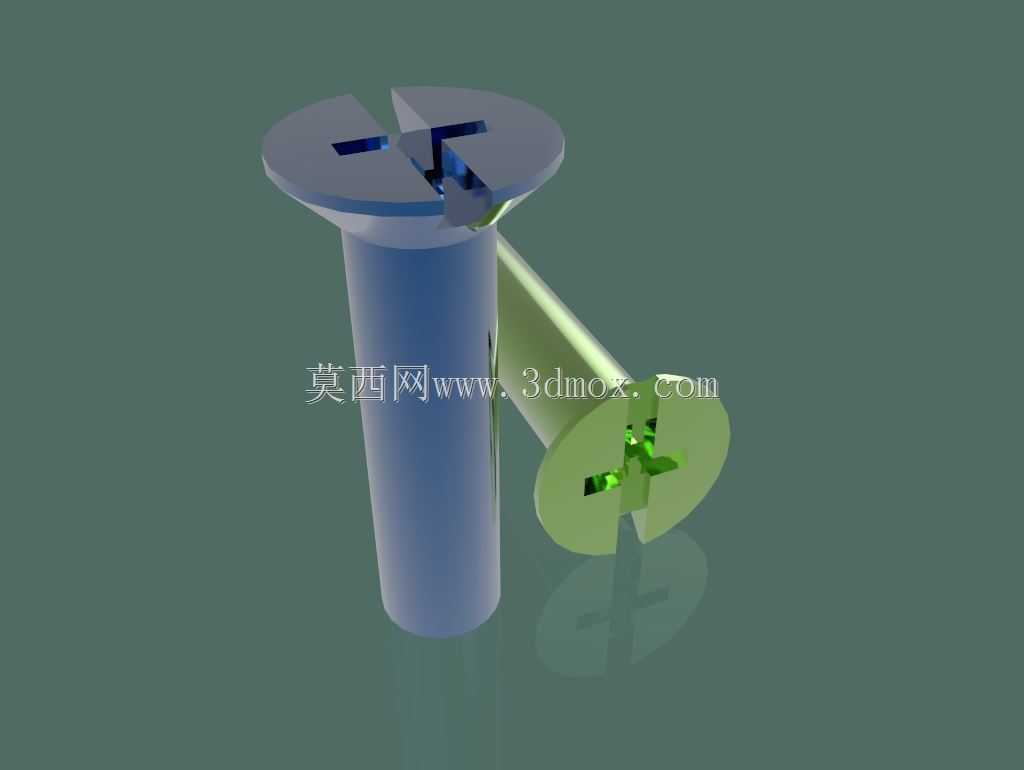

　　在反复预紧或轻微振动工况下减少断裂风险。模型同时呈现两种典型表面状态：一种偏蓝调，体现金属表面处理后的光泽；另一种偏黄绿，突出头部锥面与槽口的几何关系。二者均未引入多余装饰，结构表达集中在螺纹有效长度、头部直径、沉头深度和槽口位置这些决定安装边界的关键要素。实际选型时，需先确认被连接件总厚度、内螺纹旋合深度与沉孔空间。若板件较薄，应控制螺钉长度，避免末端顶伤内部元件；若用于有色金属或塑料壳体，应适当增加垫圈或降低预紧扭矩，防止沉头锥面压溃孔口。三维建模阶段可直接利用该结构检查干涉：头部完全沉入后，外表面应与周边曲面或平面连续；螺杆穿过光孔时应保留合理间隙；槽口方向可在装配体中标注，以便工艺人员统一拧紧顺序。

　　对于需要频繁拆卸的检测盖板，沉头螺钉能减少外露磕碰；对于传送线旁的薄板护罩，平齐表面也能避免勾挂衣物或线缆。该模型没有复杂曲面，却考验尺寸链与工程标注的严谨性。头部直径决定沉孔大小，杆径影响通孔设计，槽口尺寸关联工具规格，螺纹长度则关系到连接可靠性。把这些几何关系在三维环境中提前验证，可减少现场试装、返工和沉孔不匹配等问题，为后续出工程图、制定装配工艺以及进行紧固件标准化管理提供直观依据。
