带外延法兰边的吸塑热成型模

　　在吸塑、厚板热成型以及薄壁壳体试制环节，模具的排气、定位和脱模边界往往比单纯的型腔形状更影响成品稳定性。这套模型呈现的是一种带外延法兰边的单腔热成型模，主体由凸起的成型块和底部平板组成，适合对塑料片材进行加热后负压或压空成型，用来生产带翻边的盒罩、外壳或内衬件。

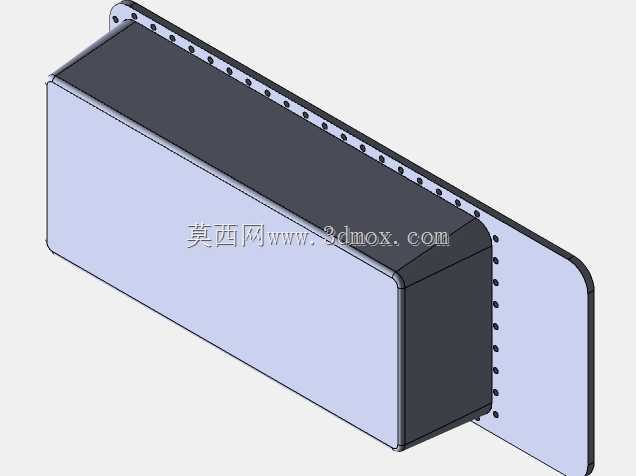

　　从结构上看，成型块采用近似长方体的凸模形式，顶部和侧壁过渡简洁，没有多余的装饰特征，便于片材在受热软化后贴合模面。底部外延平板并非单纯的承托结构，它同时承担片材压边、成型边界限定以及后续裁切基准的作用。实际使用时，加热后的片材被压在该平面与夹持框之间，能够减少起皱、跑料和局部过度拉伸，尤其适合侧壁有一定高度、口部需要平整法兰的制品。

　　设计思路上，模型把成型区与安装区分开处理：中部高位实体负责决定制品内腔形状，低位平板则提供装配和密封面。平板边缘预留了较宽的实体区域，可在工程细化时布置螺钉孔、定位销、真空槽或密封条槽。对于需要真空吸附的工况，可沿成型块根部或侧壁设置细密排气孔，使片材快速贴模；若采用压空成型，则平板区域可作为密封圈安装面，保证腔室压力均匀。

　　外形边界方面，该模具整体占用空间由底部平板决定，成型块高度对应制品的有效拉伸深度。安装时需要将平板固定在成型机工作台或模架上，上方保留足够的片材夹持、加热板下降和脱模行程。由于模型为单腔布局，它更适合小批量生产、样件验证或尺寸较大的壳体件；若用于量产，可在平板上扩展多腔阵列，并同步增加冷却水道、顶出机构和排气系统。

　　这类模具在仪器外壳、透明防护罩、食品托盘、物流周转衬垫和家电内饰件加工中都有应用。建模时需要重点控制拔模角度、圆角半径和法兰平面度：侧壁拔模不足会导致脱模困难，尖角处则容易造成片材应力集中或厚薄不均。外延法兰边的宽度也要结合裁切方式确定，既要有足够压边面积，又不能浪费过多材料。整体结构简洁、加工方式灵活，既可采用树脂或铝模进行试制，也可在批量生产中改用铝合金并增加温控与顶出结构。
