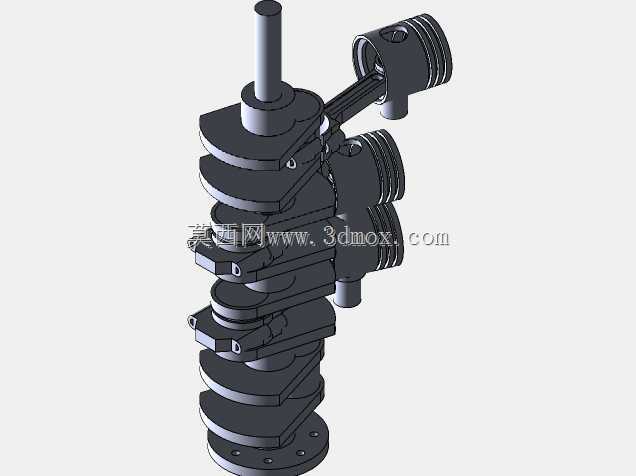

直列三缸内燃机曲柄连杆活塞总成

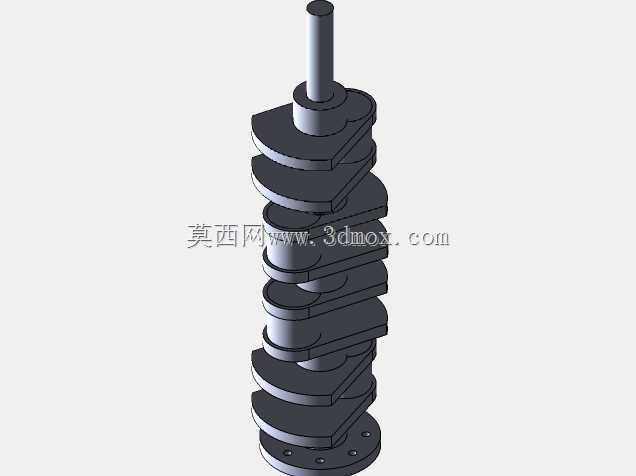

　　这套曲柄连杆活塞总成是小排量直列三缸内燃机的核心运动组件，整体采用SolidWorks全参数化建模，完整还原了曲轴、三组活塞连杆、活塞销的真实装配关系，可直接用于动力总成的结构验证、运动仿真以及教学演示场景。从实际装机工况来看，这类三缸曲柄连杆机构广泛应用在小排量乘用车发动机、通用小型汽油机、农用机械动力单元以及小型发电机组上，核心作用是将活塞承受的燃气爆发压力通过连杆传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出动力，同时驱动发动机配气机构、机油泵、水泵等附属部件运转。建模过程中优先保证各部件的运动干涉校验，曲轴采用整体式锻造结构，三道曲柄销按照120度夹角均匀布置，平衡块与曲柄臂一体成型，

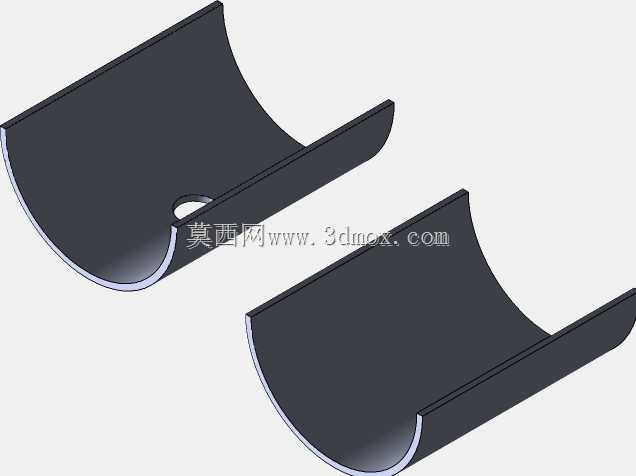

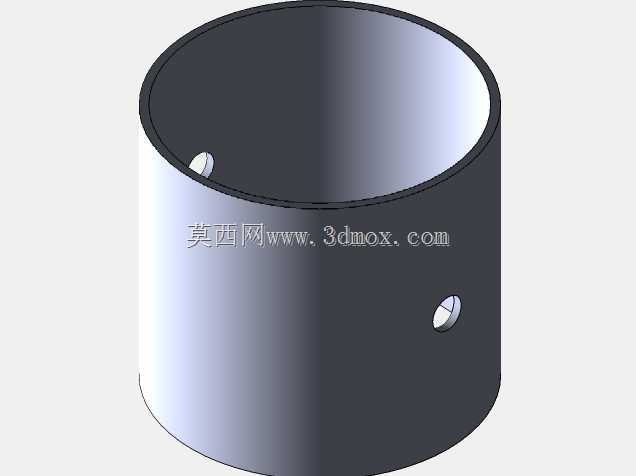

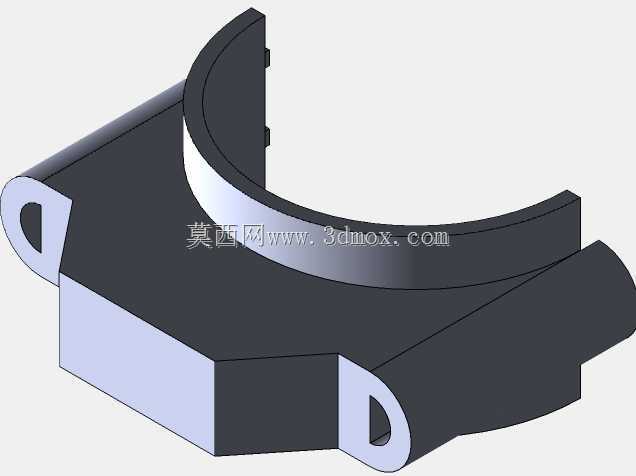

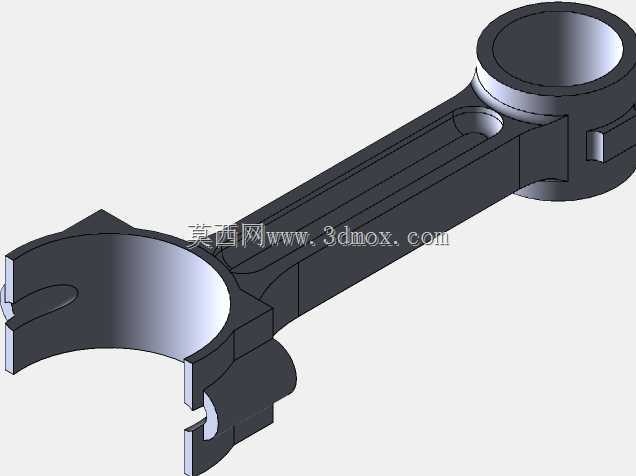

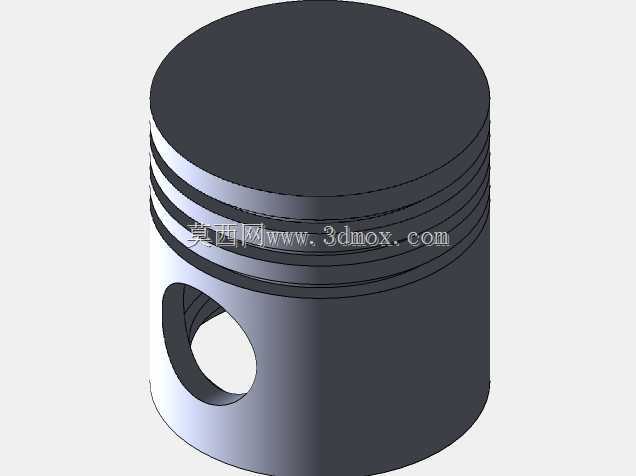

　　用来抵消活塞往复运动产生的一阶、二阶惯性力，降低整机运转振动。每一组连杆都采用大头分体式设计，连杆轴瓦安装位、活塞销衬套压装位都预留了真实的装配间隙，活塞头部预留了三道环槽，分别对应气环与油环的安装位置，活塞销座与连杆小头的同轴度在装配体中完全对齐，可直接做运动学仿真分析。安装边界方面，曲轴两端主轴颈分别对应发动机缸体的主轴承座与前端油封座，轴向定位台阶设置在第三道主轴颈位置，连杆大头随曲轴运转的扫略空间完全匹配三缸缸体的曲轴箱内腔，不会与缸壁、主轴承座发生运动干涉。三组活塞的行程、连杆中心距、曲柄半径的参数比例完全符合量产小排量三缸机的设计规范，活塞在上止点、下止点位置时与缸盖燃烧室、曲轴箱的安全间隙都做了校核，

　　既可以用于新机型开发阶段的结构方案评审，也能作为职业院校机械专业讲解内燃机工作原理的具象化模型，还能用于3D打印制作教学教具，直观展示四冲程发动机做功循环中各运动部件的动作逻辑。建模时所有配合面都保留了工程化的倒角与拔模斜度，没有出现非机加工的尖锐棱角，活塞内腔的减重结构、曲轴中心的润滑油道通孔都做了还原，能够直接导出工程图用于后续的工艺编制与加工模拟。
