内燃机活塞销孔与环槽结构设计

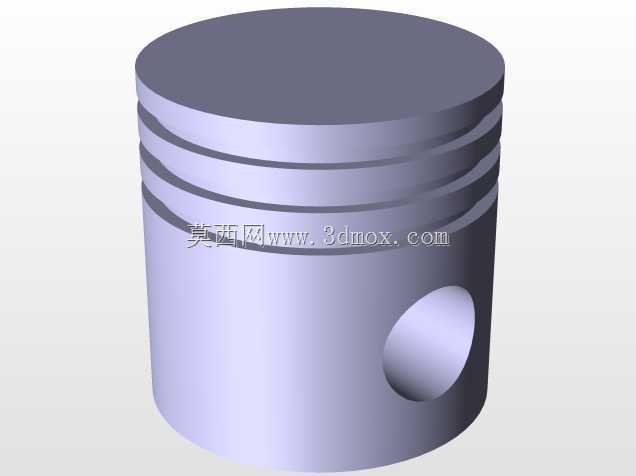

　　活塞是内燃机曲柄连杆机构中直接参与能量转换的核心零件，工作时在气缸套内做高速往复直线运动，顶面承受燃烧室内燃气爆发产生的周期性高温高压载荷，裙部则承担导向与侧向力传递作用。该模型完整呈现了活塞头部、环带区、裙部及销座的典型结构，适合用于发动机结构教学、运动干涉校核以及相关零部件的三维方案讨论。

　　从结构分区看，活塞上部为近似平顶的圆柱头部，顶面形状简洁，便于在建模阶段与气缸盖、气门凹坑和燃烧室边界进行装配关系确认。头部下方设置多道环形槽，用于安装气环与油环。气环主要负责密封燃烧室内的高压燃气，减少压缩与做功行程中的气体泄漏；油环则用于刮除气缸壁上多余润滑油，并使机油在缸壁上形成均匀油膜。环槽的宽度、深度和间距直接影响活塞环的工作状态，设计时需要兼顾密封可靠性、机油消耗控制以及热膨胀后的间隙补偿。

　　裙部位于环带下方，是活塞与气缸壁接触并保持运动姿态的关键区域。模型中裙部外圆保持连续圆柱面，能够为往复导向提供稳定支撑。实际工程中，裙部型面常需根据热变形和机械变形进行微造型处理，例如采用椭圆截面或纵向型线修正，以避免发动机热态下出现拉缸、敲缸或局部接触应力过大。该三维模型保留了裙部基本轮廓，可作为进一步进行型面优化、热分析或接触分析的基础几何。

　　销孔横穿活塞下部两侧的销座，用于安装活塞销并连接连杆小头。孔的轴线与活塞中心线垂直相交，是将燃气作用力传递给连杆的重要接口。销座周围通常是应力集中较明显的区域，模型中孔口与外圆、销座与裙部之间形成连续过渡，有利于在后续有限元分析中观察载荷路径。设计销孔直径、销座宽度和孔边圆角时，需要同时考虑活塞销的弯曲变形、销座承压面积以及连杆小头的摆动空间，防止在高爆压工况下出现销座开裂或异常磨损。

　　在装配边界方面，该活塞的最大外圆应与气缸内径形成规定配合间隙，外圆顶部、环槽和裙部的径向尺寸需要分层控制；活塞销孔轴线到顶面的高度决定压缩比相关尺寸链，也会影响气门避让和燃烧室容积；销孔长度方向则要与连杆小头宽度、挡圈或卡环安装空间协调。若用于整机布置，还需校核活塞在上止点和下止点位置时与曲轴平衡块、缸套下端、冷却喷嘴及连杆大头的运动间隙。

　　建模思路上，该零件适合采用回转体基础特征加局部切除的方式构建：先建立活塞主体外轮廓，再切出多道环槽和横向销孔，最后处理孔边、槽边及裙部过渡。对于结构设计人员而言，这类基础模型的价值不在于复杂曲面，而在于准确表达功能面之间的位置关系、装配接口和运动边界，便于在发动机概念设计阶段快速完成尺寸协调与机构验证。
