两吨级焊接门架式支撑工装结构

　　这套两吨级焊接门架采用典型的开口式框架布局，主要面向车间内定点吊装、工件转运、装配定位和临时承重等场景。在实际生产中，它常布置在装配工位、维修区或检测区上方，用于悬挂葫芦、平衡器、夹具或轻型执行机构，使操作人员能够在不占用大型行车资源的情况下完成中小型零部件的提升、对位与翻转。

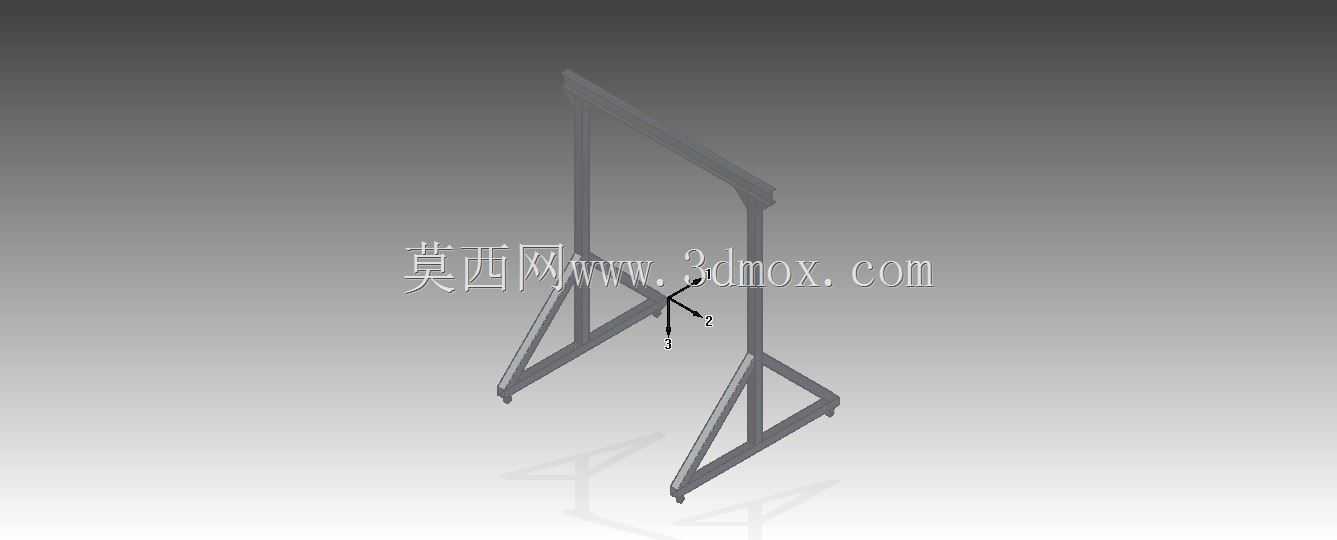

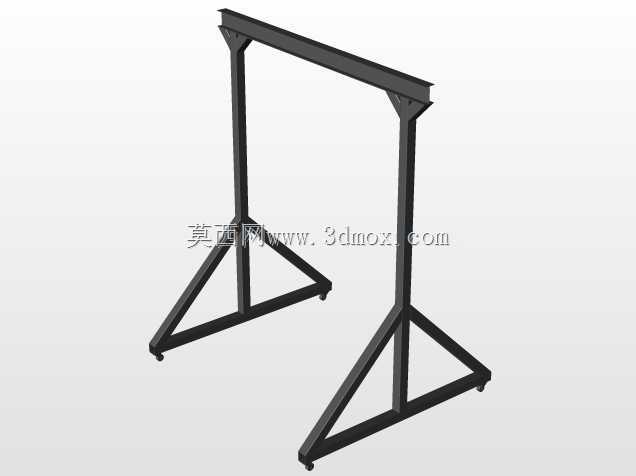

　　结构上，模型由两根竖向立柱、顶部横梁以及底部斜撑支腿组成。立柱与横梁形成稳定的门式受力路径，竖向载荷经横梁传递至两侧立柱，再通过底部三角形支撑扩散到地面。底部斜撑并非简单装饰，而是控制立柱根部弯矩和整体侧向变形的关键构件；在吊装点偏离中心或受到轻微水平扰动时，斜撑能够显著降低框架晃动，提高工位使用安全性。

　　从设计思路看，该门架强调以常规型钢和焊接工艺实现额定承载，适合小批量制作或车间自制。构件截面选择需要同时满足强度、刚度和稳定性要求：横梁重点控制跨中挠度，避免吊载时产生明显下挠；立柱除承受轴向压力外，还要关注安装偏差带来的附加弯矩；支腿与立柱连接区域则应保证焊缝连续、传力顺畅，避免在节点处形成应力集中。若用于频繁起吊工况，还可在横梁下翼缘设置移动小车轨道或吊点加强板。

　　外形与安装边界方面，门架宽度决定了可服务的作业范围，高度决定了吊钩最大起升空间，底部两支腿外廓则影响通道占用和地面固定方式。布置时需要在门架内侧预留工件通行宽度，在顶部预留葫芦安装及维护空间，在底部确认地脚螺栓或压板位置。若地面承载能力不足，应增设底板或预埋件，将集中载荷分散到混凝土地基中。

　　三维建模时，这类结构适合先以骨架草图确定跨度、净高和支腿展开角度，再逐段赋予型钢截面。连接节点应体现贴板、筋板、焊缝预留和安装孔位，以便后续直接生成焊接件图和材料明细。对于需要校核的工况，可在横梁中部施加额定载荷，约束底部支撑面，查看整体位移、支反力和构件应力分布，从而判断截面规格是否合理。整体而言，该模型呈现的是一种结构简洁、制造门槛低、工位适应性强的门架式承重工装，可作为轻型起重支架、焊接工位吊架和装配辅助机架的设计参考。
