带凸台直齿圆柱传动齿轮结构

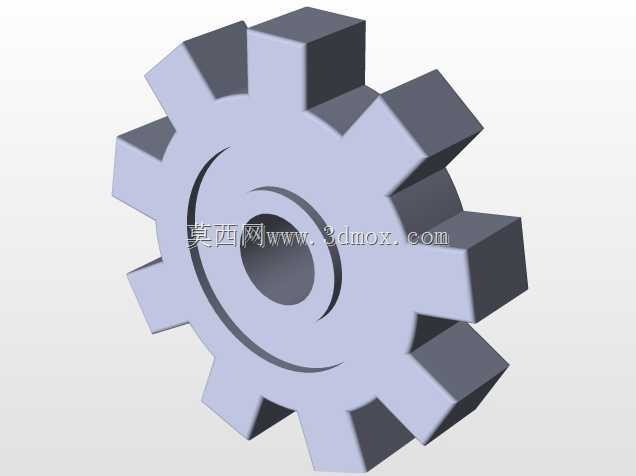

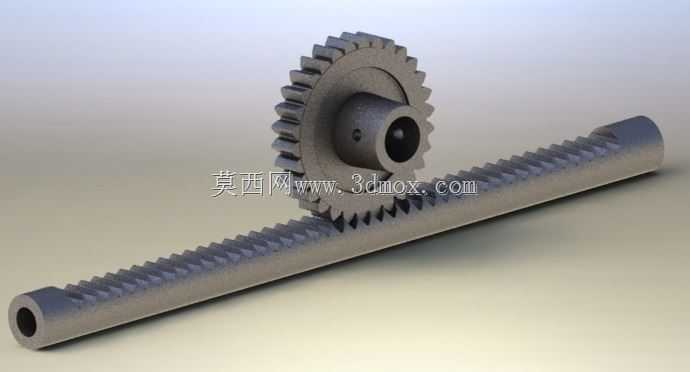

　　该齿轮采用直齿圆柱齿形搭配单侧轴向凸台的结构形式，齿部沿轮缘周向均匀分布，中心设置贯通轴孔，凸台从轮体一侧轴向延伸，整体为同轴回转体构型。这类结构常见于中小功率的开式或半开式传动链中，可直接安装在对应直径的传动轴上，依靠轴与孔的配合传递扭矩，凸台端面可作为轴向定位基准，抵靠轴肩或轴承内圈完成安装限位，省去额外加装定位套的工序，在轻工输送设备、小型工装传动机构、仪器仪表进给单元中都能见到同类结构的应用。从设计逻辑来看，直齿齿形的啮合接触线沿齿宽方向平行分布，不存在轴向分力，支撑端只需承担径向载荷，对配套轴承的选型要求更简单，装配时无需调整轴向啮合间隙，现场维护拆装难度低。轮缘与中心凸台之间保留平整辐板，

　　在保证轮体整体刚性的前提下削减了不必要的实体材料，既控制零件自身重量，也减少转动惯量，让传动启停阶段的动态响应更平稳，避免频繁换向时出现过大的惯性冲击。齿部参数匹配常规模数系列，齿顶与齿根过渡平滑，建模时严格控制齿廓渐开线的连续度，齿根处保留合理圆角，可降低啮合过程中的应力集中风险，长期承受交变载荷时不易出现齿根断裂问题。中心轴孔的孔径与凸台外径、轮缘外径保持同轴，凸台的轴向高度根据安装空间预留，装配后齿轮不会与相邻的机架壁面、传动轮发生干涉，齿宽尺寸也对应啮合齿轮的齿宽设置，保证全齿宽都能参与啮合接触，不会出现局部偏载。实际运行中，动力从轴端传入后，经轴孔与轮毂的配合传递到整个轮体，轮齿依次与配对齿轮啮合，

　　将转速和扭矩按设定传动比输出，凸台的轴向定位作用能持续维持齿轮的正确啮合位置，即便传动过程中出现小幅振动，也不会轻易发生轴向窜动。辐板的平整面也可作为简易的检测基准，加工或装配时可通过打表测量轮缘端面与凸台外圆的跳动，快速判断齿轮的形位公差是否满足装配要求。这类齿轮对安装环境的适应性较强，在常规润滑条件下即可稳定运行，直齿结构本身的传动效率较高，没有多余的能量损耗，适合布置在结构紧凑、轴向安装空间有限的传动部位，既可以作为减速级的从动轮使用，也可在增速传动场景中承担动力传递角色。建模过程中对齿形的精确还原，也能直接用于后续的干涉检查、运动仿真以及加工工艺编制，帮助设计人员提前验证啮合侧隙、安装距等关键参数是否合理。
