越野车辆轮轴带制动轮毂总成结构

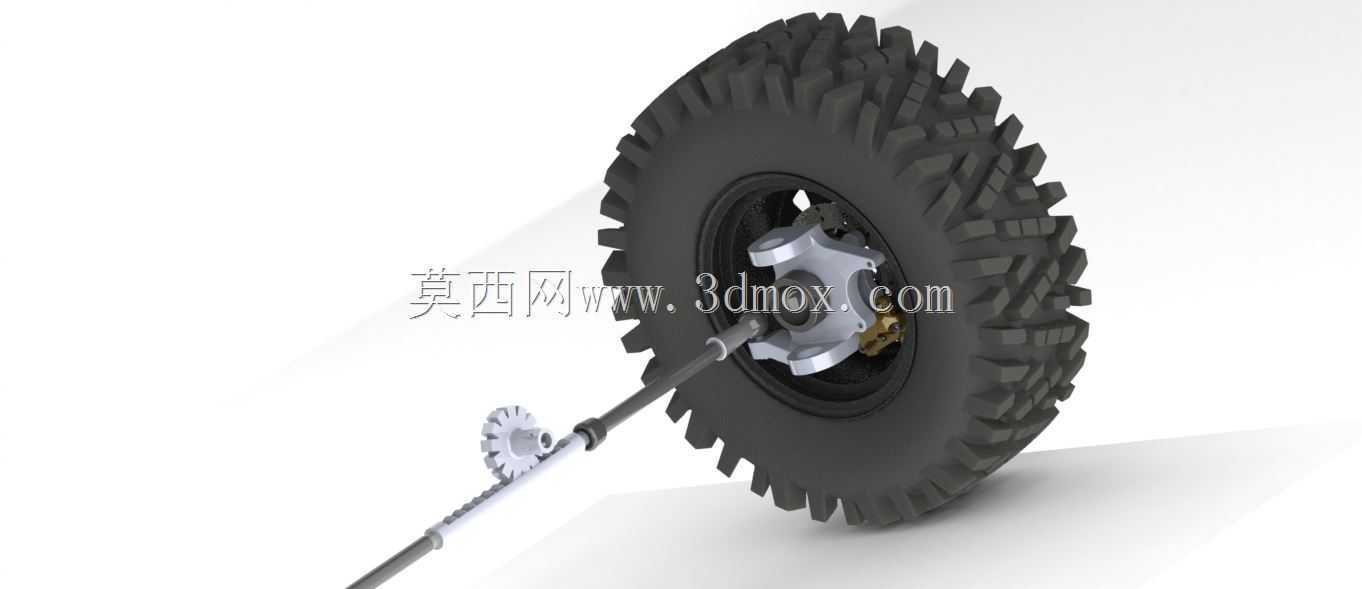

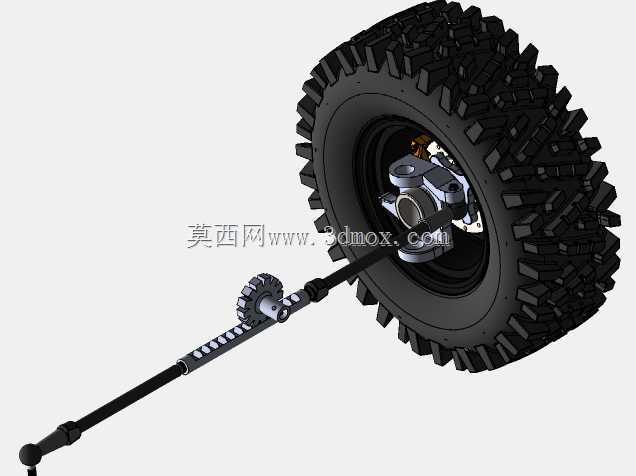

　　该轮边总成面向非铺装路面行走机构，常见于小型越野车辆、全地形车、低速作业平台以及遥控试验样车。模型把橡胶轮胎、轮辋、轮毂、制动盘、卡钳、半轴和连接齿轮作为一个装配体表达，重点不在外观渲染，而在轮边动力传递、制动安装和轴向连接关系的还原。轮胎采用大块越野花纹，胎肩齿形较高，沟槽深且走向交错，目的是在泥土、砂石、碎石坡道上增加边缘咬合能力；胎体侧壁有明显厚度，建模时保留了圆角过渡和花纹拔模方向，便于后续评估包络、干涉以及护板距离。轮辋与轮毂之间通过螺栓孔位形成安装边界，中心孔承担径向定位，螺栓分布圆决定互换性；轮毂内侧集成轴承座和制动盘贴合面，卡钳支架固定在转向节或桥壳端面上，制动片与制动盘之间预留工作间隙，

　　这些位置在三维装配中必须按实际约束关系对齐，不能只做视觉贴合。半轴从轮毂中心向外延伸，端部齿轮用于与差速器或最终传动啮合，杆部长度决定轮距和桥壳内部布置空间。设计这类轮边结构时，通常先确定轮胎静力半径和断面宽度，再反推轮辋偏距、轮毂轴承跨距、制动盘有效半径以及半轴花键位置。轮胎外廓直接影响翼子板开口和转向极限，轮毂端面到卡钳最外侧的距离决定桥包与悬架连杆的避让，半轴轴线则必须与车轮回转中心重合，否则会造成制动偏磨、轴承异常受力和传动抖动。模型中卡钳布置在盘体后侧，有利于减少泥水正面冲击，也能为转向拉杆留出前方空间；齿轮与轴段采用一体化表达，可用于检查啮合侧隙、拆装路径以及锁紧螺母空间。对结构工程师而言，这类总成的价值在于把接地件、

　　旋转件、制动件和传力件放在同一坐标系下校核：轮胎压缩后的最大外廓是否碰车架，轮毂螺栓是否满足拆装工具角度，制动盘热膨胀后是否与护板干涉，半轴抽出时是否需要先拆卡钳。外形边界上，应重点关注轮胎外径、胎面宽度、轮毂安装面到齿轮端面的轴向尺寸，以及卡钳、气门嘴、平衡块等局部突出体。安装接口则集中在轮辋孔组、轮毂轴承位、卡钳支架孔位和半轴齿轮啮合段。通过该三维结构，可以直接用于轮边方案评审、教学演示、运动干涉检查和改装件开发，也能为悬架硬点设定、制动管路走向和桥壳造型提供可靠参照。
