摩托车液压离合操纵手柄总成结构

　　该结构对应摩托车手把上的操纵执行件，常见于跨骑车型左侧离合或右侧前制动位置。骑手通过捏握长杠杆推动主缸活塞建立液压力，再经油管传递至末端分泵，实现离合器分离或制动卡钳夹紧。相比纯拉线结构，液压方案在长时间使用后仍能保持较稳定的手感，摩擦损失更小，也便于在车把有限空间内布置。

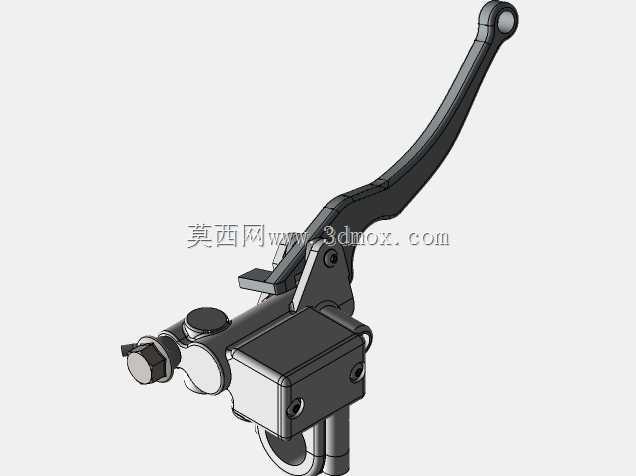

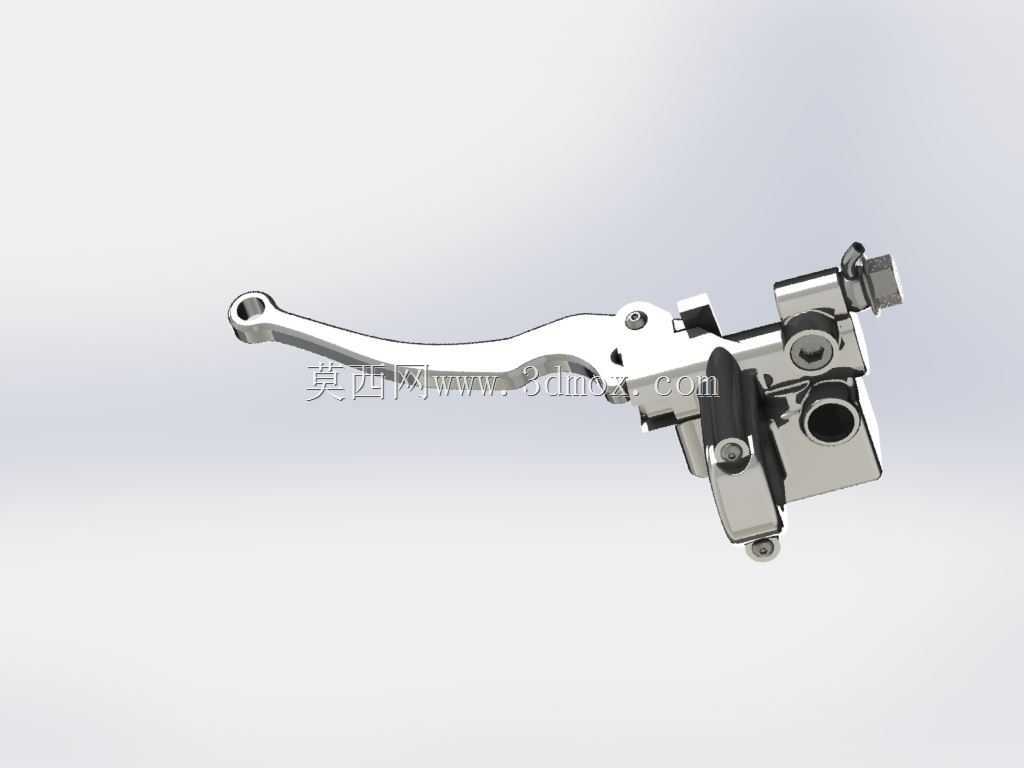

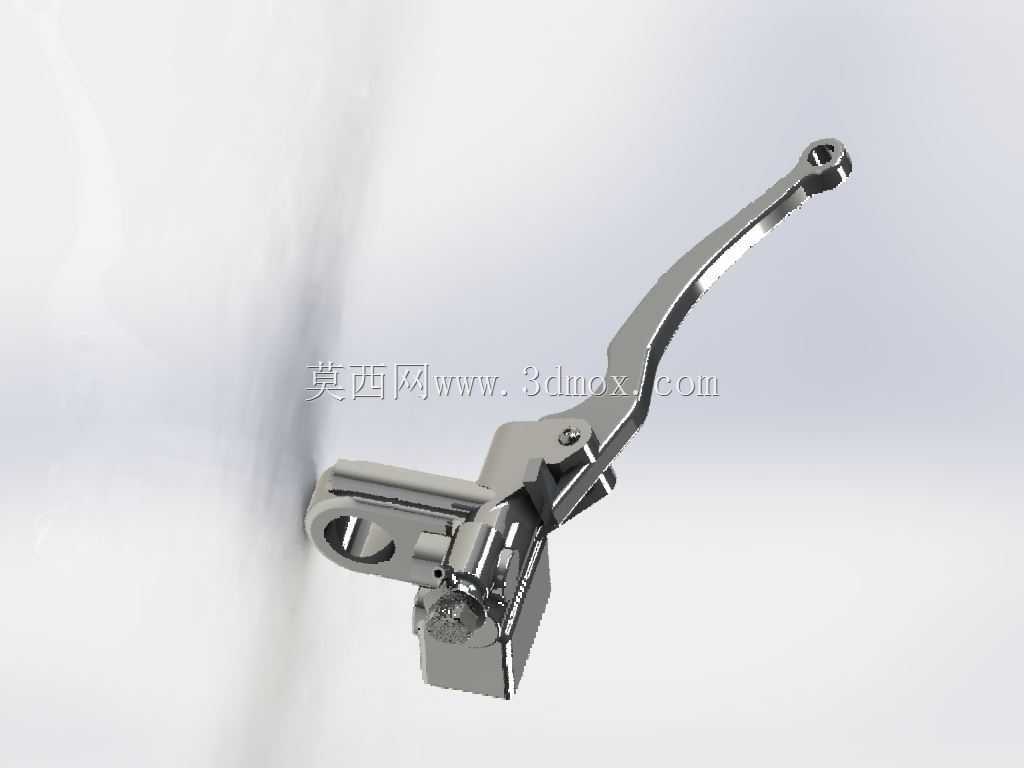

　　从三维结构看，总成由夹座、主缸体、枢轴、手柄、调节件及复位部件组成。夹座开设圆孔和开口槽，用于环抱标准管径车把，侧面预留紧固螺钉孔，安装时可沿车把周向旋转调整握距角度，再锁紧固定。主缸部分集成油腔、活塞孔和出油接口，接口方向需与整车油管走向匹配，避免装车后出现硬折弯或与仪表、护罩干涉。

　　手柄采用长臂杠杆造型，末端带孔位可用于装配防摔堵头或拉索附件。靠近枢轴处设置凸轮或顶杆接触面，捏合时把旋转运动转化为活塞轴向推力。设计上需要重点校核杠杆比：握把端行程过大，会导致骑手手指操作幅度过大；活塞行程不足，则无法建立足够压力或造成离合分离不彻底。枢轴孔与销轴之间应保留合理间隙，既保证转动灵活，又不能因旷量过大导致手感虚位。

　　外形边界方面，夹座宽度、主缸外径和手柄展开半径直接决定车把区域的拥挤程度。建模时需确认手柄在全行程内不碰油箱、转向限位块和风挡；松开状态下，手柄与油门转把、开关组之间应留有均匀间隙。手柄表面通常做贴合手指的弧形凹陷，靠近端部略微加宽，以分散握持压力；根部则加厚处理，用于承受跌落或侧向冲击。

　　结构设计还需考虑维护边界。油腔盖、放油螺钉和调节螺母的位置应预留工具空间，不能被车把线束遮挡。夹座分型面尽量避开外观主视区，螺钉布置兼顾装配顺序。对于运动件，需要在三维中模拟手柄从自由状态到极限捏合状态的包络，检查活塞、弹簧、卡簧和密封件在各位置的配合关系，确保装配路径清晰、无隐藏干涉。该类模型可用于摩托车改装件开发、人机姿态校核以及手把区域总成布置参考。
