管式桁架承载支架结构设计方案

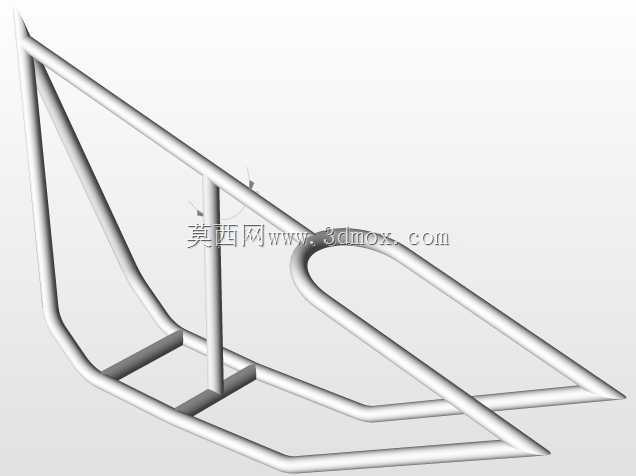

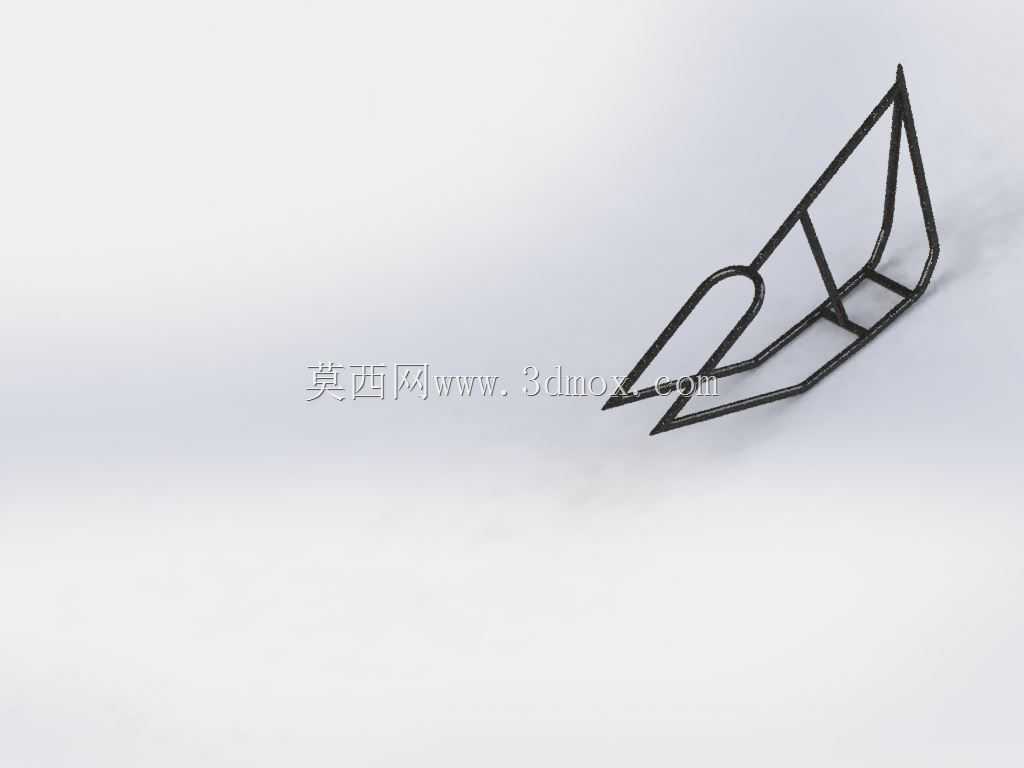

　　该管式桁架结构采用连续圆管弯折与分段拼焊结合的成型思路，整体呈前窄后宽的三角楔形态，前端收束形成尖点，后端保留平直安装基面，可直接嵌入小型行走底盘、实验载具或传感探测平台的前部预留空间。结构主受力路径从前端尖点沿两根上弦管向后延伸，在中后段通过横向腹管与斜向支撑管分割为多个稳定三角单元，避免长管段在交变载荷下出现侧向屈曲。

　　从实际使用场景看，这类框架常作为小型无人载具的前部承载骨架，外部包覆薄型整流罩后安装探测元件、摄像模块或轻量作业执行端；也可在教学实验平台中充当独立的桁架力学试件，用于验证节点受力、管材变形与不同支撑布局的刚度差异。框架底部预留的平直管段构成安装边界，可通过U型螺栓、管夹或焊接连接板与底盘纵梁固定，不需要在主管上大面积开孔，从而保留管材的连续截面强度。

　　设计过程中优先控制整体外廓与安装接口的匹配：前端尖点用于缩减迎风宽度，两侧外扩的下弦管逐步拉开支撑跨距，使后端连接区域获得更宽的受力支撑面。腹杆的布置并非均匀等分，而是在载荷传递路径的拐点处加密，在弯矩较小的前段适当减少杆件数量，兼顾减重与抗扭需求。所有弯折位置均保留圆滑过渡半径，避免小管径冷弯时出现管壁凹陷或微裂纹，拼焊节点处杆件相贯贴合，减少未填充间隙带来的应力集中。

　　外形边界方面，整体长度方向需覆盖载具前部悬伸区域，宽度方向不得超出两侧轮距或底盘外缘，高度方向则要为上部整流罩和下部通过性留出余量。安装时需保证底部两根平行管段的共面度，若与底盘梁存在局部间隙，应采用垫片调整而非强行螺栓拉合，防止框架产生预装内应力。对于承受冲击的工况，可在前端尖点内侧补焊短衬管，提高碰撞时的局部压溃阈值；中后段节点则可根据覆件安装需求预留小直径光孔，用于固定线束卡扣或外蒙皮支架。

　　该结构的核心价值在于以较少的管材用量形成封闭传力路径，开放式桁架内部还可穿行线缆或安装小型板件。建模时需重点控制弯管中心线的连续性、相贯口的贴合精度以及底部安装面的直线度，这些几何特征直接决定后续弯管、焊接工装定位以及实车装配的可行性。
