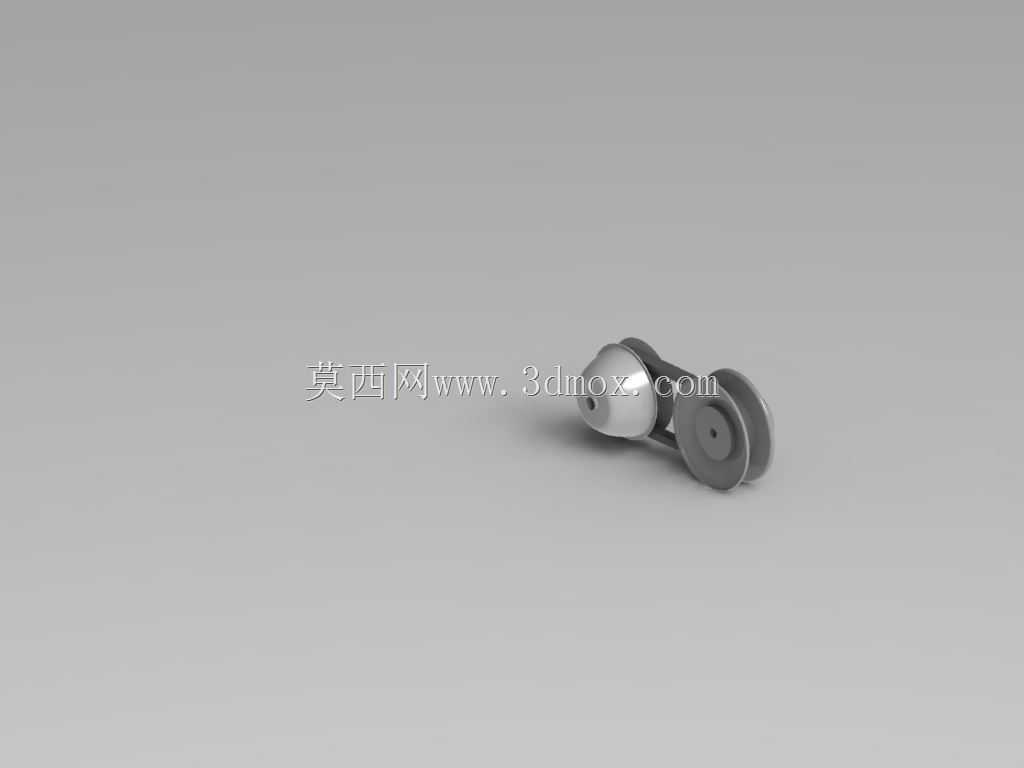

这套迷你无级变速传动结构,核心采用摩擦传动原理实现转速与扭矩的连续调节,整体结构紧凑,可直接嵌入小型动力传输场景中使用。从实际应用来看,这类小型变速机构常出现在教学演示台、小型代步设备、精密输送装置以及实验动力平台中,用来替代固定速比的齿轮组,在负载波动时仍能维持动力输出的平顺性,避免有级变速带来的换挡冲击与转速断层。

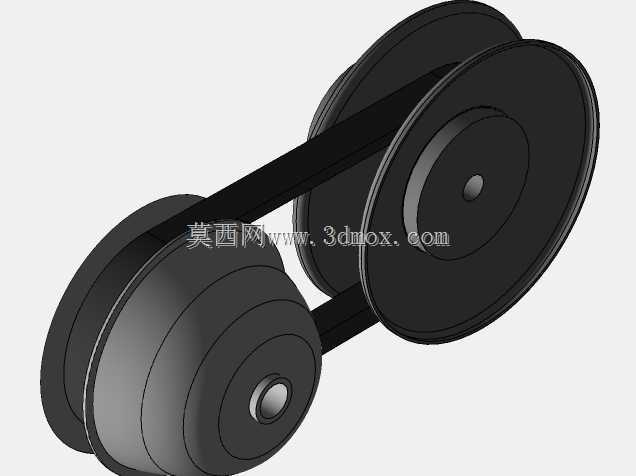

结构上,主动与从动带轮均采用可变槽宽的锥面设计,通过改变传动带在锥轮上的工作半径,连续调整传动比。与传统齿轮变速箱不同,该结构没有离散的挡位齿比,整个变速过程中动力不会中断,传动带始终贴合两组锥轮的工作面,运转时噪音更低,动平衡表现也更稳定。设计过程中需要重点控制锥轮的锥角与表面粗糙度,锥角过小会导致传动带轴向卡滞,变速调节阻力陡增;锥角过大则会降低摩擦接触正压力,容易出现打滑丢转,长期运行还会加剧带体磨损。
从安装边界来看,整套机构的轴向尺寸经过压缩,两组带轮的同轴度、平行度需要在装配时严格控制。输入轴与输出轴的中心距决定了传动带的预紧程度,中心距过小会导致包角不足,传递扭矩能力下降;中心距过大则会引发带体抖动,高速运转时产生附加振动。模型中带轮与轴的配合段预留了键槽与轴向定位台阶,既可以传递圆周扭矩,也能承受变速过程中产生的轴向推力,防止锥轮工作时发生窜动。
在功能特性方面,该结构能够根据输入转速与负载变化自动匹配工作半径,也可通过外加调速机构强制改变槽宽,实现人为干预的速比控制。相比齿轮传动,它对冲击载荷有一定的缓冲能力,摩擦接触面可以吸收小幅振动;但在重载工况下需要校核接触压强,避免局部应力超过带体与锥轮材料的许用值。建模时将锥轮、传动带、支撑轴与连接支架拆分为独立零件,各配合面的公差、装配间隙都有明确体现,既可以用于运动仿真验证变速过程,也能直接作为小型非标设备传动选型的结构参考。
