SAE方程式赛车钢管桁架车架结构设计

项目分类:汽车 发布时间:2022-05-03 ID:615138
  • SAE方程式赛车钢管桁架车架结构设计
  • SAE方程式赛车钢管桁架车架结构设计
  • SAE方程式赛车钢管桁架车架结构设计

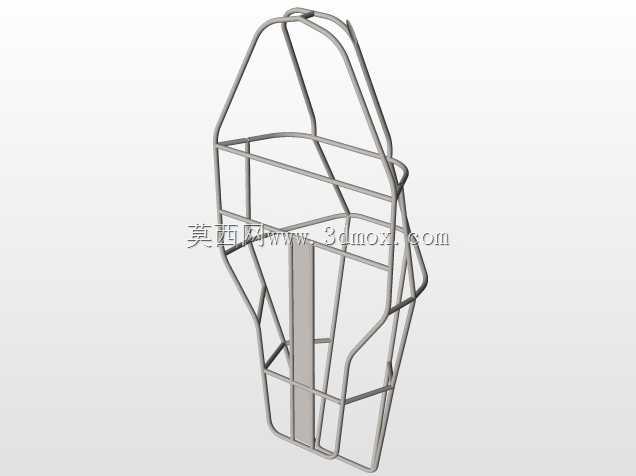

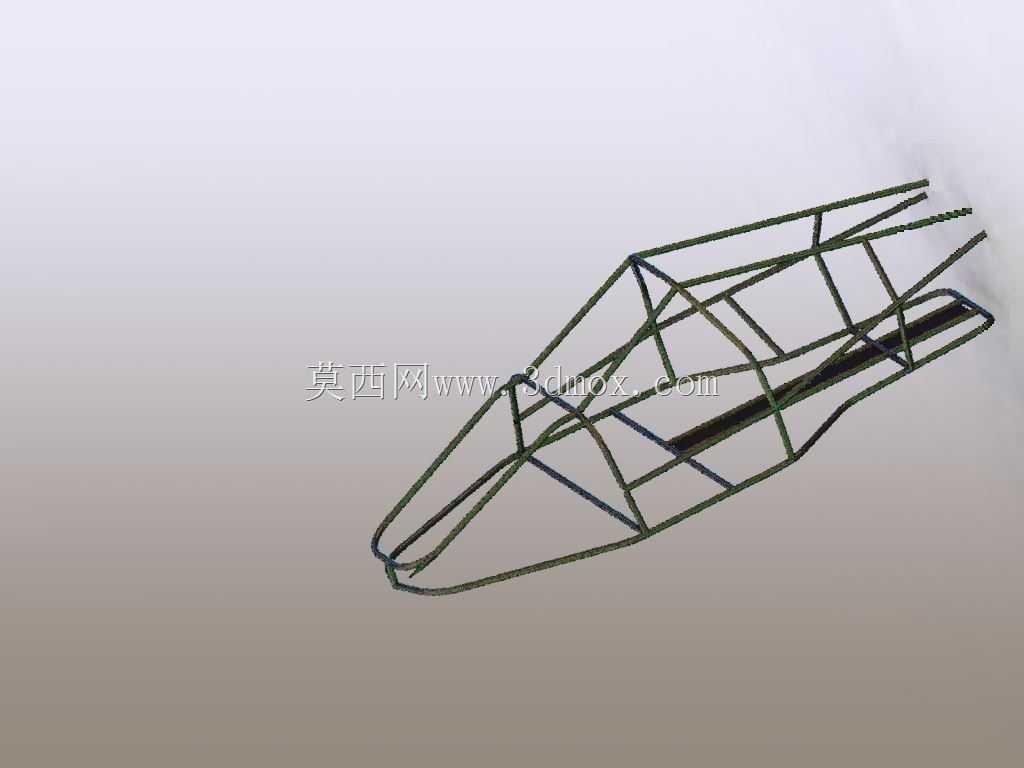

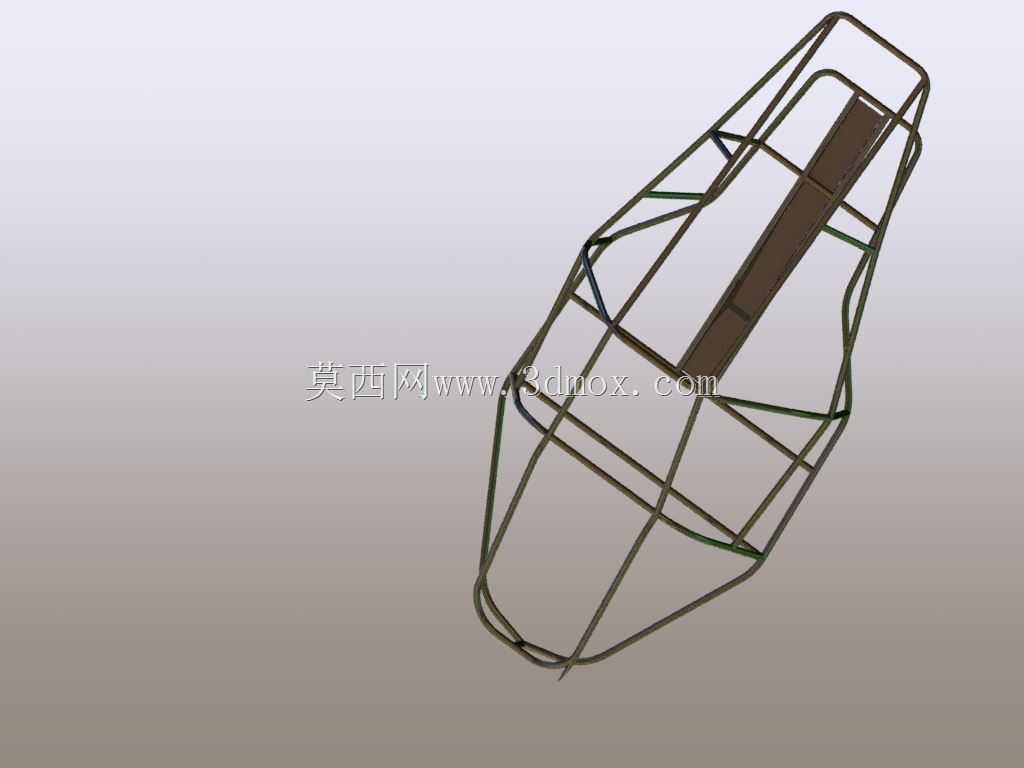

  这套钢管桁架车架模型面向大学生方程式赛车开发场景,主体由多段不同管径的圆管通过空间相交焊接构成,形成前舱、驾驶舱、动力舱及后悬安装区域连续传力的笼式骨架。前鼻段采用收尖的三角形管梁布局,用于引导正面碰撞载荷并为前悬摇臂、转向机和空气动力学套件提供安装支点;驾驶舱周边通过主环、前环及斜撑构成封闭保护结构,侧边防撞杆与横向加强管共同约束侧向变形,为车手头部、躯干和腿部预留明确的生存空间。动力舱区域围绕发动机、差速器和后悬硬点布置纵梁与横梁,管节点尽量汇交于受力轴线,减少偏心弯矩。

  从实际用途看,车架并非单纯展示件,而是整车总布置的基准。悬架硬点、转向柱位置、座椅安装面、安全带锚点、防火墙边界和车身覆盖件贴合面都需要在该骨架上统一协调。建模时将每根管材的中心线作为主几何,外径与壁厚按常用冷拔无缝钢管规格设定,便于后续在工程图中直接提取切管长度、相贯口角度和焊接节点详图。空间管阵的优势在于以较少质量获得较高扭转刚度,尤其适合小批量、定制化赛车制造;缺点是对管材定位精度和焊接变形控制要求高,节点密集区域还需校核焊缝重叠与夹具可达性。

  在设计思路上,模型先确定轮距、轴距、车手坐姿和动力总成包络,再反推主管走向。主承力路径尽量保持直线,避免短管急折造成应力集中;需要开口的踏板区、侧箱进出区则通过局部加斜撑补偿刚度。前悬安装点附近的小管用于固定摇臂支座和推杆支座,后段延伸管可作为尾翼支撑或冷却系统支架接口。安装边界方面,车架底部需要预留离地间隙与底板安装面,侧面需避让轮胎跳动包络和转向轮转角,上部则要满足头盔与防滚结构的安全距离。

  该三维结构可用于检查管线路由、悬架运动干涉、维修拆装顺序以及车身覆盖件分块。对于结构设计人员,它能直观呈现载荷从轮胎接触点经悬架支座传入桁架、再扩散到主环和纵梁的路径;对于制造人员,中心线模型有助于生成弯管参数、相贯线切割程序和组焊胎架定位数据。整体上,这是一套以空间钢管为核心的方程式赛车承载骨架,兼顾碰撞安全、装配可达性和轻量化目标。
