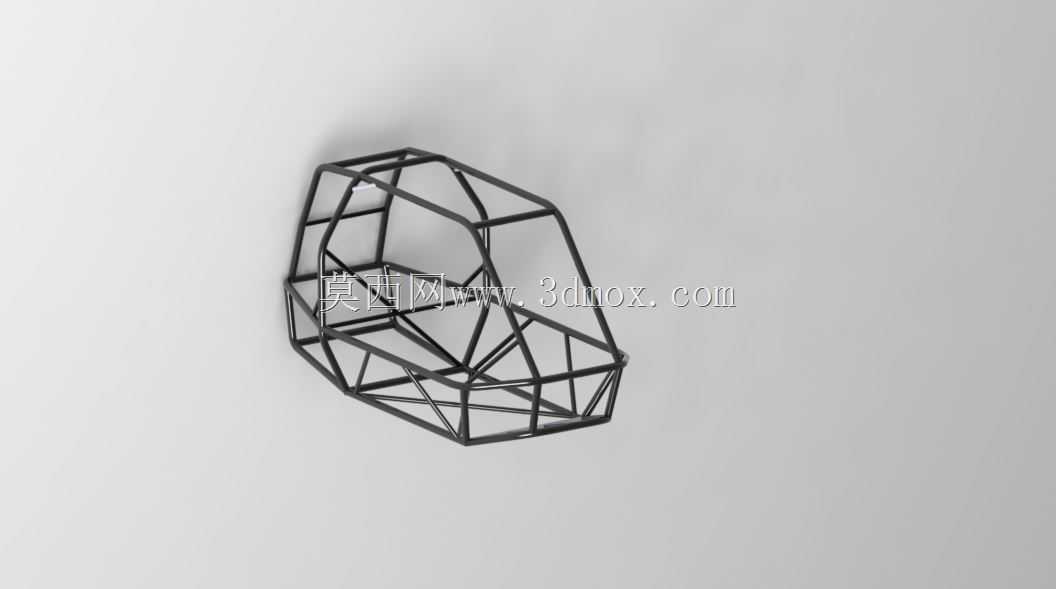

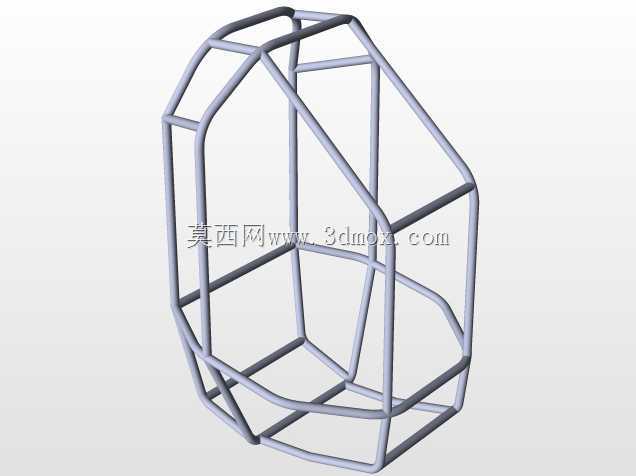

巴哈越野赛车钢管桁架式车架结构

　　这套钢管桁架结构是巴哈越野赛车的核心承载基体，整体采用空间管阵式布局，没有传统冲压焊接车身的封闭蒙皮，全部受力路径由不同规格的无缝钢管拼接而成，主要面向非铺装越野赛事的复杂工况设计。从结构受力逻辑来看，前部管阵预留了动力总成的安装点位，发动机、变速箱的悬置支座直接焊接在对应横梁与纵梁的交汇节点上，避免动力输出时的扭矩在单根管材上形成集中弯矩。驾驶舱区域的管架经过轮廓收窄，既留出了驾驶员进出与操作的空间，也在两侧形成了连续的侧向防撞支撑，顶部的弧形管梁与A柱、B柱形成闭环，在发生翻滚时能够将顶部冲击力快速分散到前后多个受力节点，不会出现局部塌陷。车架后部的管段主要承担后悬架、传动半轴与排气系统的安装载荷，

　　后悬的摆臂支点均布置在管材交汇的加强节点处，越野跳跃落地时的冲击可以顺着斜向支撑管直接传导至整个车架，而非让单点支座承受剪切力。设计过程中需要反复核对安装边界：前部管架的内侧宽度要匹配发动机与散热组件的外形尺寸，不能出现装配干涉；驾驶舱地板位置的横向管梁高度要兼顾座椅安装与驾驶员腿部空间，两侧门槛处的管梁高度则要满足越野侧面碰撞的防护要求。轮拱区域的管架弧度完全依据轮胎跳动极限确定，在悬架全行程压缩、转向打满的状态下，轮胎与管架之间仍需保留足够的安全间隙，避免越野颠簸时轮胎剐蹭车架。这套结构没有多余的装饰性构件，每一根斜管都承担着传力作用，通过三角形桁架的几何稳定性提升整体抗扭刚度，相比同强度的板式车架重量更轻，非常适合巴哈赛车这类对自重与抗冲击能力要求极高的越野装备，也可作为小型全地形车底盘开发的结构参考。
