六面多孔镂空机械连接基座结构

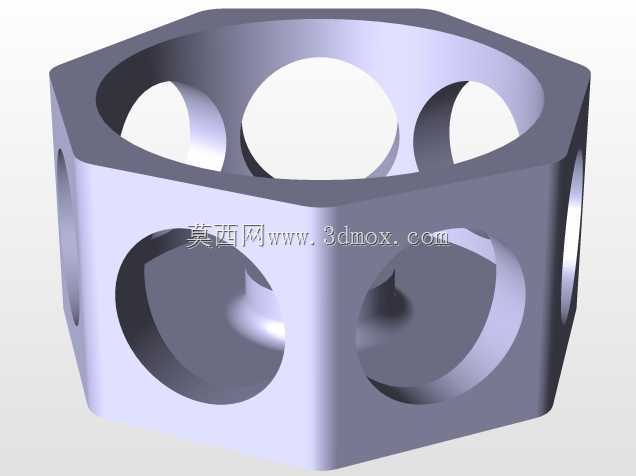

　　该六面多孔镂空构件的设计初衷，是为多通路管路排布、多向传感元件安装以及轻量化工装定位场景提供一体式承载基体，在流体分配台架、实验检测夹具、小型自动化设备的工位接驳处都能见到这类结构的实际应用。不同于整块实体加工的安装块，该构件采用正六棱柱外轮廓，六个端面均开设大尺寸圆形通孔，相邻面的孔道在构件内部相互贯通，既可以让流体、线缆从不同方向直接穿入内部完成走线或汇流，也能为插接式的轴销、传感探头提供多向安装位，无需额外拼接转接块就能实现三个正交方向的通路对接。从结构受力角度看，六方外轮廓相比圆柱外形具备更好的周向防转能力，将其嵌入对应内六方的安装槽后，即使内部穿装的管件受到扭转作用力，构件本身也不会跟随转动，

　　侧面的平面还可直接作为拧紧夹持面，普通扳手即可完成锁紧操作，不需要额外设计扁位。设计阶段优先保证各面孔的同轴度与相邻孔的垂直度，建模时先以正六棱柱为基础实体，通过双向拉伸切除完成各面主孔加工，再对孔口边缘做统一倒角处理，避免装配时锐边划伤密封圈或线缆外皮；内部相交的孔位交汇处做平滑过渡，减少流体介质经过时的局部阻力，也避免应力集中在尖角位置。构件的轴向与径向尺寸可根据适配的管路通径、安装空间灵活调整，外六方的对边尺寸需匹配安装工位的预留卡槽宽度，各面孔径需与穿装的接头、轴件外径保持合理间隙配合，整体壁厚在满足刚性要求的前提下尽量缩减，在不降低承载能力的同时减少材料占用。这类一体式多孔结构替代了以往多块板材拼焊、多接头转接的方案，

　　没有拼接焊缝带来的泄漏隐患，各通路的位置精度由整体加工直接保证，装配时只需将对应接头从各面旋入或插入即可，大幅减少了现场装配的零件数量与密封点位，在需要紧凑布局的检测设备、气路分配模块中，能够有效压缩安装占用空间，同时兼顾轻量化与结构刚性。
