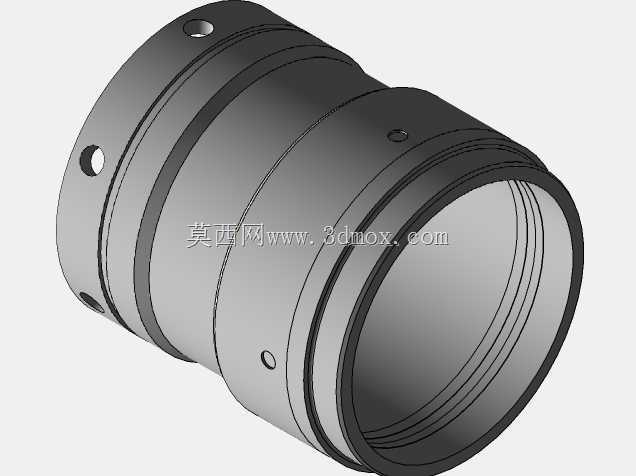

INOX316不锈钢传感器防护套筒结构

　　该套筒零件选用INOX316不锈钢作为加工基材，这类材质本身具备优异的抗晶间腐蚀能力，在潮湿工况、弱酸碱介质接触场景或是户外露天安装环境中，都能长期保持结构尺寸稳定，不会因表层锈蚀出现卡滞、密封失效等问题，适配化工检测、流体管路监测、户外传感设备等对零件耐蚀性有硬性要求的使用场景。从实际装配逻辑来看，这类套筒核心作用是为内置传感元件提供刚性安装基体与外部防护屏障，筒身预留的多组径向小孔，一部分用于穿设信号引线，另一部分可配合紧定螺钉完成内部元件的周向与轴向锁止，避免设备运行过程中传感元件受振动影响出现移位，保证检测点位的位置精度。零件整体采用阶梯式圆柱外形，不同直径的轴段分别对应不同装配功能：大直径端内壁加工有连续内螺纹，

　　可直接与外部带外螺纹的设备接口旋合连接，无需额外设计转接法兰，能有效压缩整套传感组件的轴向安装空间；小直径段的外圆面加工有环形凹槽，可嵌入O型密封圈，在对接配套管件时形成径向静密封，阻断外部粉尘、水汽进入套筒内部的通路，保护内部精密传感元件不受污染物侵蚀。建模过程中优先保证各配合面的同轴度公差，筒身两端的端面与内孔轴线保持垂直，避免装配后出现密封面偏斜、螺纹旋合卡滞的问题。筒壁上分布的小孔位置经过排布校核，既不会过度削减筒体整体结构强度，又能满足引线、锁紧的操作空间需求，孔口位置做了微小倒角处理，去除机加工产生的锐边毛刺，既避免穿线时划伤线缆绝缘层，也能消除装配过程中划伤操作人员的安全隐患。从安装边界来看，该套筒整体为回转体结构，

　　最大外圆直径决定了安装时所需的径向预留空间，总长度则对应整套传感组件的轴向安装尺寸，在设备布局阶段可直接依据外圆轮廓预留安装位，无需额外设计复杂的避让结构。这类零件的结构设计完全围绕传感元件的防护与安装需求展开，没有多余的冗余结构，316材质的特性也让它可以在食品加工、医药生产这类对卫生等级有要求的工况中使用，不会因材质析出污染被测介质，阶梯轴的结构形式也让它可以适配多种不同规格的配套管件，具备较好的互换性。
