四爪自定心卡盘精密夹持工装结构

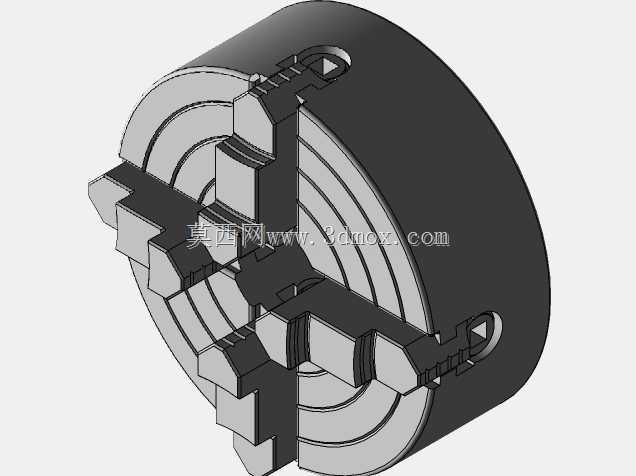

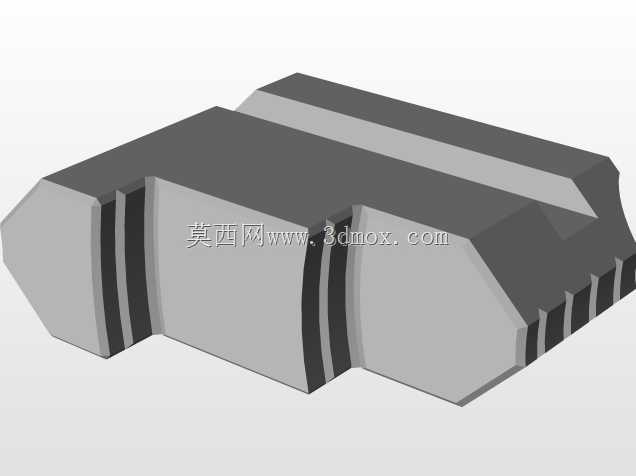

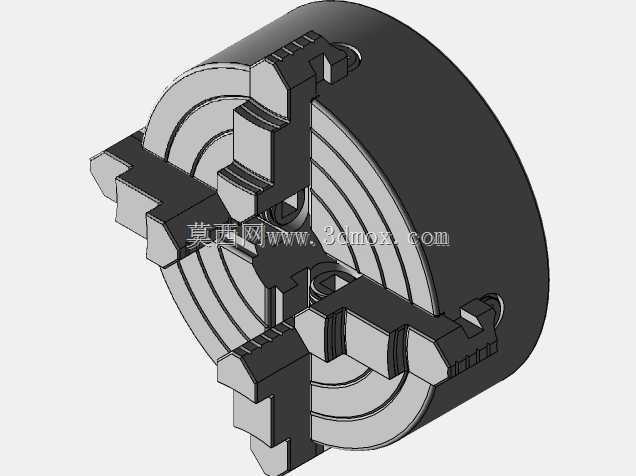

　　该夹持部件以盘体为承载基体，四组卡爪沿圆周呈90°均布，配合内部盘丝或螺杆传动实现同步或单动调节，主要用于车床、磨床、分度头及焊接变位机上的工件装夹。与三爪卡盘相比，四爪结构夹持范围更大、校正能力更强，既可以装夹圆形、方形、矩形截面坯料，也能适应偏心件和不规则轮廓零件，在单件小批量加工、修配作业及复杂异形件找正中优势明显。卡爪采用阶梯齿形与T型槽配合，可通过正反爪切换扩大夹持直径；盘体端面预留安装螺孔与定位止口，能够直接与机床主轴法兰或过渡盘连接，安装边界需匹配主轴端距、螺孔分布圆及回转空间，避免刀架或护罩干涉。设计时优先保证盘体刚性与卡爪导向精度，受力面经过加厚处理，夹紧时载荷均匀传递至盘体，减少薄壁工件装夹变形；

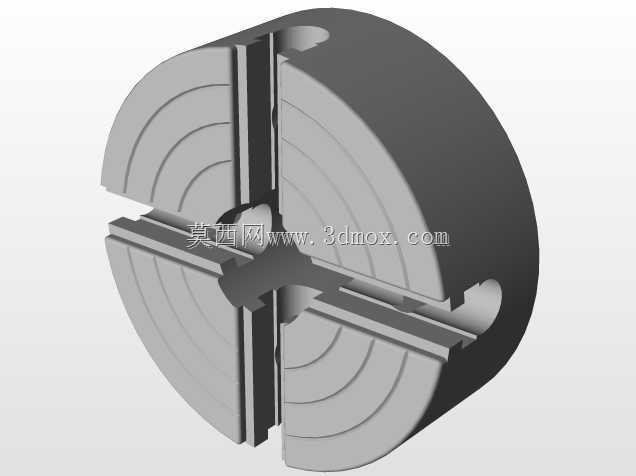

　　卡爪行程与丝杠螺距决定最小和最大夹持直径，选型时需结合棒料直径、毛坯余量及主轴通孔尺寸综合确定。模型完整呈现了外圆、端面、卡爪槽、传动槽和紧固孔等关键结构，可用于干涉检查、装配关系验证、夹具方案评审及机床上下料布局模拟。在实际产线中，这类卡盘常与软爪配合使用，通过镗削软爪获得与工件一致的夹持弧面，从而提高同轴度并降低夹痕；对于重型切削，还需校核卡爪夹紧力与主轴转速上限，防止高速下离心力导致夹持力衰减。结构细节上，各滑动面留有合理间隙，既保证调节顺畅，又控制径向窜动；盘体背面的定位止口承担主要定心作用，连接螺栓则承担扭矩和轴向压紧，二者共同决定重复装夹精度。
