DB9转RS232接线端子式串口适配器

　　现场调试柜内PLC、仪表或运动控制器时，经常会遇到板载DB9母座需要临时引出RS232信号的情况。直接焊接DB9插头不仅效率低，而且在多芯屏蔽线、接地处理和后期改线时都不方便；采用这种端子式适配器，可以把DB9接口与螺钉压线端子集成在同一壳体上，使串口信号在设备侧完成转接，减少飞线和焊点外露。

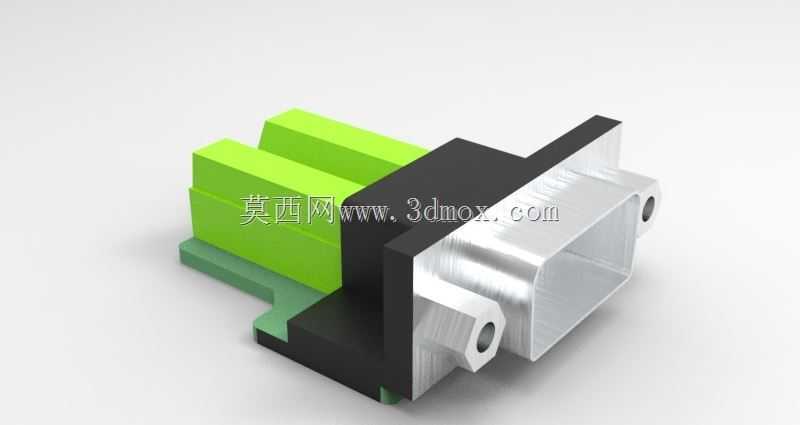

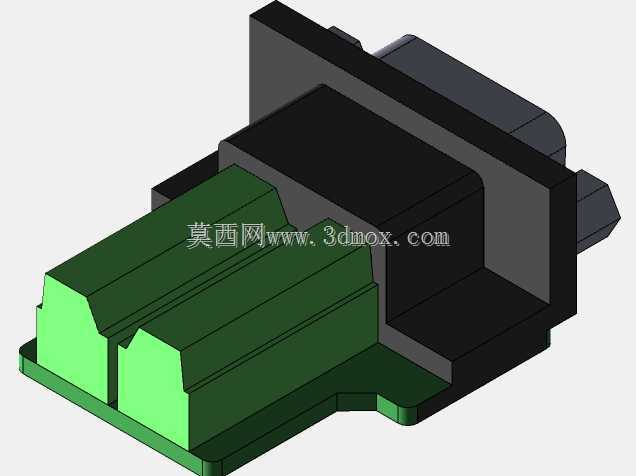

　　该模型的核心结构由三部分组成：前端为标准DB9金属壳体，保留两侧4#40UNC安装孔位，用于与设备面板或对插接头锁紧；中部为黑色绝缘基座，承担金属外壳与端子部分的隔离；后部为绿色接线端子区，端子按DB9引脚顺序排列，便于对应TXD、RXD、GND以及握手信号。实际布线时，可根据通讯协议只接2、3、5脚，也可将RTS、CTS、DSR、DTR等信号全部引出，适配全功能RS232连接。

　　从安装边界看，DB9金属端外形遵循常规D-sub接口轮廓，两侧固定孔中心距约为标准9针串口尺寸，能够直接插入常见DB9开口。后部端子宽度略大于接口本体，设计面板开孔或柜内排布时，需要在垂直于插拔方向预留端子操作空间，尤其要给螺丝刀压线留下手指和工具活动余量。深度方向上，端子尾部会占用一部分柜内空间，若用于薄面板安装，应核对背板与端子之间的距离，避免导线弯折半径过小。

　　设计思路上，该件把经常插拔的D-sub金属部分与需要反复接线的端子部分分开处理：金属外壳保证接口定位和屏蔽连续性，绝缘基座保证相邻引脚之间的爬电距离，绿色端子则承担现场接线功能。相比一体式焊线式DB9头，这种结构更适合样机调试、小批量设备以及需要频繁更换通讯线的工位。

　　在三维建模时，需要重点控制DB9壳体的插拔导向斜面、固定孔同轴度以及端子间距。若用于生成工程图或装配校核，应把端子压线后的导线外径、线槽宽度和标签位置一并纳入检查；若用于3D打印或机加工验证，则要注意金属外壳部分通常采用冲压或车削成型，不宜直接按塑料件壁厚处理。整体来看，这类适配器结构不复杂，但对接口标准尺寸、引脚对应关系和现场可维护性要求较高，建模时把这些工程约束表达清楚，比单纯追求外观渲染更有价值。
