巴西科雷德拉传感器安装固定支架

　　该支架属于传感器配套安装结构件，主要用于工业检测场景中接近开关、光电传感器或小型检测探头的位置固定，常见于自动化生产线、物料分拣工位、设备行程限位区域以及装配检测工装之上。其核心作用是为传感元件提供稳定的刚性支撑，同时通过预设的安装孔位与弧形调节槽，允许检测端在一定范围内调整角度与伸出距离，从而适配不同被测工件的检测距离要求，避免因设备振动、工件位置偏差导致的检测信号丢失或误触发。

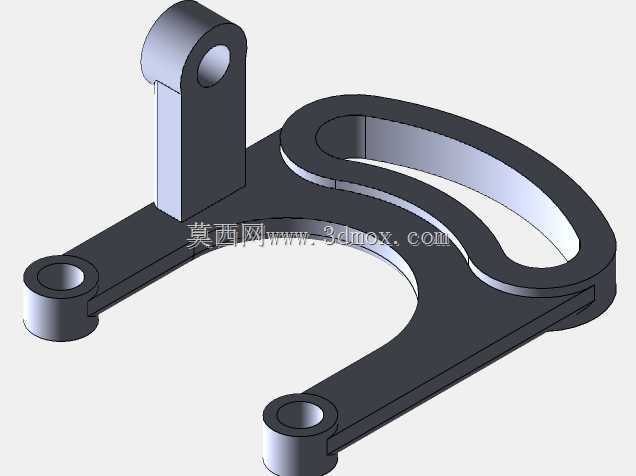

　　从结构形态来看，零件整体为扁平板式折弯组合结构，底板采用开放式C形轮廓，既减少了材料占用，也为走线、周边零件避让留出了空间。底板上分布三处同轴圆孔，分别位于左端、前端及立板顶端，可用于穿装螺栓、连接调节杆或直接固定传感器本体；其中底板右侧延伸出的长弧形槽是关键调节结构，松开紧固件后，支架可绕基准孔做小范围回转，以此改变传感器的指向，完成调试后再锁紧，无需额外加工腰形孔或增加转接板。立板与底板垂直相接，顶端带孔凸台用于抬高检测点，使传感器能够越过设备护板、输送线边缘等障碍物，抵达被测位置。

　　建模时优先以底板轮廓为草图基准，先绘制外轮廓与三处孔位，再通过拉伸得到主体板厚；立板部分采用单独草图拉伸后与底板合并，顶端圆柱凸台与孔特征同步生成，保证装配基准同轴。弧形槽需按实际调节行程设定半径与槽宽，槽的两端保留足够壁厚，避免锁紧时应力集中造成开裂。所有孔口与板边均做倒角处理，既去除锐边，也便于螺栓导入。

　　安装边界方面，该件占用空间集中在低矮平面区域，底板厚度较小，适合安装在设备台面、型材立面上；立板高度决定了检测点抬升距离，选型时需核对传感器外径与顶端孔的配合尺寸，同时确认弧形槽调节范围能否覆盖现场所需的检测角度。实际使用中，支架承受载荷较小，设计重点在于位置可调性、装配便利性以及长期运行下的抗振稳定性。
