车间转角式安全防护围栏结构

　　这套围栏采用L形转角布局，主要用于自动化生产线、机器人工作站、仓储作业区与人员通道之间的物理隔离。在实际车间布置中，围栏可将设备运行范围与人员巡检路径明确分开，避免人员误入运动部件作业半径，同时也能减少加工切屑、工装夹具意外脱出对周边区域的影响。

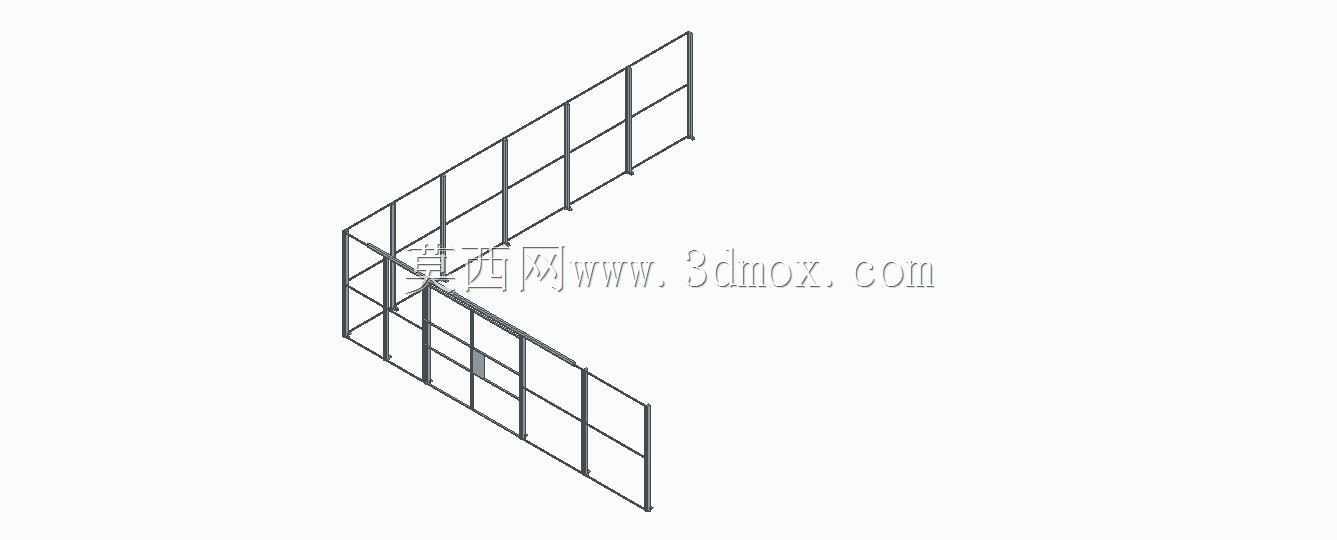

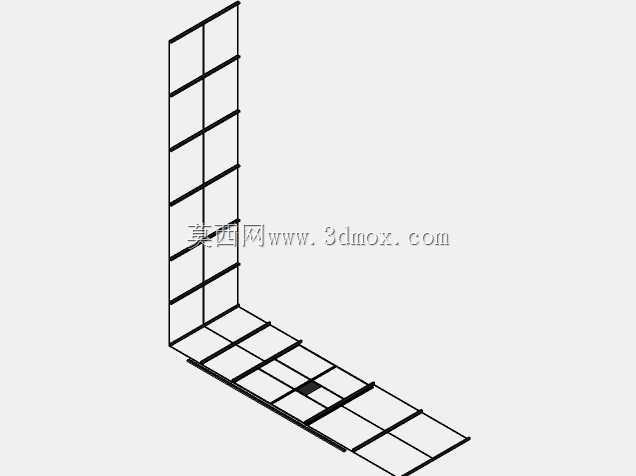

　　从结构形式看，模型由多根竖向立柱与上下横向杆件组成，中间通过均匀分布的竖向栏杆形成连续防护面。杆件之间的间距按防护需求控制，既保证整体通透，便于观察设备运行状态，又能形成有效阻挡。两段围栏在转角处垂直相接，能够沿设备边界或柱网墙角连续布置，相比直线段围栏更适合围合方形工位、缓存区或小型装配单元。

　　设计上优先考虑现场安装的可实现性。立柱底部预留与地面连接的安装界面，可通过膨胀螺栓或地脚板固定于混凝土地面；横向杆件与立柱之间形成规则的框格，受力路径清晰，搬运时可拆成分段杆件，进场后再按定位线拼装。这种方式有利于在既有车间内改造施工，不需要大型吊装设备，也便于后期根据设备移位重新调整围栏走向。

　　在尺寸控制方面，围栏高度应满足人员倚靠或跨越时的防护要求，竖向栏杆净距需避免人体可直接穿过。模型呈现的分格方式使单段围栏具有较好的刚度，立柱承担水平推力，横杆将荷载传递至相邻立柱，整体形成稳定的空间框架。转角位置通过两侧栏体互为支撑，可减少端部晃动，适合在人员频繁经过的通道边缘使用。

　　建模时需要重点控制立柱中心距、横杆标高、底杆与地面间隙以及转角连接位置。底杆不宜过高，防止物料或工具从底部滑入作业区；顶部横杆应保持连续，以提升整体观感和防护完整性。若用于焊接工位，可在栏体内侧附加挡光屏；若用于物流缓存区，则可在局部预留检修门或开口，并与联锁装置配合。该模型可直接用于车间布局校核、安全距离评估和护栏方案沟通，帮助结构设计人员在方案阶段确认围栏与设备本体、操作位、物流通道之间的边界关系。
