压缩空气储罐立式承压储件结构

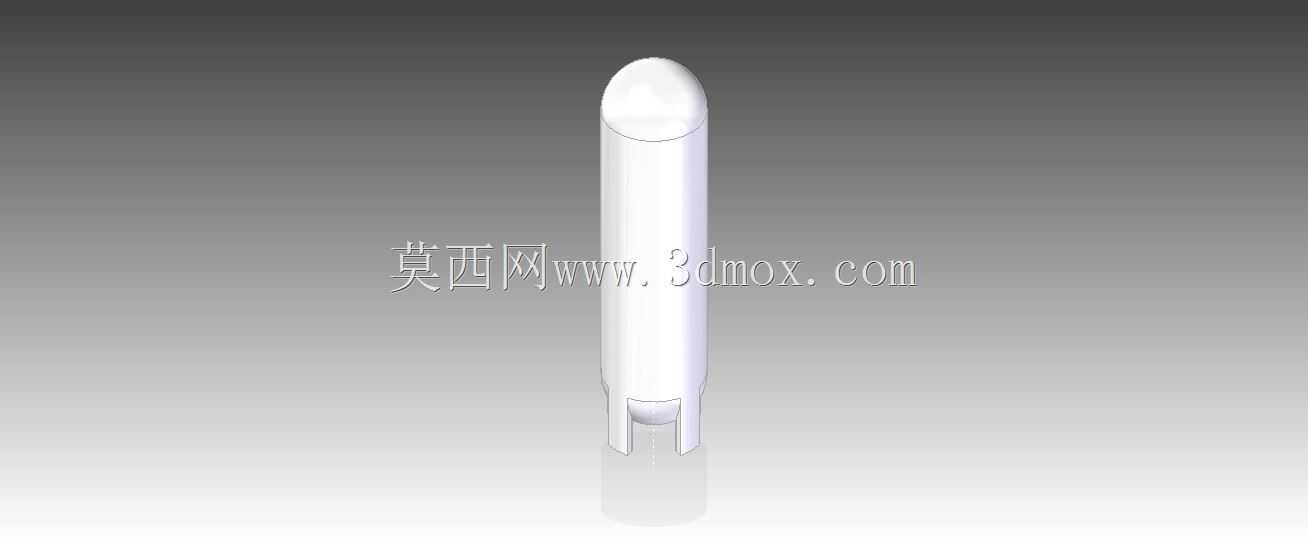

　　压缩空气储罐在气动系统中承担稳压、缓冲与短时储容作用，常见于车间气源管网、自动化装配线、气动夹具回路以及移动式空压机组后端。该模型呈现的是细长立式罐体结构，主体为等径直筒段，上端采用椭圆封头收束，下端设置分叉式支撑脚，整体重心沿筒体轴线布置，适合在空间狭窄但高度方向有余量的设备舱或机架内部安装。从结构功能看，筒体部分是主要储容腔，内壁需承受均匀内压，因此建模时保持壁厚连续过渡，避免在高应力区出现突变台阶。上端封头采用圆弧闭合形式，相较平盖结构能够降低端部应力集中，减少壁厚冗余，同时也便于内部冷凝水沿筒壁向底部汇集。下端支撑并非采用整体裙座，而是两支对称脚座，脚座与筒体连接处形成局部承载区，适合通过螺栓固定在安装基板或设备框架上。

　　这种支撑方式占用横向尺寸较小，但对安装面平面度有一定要求；若基座存在翘曲，支脚受力不均会在焊缝附近产生附加弯矩，实际选型时需要校核固定点间距与基板刚度。设计思路上，细长比例更强调安装边界而非大容量储容。罐体直径较小，便于嵌入管线密集的控制柜旁、移动设备立柱内或小型空压站的夹层空间；总高度决定了上方接管与下方支脚的操作余量，布置时应在封头上方预留压力表、安全阀或进气接头的装拆空间，在支脚下方预留排水阀操作位置。若用于脉动用气工况，罐体容积可补偿空压机启停带来的压力波动，使下游气动执行元件动作更平稳；若用于含湿压缩空气系统，底部区域还可作为初级冷凝沉降空间，配合排水元件排出液态水。模型对外形边界的表达较清晰：

　　直筒外圆决定最小安装开孔或抱箍宽度，封头圆弧决定顶部避让轮廓，两支脚外张尺寸决定地脚孔分布范围。进行整机布局时，不能只按筒体直径预留位置，还要把接头、阀门、支撑紧固件和检修工具的运动空间计入。若采用抱箍安装，抱箍应避开支脚连接区，夹持在直筒中段，以免局部约束与支脚约束叠加造成变形。若采用立式落地安装，支脚底面需要共面，固定后不应强行拉扯罐体对位。承压类储件的三维建模重点不只是外观还原，更在于把腔体连续性、端部闭合形式、支撑传力路径和外部接口位置表达清楚。该结构把储腔、封头和支脚整合为一个简洁部件，没有多余装饰特征，便于在总装中判断干涉、核算安装空间，也为后续细化壁厚、接管方位和支座强度提供基础参照。
