双轮可调式环形夹持定位工装结构

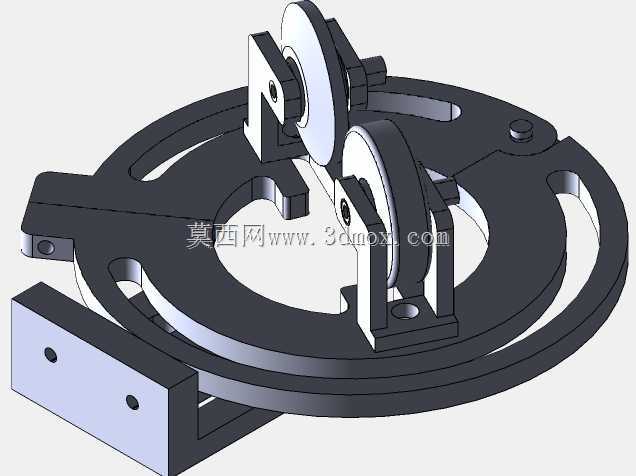

　　这套夹持定位机构的核心承载件为一体环形盘座，环体上预留多组弧形通槽与沉孔，既用于削减整体自重，也为轮组支架提供沿环向的位置调节空间。环形基座一侧延伸出矩形安装支耳，支耳上加工两个同轴定位孔，可直接通过螺栓固定在设备台面、机架立板或检测工位基板上，安装边界清晰，支耳与环座的过渡区域做了加厚处理，避免长期受侧向载荷后出现应力断裂。

　　两组立式滚轮组件对称布置在环座上方，每个滚轮通过芯轴安装在L型折弯支架上，支架底部带定位凸台，可嵌入环座的弧形槽内滑动，调整到位后依靠紧固件锁死，以此改变两轮之间的开合间距。滚轮采用圆柱面接触设计，滚动面高出支架顶面，能够对穿过环形中心区域的杆类、管类工件形成双侧柔性约束，工件沿轴向送进时滚轮随动旋转，不会划伤工件表面，同时可限制工件径向窜动。

　　从实际使用场景看，这类结构常嵌入管材在线检测线、棒料送料机、细长轴加工辅具或线材导向工位中。在检测场景下，环形中空区域可允许被测工件直线穿行，双轮从两侧贴合工件外圆，维持工件与检测元件的同轴度；在送料场景中，两轮起到导向托持作用，抵消长料自身下垂产生的挠度，降低送进阻力。支架上的腰型孔支持轮距微调，能够适配一定直径范围内的圆截面工件，更换工件规格时无需整体拆换工装，仅需松开紧固件调整支架位置即可完成适配。

　　建模过程中，环形座的槽孔位置与支架凸台的配合尺寸需要严格匹配，保证支架滑动顺畅且锁死后无旷量；滚轮与芯轴之间预留转动间隙，支架立板与滚轮两侧保留微小轴向间隙，避免滚轮转动时发生卡滞。整体结构没有复杂传动件，零件加工工艺性好，环座可采用板材铣削成型，支架通过钣金折弯或机加工获得，滚轮可选尼龙或金属材质，依据工件表面防护要求确定。安装时以支耳定位孔为基准找正，确保两轮对称中心与工件送进轴线重合，即可获得稳定的导向夹持效果。
