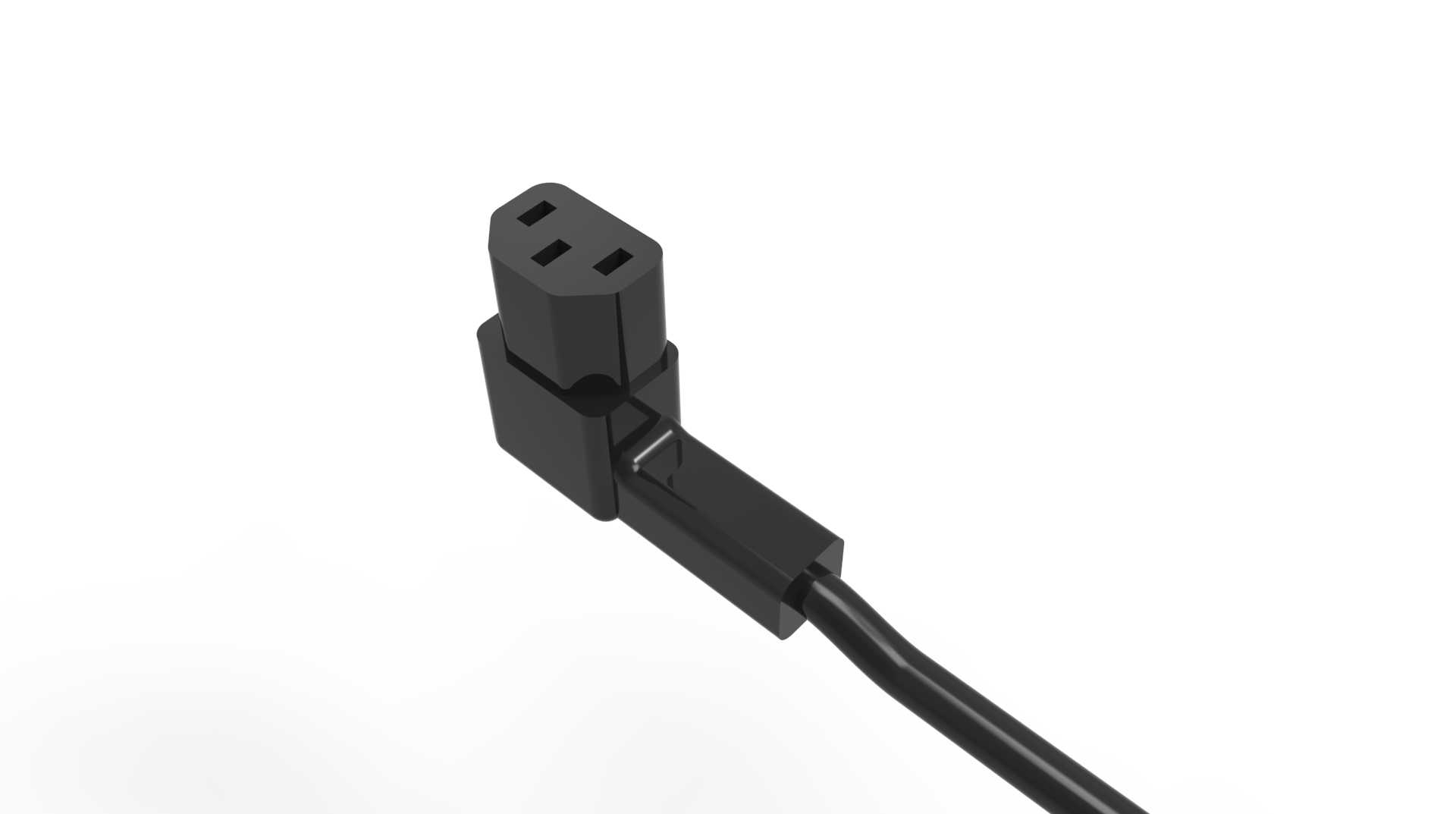

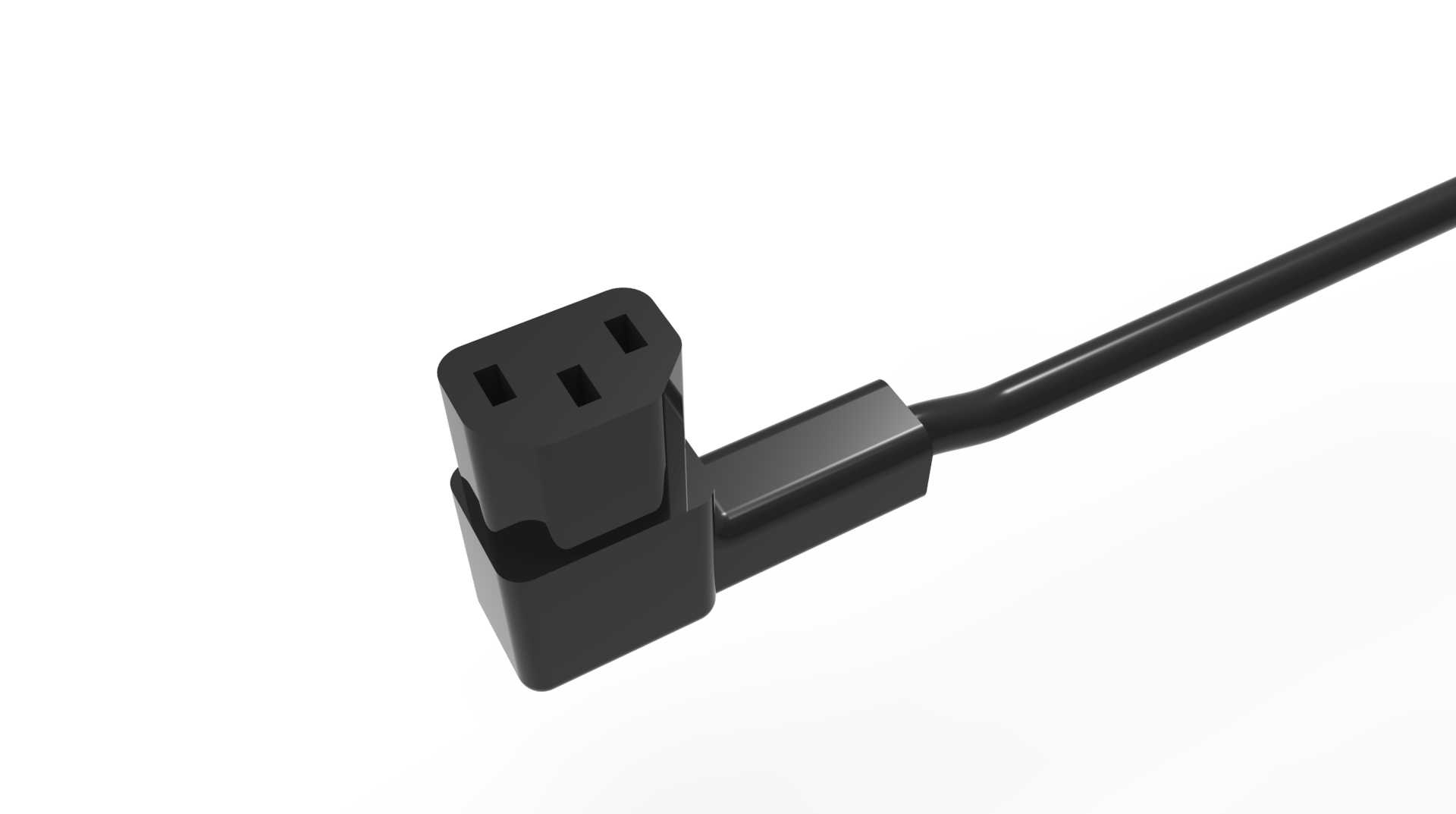

90度直角弯式三芯电源电缆膝接头

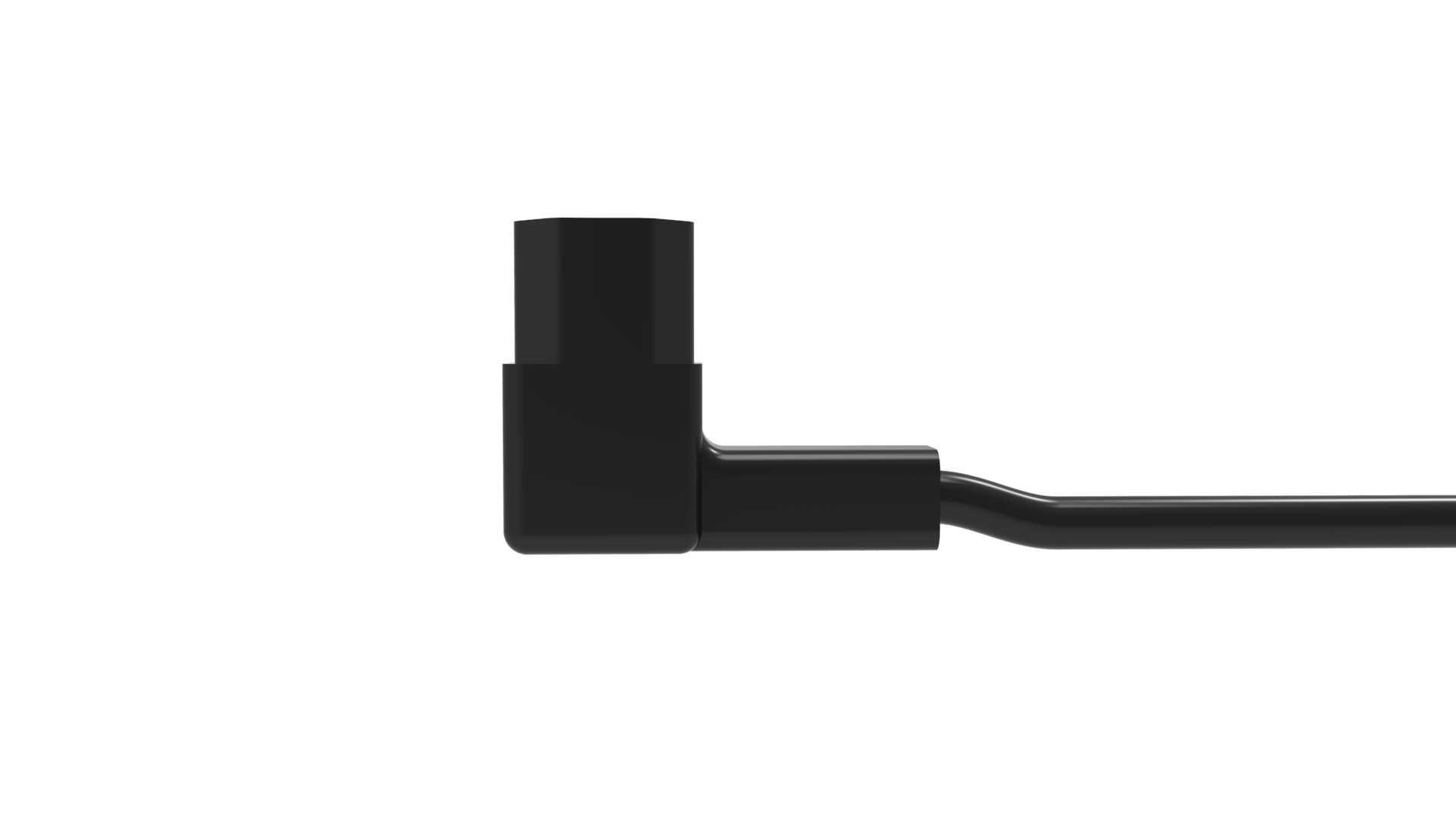

　　这款弯式三芯电源连接器的结构开发，最初是为了解决机柜背部、设备贴墙安装、桌面终端后侧等狭小布线空间里，直式插头突出距离过大、线缆弯折应力集中的现场痛点。在常规直式品字尾电源接插件的使用场景中，插头沿插座轴向向外伸出的长度往往达到70mm以上，当设备背部距离墙面或相邻机柜的间隙不足50mm时，直式插头要么无法完全插合到位，要么迫使出线电缆在根部形成小于线缆最小允许弯曲半径的死折，长期运行后电缆外护套开裂、内部铜芯反复弯折疲劳断股的故障在运维记录中十分常见。这款90度转向的膝式接头，将插合接口的轴向与电缆出线方向设置为垂直正交，插合完成后电缆沿平行于设备安装面板的方向侧向引出，从插座安装面到接头外侧的突出距离可以压缩到30mm以内，完美适配薄型机柜、壁挂式电源分配单元、贴墙布置的工控主机这类布线间隙严苛的安装场景。

　　从结构分层来看，整个接头分为前端插合壳体、中间转向膝部、后端电缆锁紧段三个功能区段。前端插合壳体完全遵循国标三芯器具输入插座的配合尺寸，三个插孔的中心距、插合导向斜面、壳体防呆凸筋的位置都和通用直式品字尾插头保持一致，不需要对设备端的配套插座做任何修改，就可以直接替换原有直式插头，互换性极强。插合面周边设计的一圈环形止挡凸台，在插头完全推入插座后会贴紧插座端面，既可以限制插合到位的行程，避免推挤过度损坏插座内部插套，也能在接头受到侧向拉扯时承担部分剪切载荷，不让外力直接传递到内部导电插片上。中间的转向膝部是整个零件结构设计的核心，转角位置没有采用尖锐的直角转折，而是做了大圆弧过渡的实体加强结构，外壳壁厚在转角区域比直线段增厚约30%，因为在实际布线拖拽、设备移位的过程中，转角位置是应力集中系数最高的区域，很多低价弯式插头用不了多久就会在转角处出现壳体开裂，本质就是转角处壁厚不足、没有做应力释放的圆弧过渡。膝部外侧的分体扣合盖也就是结构标注里的膝盖，采用卡扣加定位柱的方式和主壳体装配，装配时先把压接好的三个导电端子从壳体内部走线槽布置到位，再扣合膝盖，既方便内部端子的预装和导通检测，也能在后期需要检修端子的时候拆开盖板，不需要整体破坏外壳。

　　后端的电缆引入段设计了多级防松结构，最外侧是六角形的锁紧螺母旋接位，内部集成了橡胶应力缓释护套，当电缆受到向外的拉拽力时，锁紧结构会把电缆外护套牢牢夹紧，拉拽力全部由壳体承担，不会传递到内部端子和导线的压接位置，避免导线被拉脱、端子移位造成的接触不良甚至短路风险。出线口的内孔根据配套三芯电源线的外径做了匹配的阶梯尺寸，穿线后橡胶护套和电缆外护套形成紧密贴合，既可以阻挡灰尘、飞溅的水滴从出线缝隙进入接头内部，也能让电缆在出线位置的弯折形成平缓过渡，不会在壳体出口处形成硬折。

　　建模过程中首先要优先保证前端插合接口的所有配合尺寸和通用标准插座完全匹配，三个插孔的位置度公差需要控制在0.1mm以内，插合导向的倒角角度要和插座插片的导入角度对应，保证插拔过程顺滑无卡滞。转向膝部的内部走线空间要预留出三根导线的弯曲余量，导线在转角处的弯曲半径不能小于导线外径的3倍，避免装配时导线被壳体内部筋位挤压破皮。外壳的所有外棱角都做了R0.5以上的圆角处理，既符合电气接插件的安全防护要求，也能避免装配和布线过程中锐边划伤施工人员的手部、割破电缆外护套。安装边界方面，除了控制插合后的轴向突出距离，还要预留侧向出线的弯曲空间，接头侧向引出的电缆在离开接头后100mm长度内不要强行固定弯折，给电缆留出自然的应力释放弧度，进一步提升长期布线的可靠性。这类接头广泛用在服务器机柜PDU供电、台式电脑主机、显示器、工控伺服驱动器、小型医疗设备的电源连接场景，在空间受限的布线场合相比直式插头的适配优势十分突出。
