双轴对置式导轨传动工装夹具

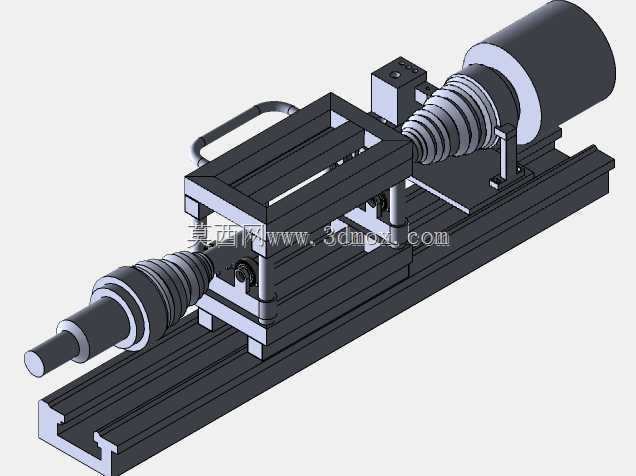

　　这套对置式工装结构的核心设计目标，是解决长轴类零件在加工、检测工序中的同轴定位与进给导向问题，整体采用直线导轨作为承载基准，两侧对称布置带锥面锁紧结构的轴端组件，可在工件装夹后自动完成两端轴心的对中校准，避免传统V型块装夹产生的径向跳动误差。从实际产线应用来看，这类结构常被集成到轴类零件的自动检测工位、小型磨削工装或者传感器装配工位中，针对直径在10-50mm区间的阶梯轴、芯轴类工件，可实现快速装夹与轴向进给动作，两端的锥套采用可更换设计，能够适配不同端面中心孔尺寸的工件，无需更换整套工装即可完成多品种小批量生产的切换。导轨部分选用标准线性滑轨，整体安装基面为一体式加工的型材底板，底板两侧预留了T型安装槽，

　　可直接固定在机床工作台或者检测平台上，安装孔位按照通用工装标准排布，横向安装边界控制在400mm以内，轴向总行程可根据工件长度调整滑块位置，适配长度范围在150-300mm的工件。结构设计阶段优先考虑了刚性与维护便利性，两侧的轴座采用分体式锁紧结构，锥套与轴座之间通过止口定位，磨损后可单独拆卸更换，无需拆解整个导轨组件；中间的滑动支架搭载了横向调节手轮，可带动工件沿导轨方向做精确进给，进给精度可控制在0.02mm以内，满足多数精加工工序的定位要求。在功能拓展性上，轴端预留了传感器安装接口，可加装位移传感器、扭矩检测模块，实时采集工件装夹状态与进给过程中的受力数据，也可将手轮替换为伺服驱动组件，升级为自动进给的自动化工装，

　　适配无人化加工单元的集成需求。整体结构没有冗余的复杂传动部件，所有受力部件均经过受力仿真校核，导轨滑块的额定动载荷可满足常规金属切削工装的承载要求，日常维护仅需定期补充导轨润滑脂即可，大幅降低了工装的全生命周期使用成本。
