多灯管立式紫外线杀菌消毒灯结构

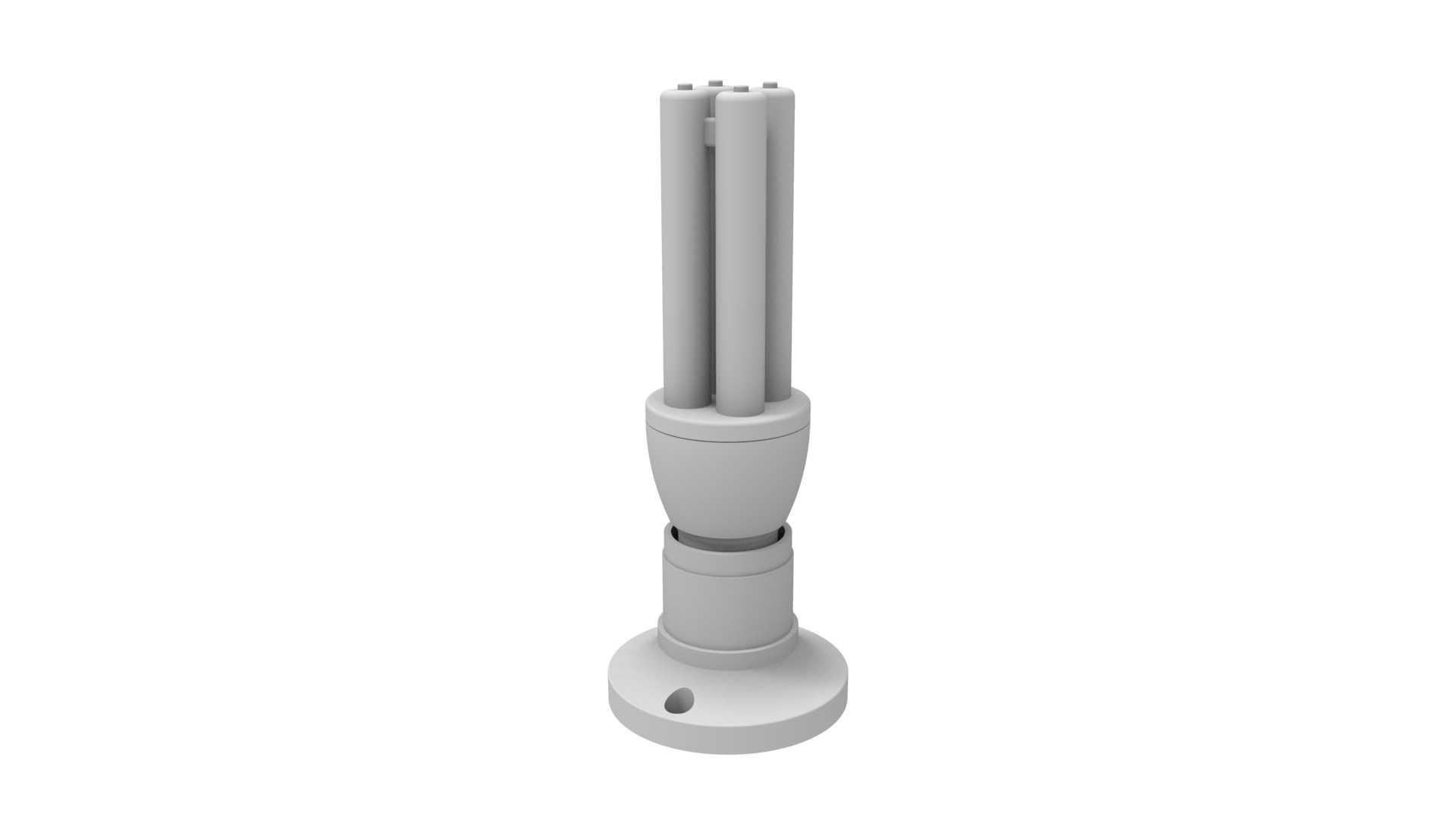

　　这套紫外线灯结构面向小空间空气消杀与物体表面辐照场景，常见于实验室传递窗内侧、洁净车间边角工位、医疗废物暂存柜、餐饮后厨密闭储物间以及学校教室移动式消毒作业中。灯管采用四管并列布置，相比单管同功率方案，在有限高度内扩大了紫外辐照的覆盖角度，四根U形灯管沿周向均匀排布，点亮后可向四周形成近似环形的照射区域，减少单方向照射造成的背面阴影区。

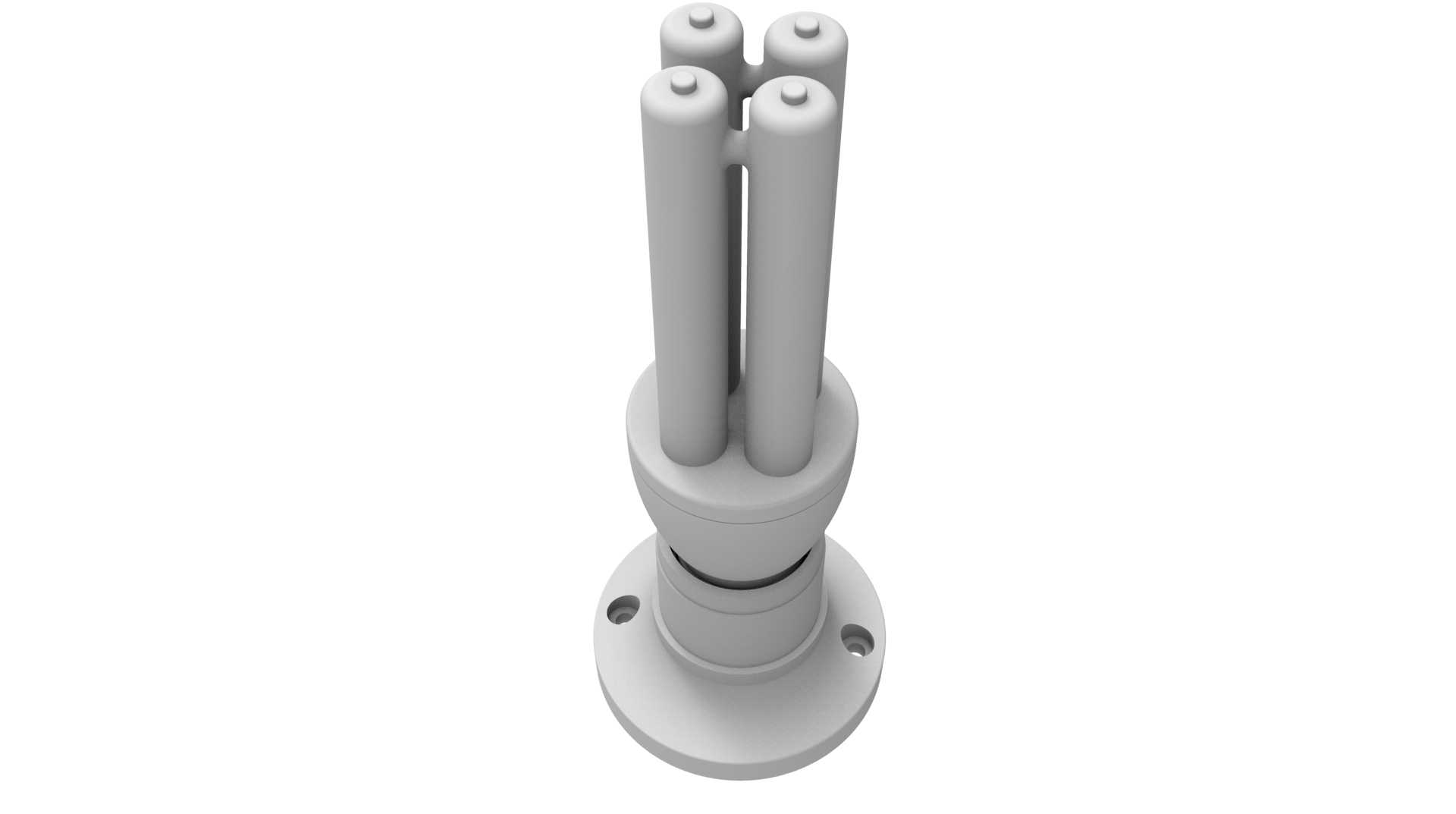

　　底座部分采用圆盘法兰式安装结构，盘面上预留两个沉头安装孔，既可以通过膨胀螺丝固定在墙面支架、设备内壁或移动小车上，也能够平放在工作台面作为临时消毒光源使用。法兰盘上方设置阶梯式回转座，座体承担灯管电气仓与机械支撑双重作用：下部较粗的圆柱段内部预留镇流器、接线端子与导线走线空间，外壁的环形台阶用于装配防尘罩或防护网时定位；上部收窄的颈圈托住四根灯管的塑料灯脚，灯脚插孔按灯管间距对称分布，保证灯管插拔方向垂直，避免长期使用后灯管偏摆造成根部应力开裂。

　　灯管选用一体化四针H型紫外线杀菌管，单根灯管两端的封接部位保留圆润凸起造型，建模时对灯管顶端的排气封嘴做了简化圆柱处理，既还原实物外观，又避免细碎特征在装配体中造成冗余面片。四根灯管之间留出均匀间隙，工作时热量可沿管间空隙自然上升散出，降低灯管根部塑座的长期受热温度；灯管与中心回转座之间保留足够安全距离，防止更换灯管时手指直接触碰相邻灯管管壁，减少管壁被油脂污染后影响紫外透过率的问题。

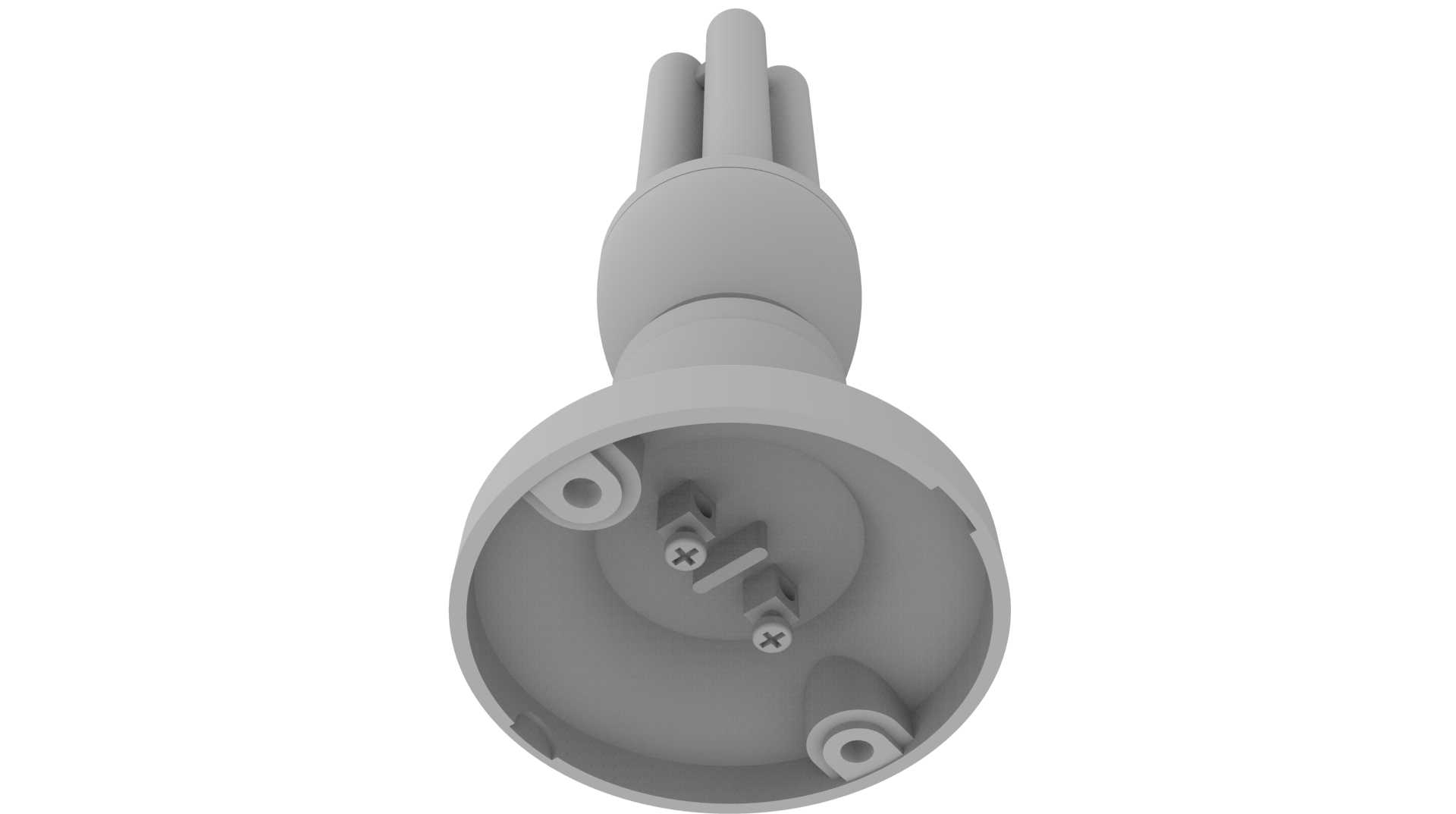

　　从安装边界看，整体高度方向以灯管顶端为最高轮廓，圆盘底座为最大径向轮廓，设备布置时需在灯管四周预留不小于五十毫米的徒手操作空间，顶端与上方遮挡物之间保留散热间距；底座法兰孔距按常规壁挂支架孔位设计，沉孔深度适配常见十字盘头自攻螺丝，安装后螺丝头部不高出法兰底面，保证座体贴合安装面不晃动。

　　结构设计上优先考虑维护便利性：灯管与底座采用插拔式连接，更换灯管时无需拆解下部电气仓，直接向上拔出旧管、对准灯脚插入新管即可；阶梯回转座的分模面沿水平方向布置，外壳件可采用阻燃注塑工艺成型，外壁拔模斜度均匀，壁厚从底座到颈圈逐步过渡，避免注塑缩痕。圆盘法兰底面做平整处理，放置使用时重心落在法兰盘中心区域，四管灯管的重量相对底座对称分布，整机抗倾覆稳定性较好。

　　实际工程选型时，该结构可根据消杀空间大小匹配对应功率的灯管，密闭小空间内使用时配合定时器控制辐照时长，避免人员误入照射区域；建模过程中灯管采用薄壁空心特征还原玻璃管质感，底座各段回转体通过同轴心约束装配，灯脚孔位使用圆周阵列特征生成，保证四个安装位置的角度与间距一致性，后续工程出图时可直接提取法兰安装孔、灯管配合位的关键尺寸，用于支架配套加工与灯具装配校验。
