LED光学透镜防护外罩结构设计

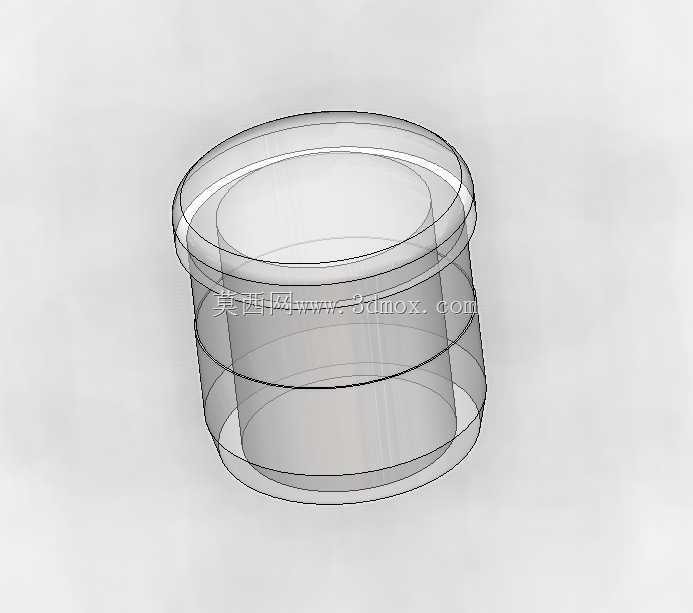

　　在工业照明、设备状态指示、传感检测光路中，透镜外罩并非简单装饰件，它直接决定光路密封、出光边界以及内部LED与透镜组件的防护等级。该圆筒形透明罩采用同轴回转结构，整体壁厚均匀，适合通过注塑或精密车削成型，能够在保证透光率的前提下，为内部光学元件提供防尘、防触碰和一定程度的防溅保护。

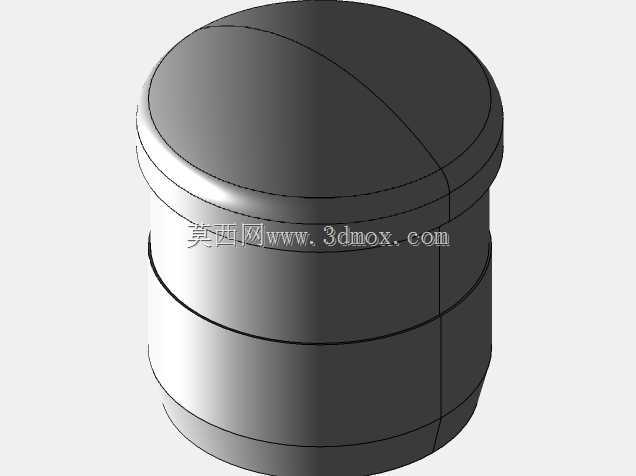

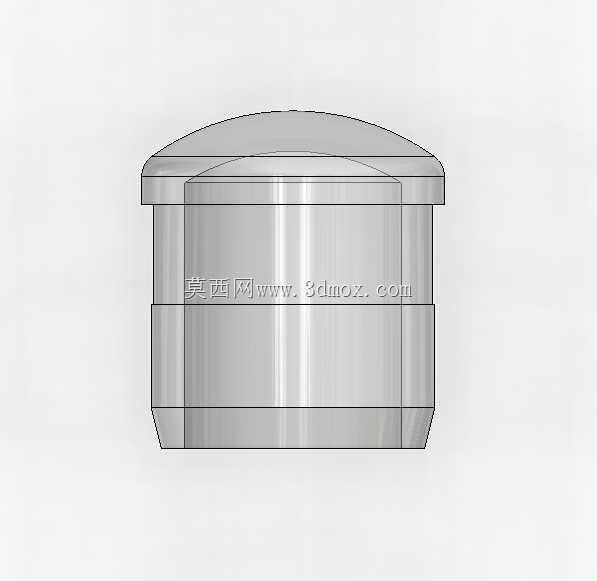

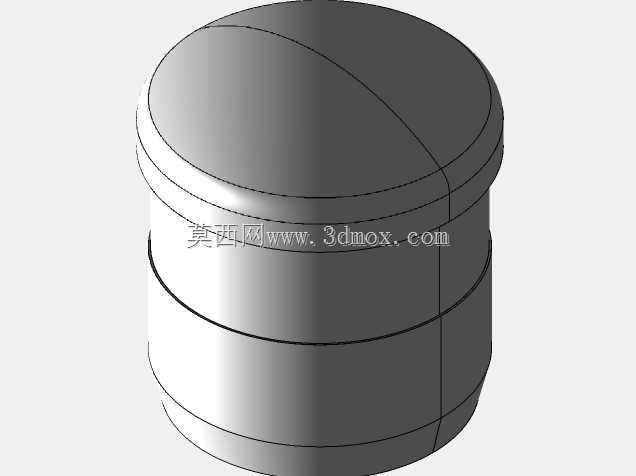

　　从结构边界看，模型呈现明显的分层圆柱轮廓：上部为较宽的外缘限位段，中部有环形台阶，下部为收束配合段。这种设计不是单纯为了造型，而是为了在装配时形成多重定位关系。上端宽边可以压入灯座或传感器前盖的止口内，承担轴向限位；中部台阶用于与密封圈、压圈或壳体端面贴合，控制罩体伸入深度；下段较小直径则便于插入基座内孔，使透镜中心与LED光轴保持一致。对于需要批量装配的指示灯具或光电传感器而言，这些台阶能够减少装配调整时间，避免人工对位造成的光轴偏斜。

　　实际选型时，外罩高度与内径必须结合内部透镜焦距、LED焊盘高度以及灌胶空间共同确定。若罩体过深，可能遮挡大角度出射光，在边缘形成暗环；若过浅，则无法覆盖透镜边缘，密封和防护效果下降。该模型的同轴圆筒形态有利于在三维软件中快速检查包络干涉：可直接剖切查看内壁与透镜边缘的间隙，也能旋转观察外缘与设备面板开孔的配合关系。对于面板安装类产品，还可在上端宽边背面增加O形圈槽，通过压紧实现IP65左右的前端防护；对于嵌入式模组，则可利用下段外圆与基座孔做过渡配合，再点胶或超声压合固定。

　　材料选择通常取决于使用环境。普通室内设备指示可采用透明PC或亚克力，兼顾透光性与抗冲击性；若靠近高温光源或处于工业油污环境，则需考虑耐温、耐化学性更好的透明材料。壁厚设计应尽量保持一致，避免厚薄突变引起缩水、内应力和光学畸变。模型中各段过渡圆角虽然细小，却能降低应力集中，同时减少成型时的尖角充模缺陷。

　　在光路层面，圆筒罩的内壁应避免形成强烈反射环。若用于聚光指示，可配合黑色压圈遮蔽杂散光；若用于漫射照明，则可在外壁或内壁增加细微纹理以匀化光斑。该结构还可扩展到光电开关、接近传感器、状态信号灯、小型视觉光源等前端防护场景。设计人员在复用此类结构时，应重点核对三件事：一是罩体与透镜的安全间隙，二是外缘与壳体止口的压紧量，三是密封件在压缩后的实际填充空间。把这些边界处理清楚，透明外罩才能同时满足光学、防护和装配可靠性要求。
