迪摩尔宽电压可编程定时控制器

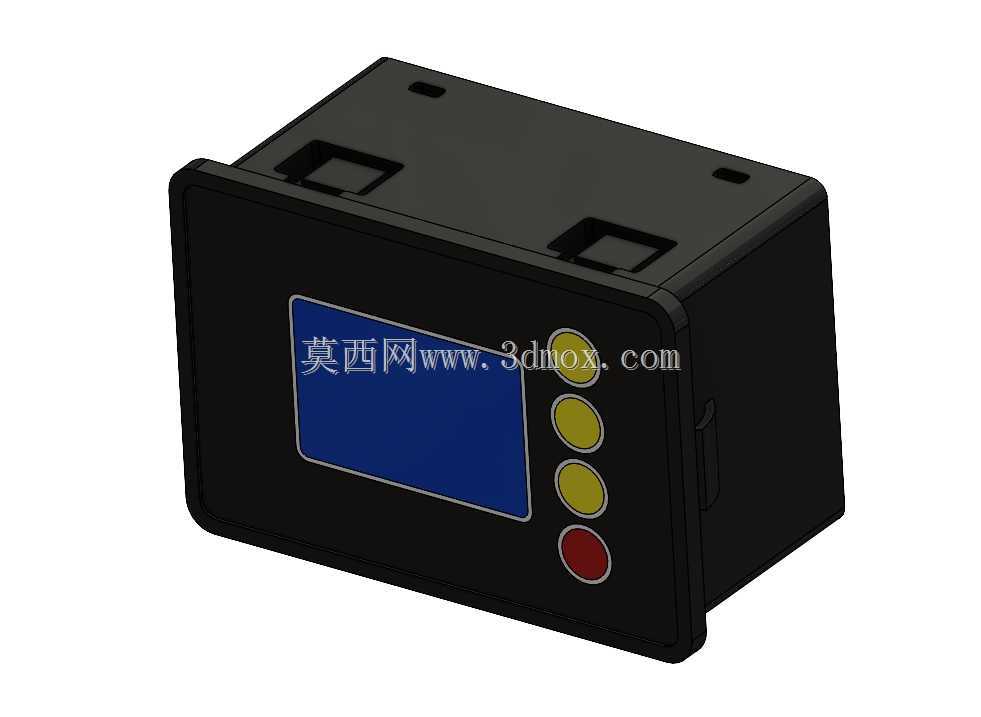

　　在自动化产线、照明配电、养殖灌溉、机房设备等需要按时间逻辑切换通断的场合，定时控制器承担着节拍触发与电源管理的职责。这款迪摩尔定时模块面向110-220V交流供电环境，采用嵌入式面板安装结构，正面集成液晶显示窗口与三枚操作按键，可完成定时参数设定、状态查看与模式切换。壳体为黑色阻燃工程塑料，边角做了过渡处理，顶部预留卡扣与接线让位结构，便于卡入标准面板开孔并完成背部接线。

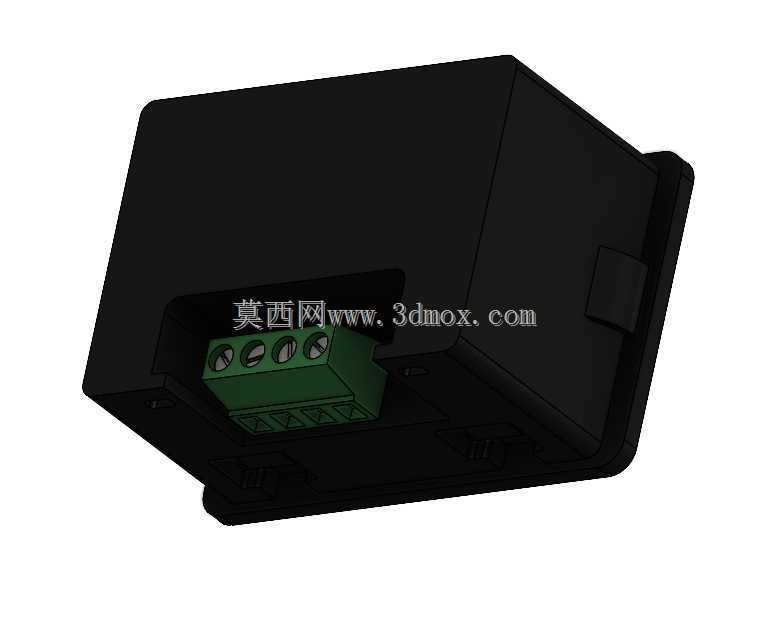

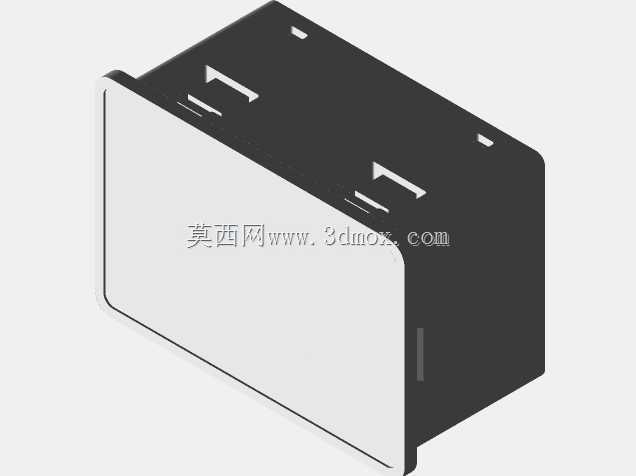

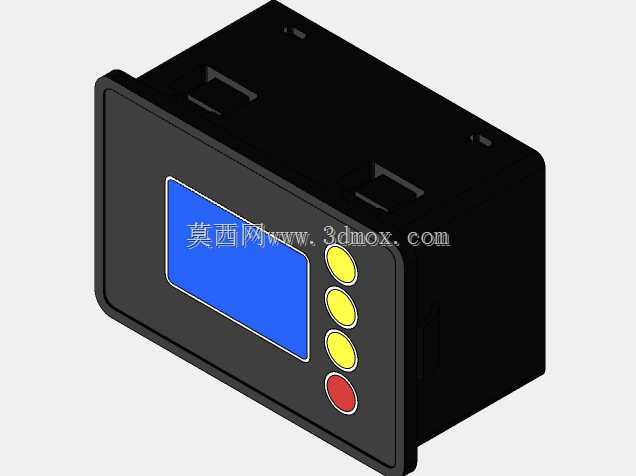

　　从结构设计角度看，前面板的显示区与按键区采用竖向排布，屏幕占据主要视觉区域，黄、红按键提供功能选择与确认/复位操作，盲操时可通过颜色与位置快速区分。壳体侧壁设置限位筋与卡扣，背部留出接线端子空间，整体外形接近长方体，安装时需在面板上开设对应矩形孔，并确认后方深度不与线槽、导轨或其他元件干涉。模型对前面板轮廓、按键凸起、屏幕边框、顶部卡槽及背部接线区域进行了体积表达，可用于控制柜面板布局、人机界面排布和安装干涉检查。

　　实际选型时，工程师通常先确认供电电压范围是否匹配现场市电，再根据负载类型选择触点容量与外围接触器；若用于电机、电磁阀等感性负载，建议在输出端增加浪涌抑制或中间继电器，以延长控制器寿命。面板安装还需考虑操作高度、观察角度以及防护等级，多尘或潮湿环境应额外加装透明防护盖。该模型在三维布局中可直接用于开孔定位、间距校核与外观评审，帮助设计人员在投产前发现按键与门体、线槽与端子、显示窗口与标签之间的潜在冲突，从而减少样机修改次数。
