工业级双极金属按钮开关结构设计

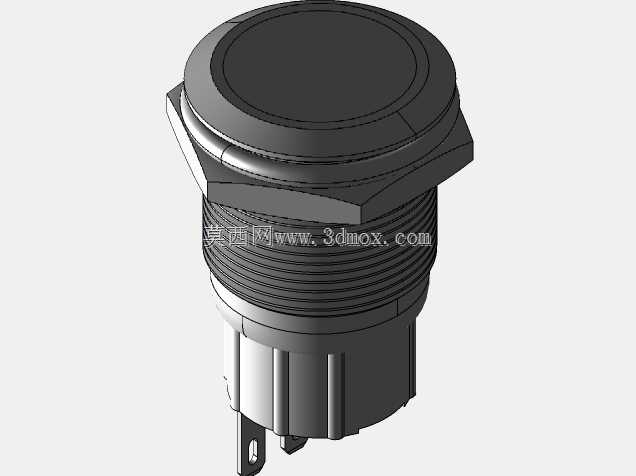

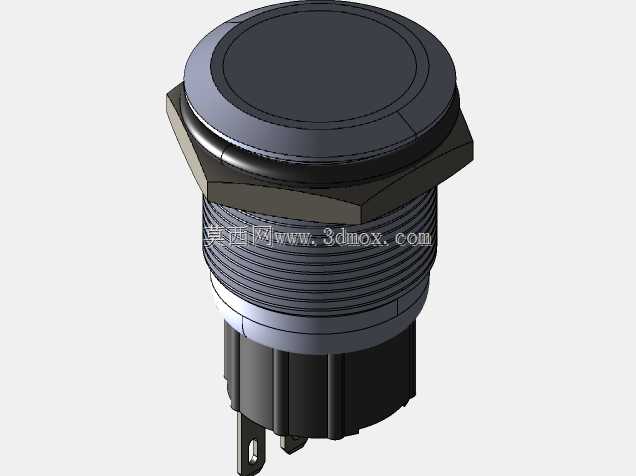

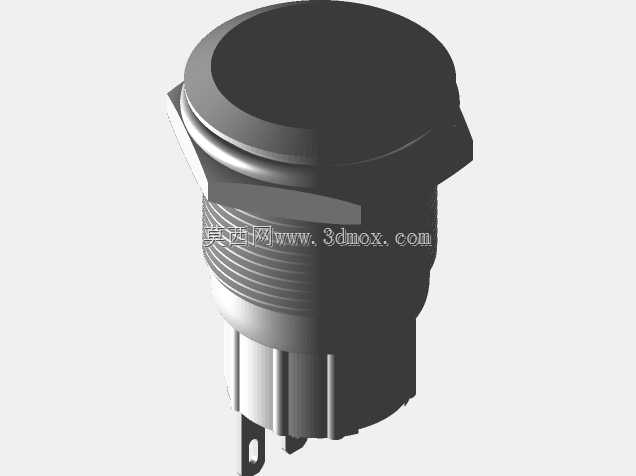

面板安装类按钮的常见失效点，往往出现在螺纹啮合段的咬合深度不足，以及操作头与基座的径向窜动上。这款双极按钮的金属外圈做了加厚翻边处理，压合面板时不会因为锁紧螺母的扭矩过大出现卷边变形，螺纹段的牙距选用了细牙规格，相比普通粗牙螺纹，啮合时的接触面积提升近四成，哪怕面板厚度在1.5mm到6mm之间浮动，都能保证足够的锁紧力，不会因为设备运行时的持续振动出现松脱。

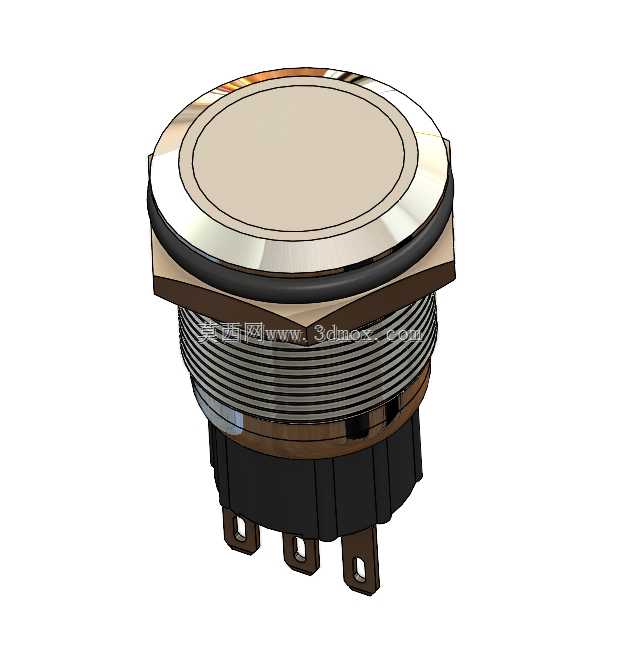

操作头的密封槽藏在金属外圈下方的黑色胶圈位，胶圈的压缩量控制在百分之十八到二十二之间，既不会因为压缩量过大导致按钮按动时卡滞，也不会因为压缩量不足让粉尘、切削液顺着缝隙渗入内部触点。下方的塑料基座做了三个等距分布的定位凸台，和金属内圈的卡槽对位后，能完全限制周向转动，接线时拧动端子螺丝，基座不会跟着扳手的扭矩跟着打转，不需要额外用手扶住基座对位，现场装配效率能提升不少。

三个接线引脚的排布做了错位处理，相邻引脚的电气间隙留足了8mm，哪怕是在AC220V的控制回路里使用，也不会因为积灰、凝露出现飞弧短路。引脚的根部做了加厚的R角过渡，波峰焊或者手工焊接时，应力不会集中在引脚和基座的结合处，避免长期受外力拉扯出现引脚断裂。按钮的按动行程控制在3.2mm，触发行程在1.8mm左右，按动时的反馈力度均匀，不会出现半按状态下触点接触不良的问题，内部的动触点做了银合金镀层，长期通断额定电流也不会出现触点氧化烧蚀。

金属操作面做了细微的同心圆拉丝处理，既不会像亮面镀铬那样容易留下指纹划痕，也不会因为表面过于粗糙积污难以擦拭，边缘做了0.3mm的圆角倒边，操作人员频繁按动也不会刮伤手指。基座的塑料材质选用了加纤阻燃PA66，耐温范围覆盖零下三十度到一百二十度，哪怕是安装在靠近设备发热源的位置，也不会出现基座变形、端子松脱的问题。锁紧螺母的侧面做了滚花处理，徒手就能拧到预紧位置，最后用扳手轻轻加力就能完成固定，不需要专门定制套筒就能完成装配，适配大部分现场安装的工具条件。
