食品工业管路用金属套圈夹结构

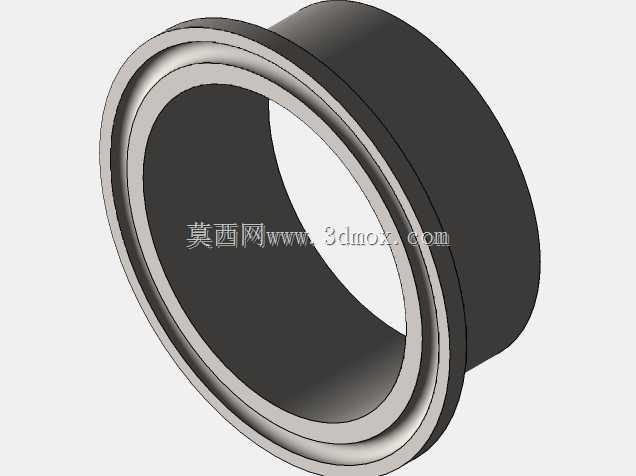

　　该套圈夹面向食品工业管路连接场景，主要用于硬质或半柔性输送管段的端部抱紧、定位与防脱约束，常见于物料输送、清洗管路、灌装辅助管线等需要稳定周向夹持的位置。其结构采用带单边凸缘的环形本体，凸缘侧可作为轴向定位面，在装配时贴靠设备壁板、接头台阶或配套压板，限制夹箍沿管轴方向窜动；较长的圆柱段则提供连续抱紧面，使夹紧力沿圆周均匀分布，避免局部应力集中造成管材压痕或密封失效。

　　从实际使用看，这类零件并不单独承担流体密封，而是通过约束管端外层、配合内衬接头或卡套来维持连接刚性。当管路承受小幅振动、内部压力波动或人员拖拽时，套圈夹能够把管材的轴向滑移转化为凸缘与安装基面之间的端面限位，降低管端松脱概率。相比普通喉箍，其整体刚性更强，夹持面更宽，适合对清洁度、安装一致性要求较高的食品生产线，也便于在外侧布置快拆压板或焊接支座。

　　建模时先以回转体思路确定内外径关系：内孔需匹配被夹持管材的外径区间，并预留装配公差与弹性变形量；外径则根据所需夹紧刚度、材料壁厚以及周边空间共同确定。单边凸缘的厚度不能过薄，否则在轴向受力时容易翘曲；也不宜过厚，否则会增加材料占用并压缩相邻零件的安装空间。圆柱段长度应覆盖有效抱紧区域，过短会使压强集中在窄环带，过长则浪费空间且不利于管路弯曲过渡。

　　安装边界方面，需重点核对凸缘外径与相邻壁板开孔、沉台或固定压板的避让关系。若采用侧面螺钉压紧，夹体开口位置与螺钉孔中心距要保证工具操作空间；若采用整体压入式装配，则应控制外圆与安装座孔的配合，保证压入后不发生偏心。内孔边缘建议保留微小倒角，既可引导管材插入，也能减少尖锐棱边对卫生级软管或薄壁金属管的划伤。

　　结构细节上，回转面之间的台阶过渡应尽量圆滑，避免在受夹紧力时形成应力突变。若用于潮湿冲洗环境，材料通常选择耐腐蚀金属，壁厚需兼顾弹性抱紧与长期抗松弛；若用于高温清洗工况，还应考虑热膨胀差对内孔夹持力的影响。三维建模过程中应保留同心度、端面垂直度和关键壁厚，这些几何特征直接决定夹箍装配后是否能均匀贴合管外壁，并在反复拆装后维持稳定夹持性能。
