一英寸卫生级气动换向阀结构设计

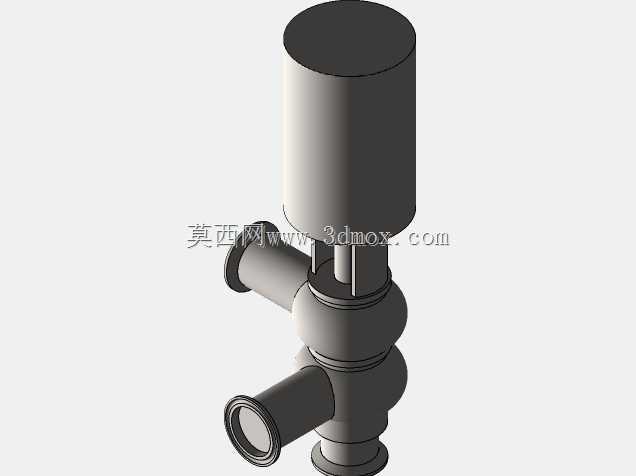

　　该模型呈现的是一台一英寸规格的卫生级气动换向阀，整体采用立式驱动加侧向三通流道的布局，主要面向食品、乳品、饮料等对管路洁净度有严格要求的流体输送场景。在这类生产线中，介质往往需要在不同罐体、泵组或灌装支路之间切换，若采用多只普通阀门组合，不仅管路焊点增多、死角增加，还会让CIP清洗回路变得复杂。单台换向阀通过内部阀芯的升降或旋转改变流道连通关系，能够在更短的管路长度内完成流向切换，减少物料残留与微生物滋生风险。

　　从结构上看，上部圆柱形腔体用于容纳气动执行元件，外部轮廓简洁，没有多余的凹槽和外露螺栓，便于日常擦拭和冲洗。中部阀体为圆滑过渡的三通结构，两个侧向接口呈近似90度布置，下部保留第三路接口，可根据工艺需要实现一进两出、两进一出或旁路切换。接口形式采用快装卡箍连接，配合标准卫生级卡盘，安装时无需焊接，拆卸维护和密封圈更换都比较方便；这种连接方式也能在设备改造时快速调整管路走向。

　　建模过程中需要重点控制几个边界尺寸。首先是接口中心到阀体底部的距离，它决定了阀体贴墙或贴近机架安装时是否会与管道支架发生干涉；其次是上部执行器直径与总高度，这部分在密集管廊中会影响上方操作空间，尤其在多阀并排安装时，相邻执行器之间要预留手指操作和气管插拔的余量。侧向两接口的同轴度或夹角公差也不能忽视，若模型中接口位置偏差过大，实际装配时会强行拉扯管道，造成卡箍密封面受力不均，进而出现渗漏。

　　流道设计方面，内壁过渡应尽量圆滑，避免突然扩径或直角转折。食品介质中常含有颗粒或粘稠物料，流道突变容易造成局部滞留，清洗时也难以形成稳定的湍流冲刷效果。阀芯与阀座的配合区域是密封核心，三维建模时应清晰表达启闭件的行程空间，同时考虑密封圈的安装槽位置。气动执行部分与流体腔之间通常设置隔离结构，防止润滑脂或压缩空气杂质污染物料，这一点在卫生级应用中尤为关键。

　　在设备选型阶段，工程师可利用该模型核对阀门口径与现有管道的匹配关系，确认气动接口方向、检修空间以及执行器顶部是否需要加装反馈装置。对于布局紧凑的模块化管板，还可以将多台换向阀与弯头、三通、泵体一同装配，检查操作面高度和维护通道。整体而言，这类阀门的价值不只在切断功能，更在于通过集成化流道减少管路死角、降低清洗成本，并在频繁切换的生产工艺中保持稳定的密封与流向控制。
