食品工业用1英寸圆柱视镜夹具

　　该结构面向食品、饮料及类似洁净流体管路中的观察段使用，核心作用是在两段管道之间形成一段可视通道，便于运行人员确认介质流动状态、液位、颜色变化以及是否存在气泡或沉积。与普通焊接视镜不同，这种圆柱式夹具把透明筒体夹在两端金属法兰之间，既保留了周向观察范围，也便于在维护时拆解、清洗和更换密封件。

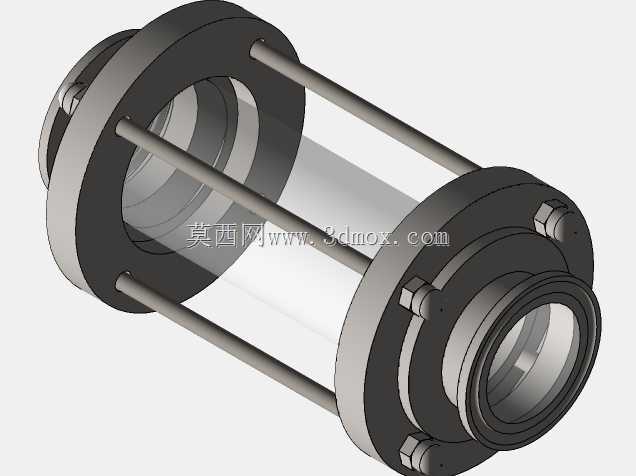

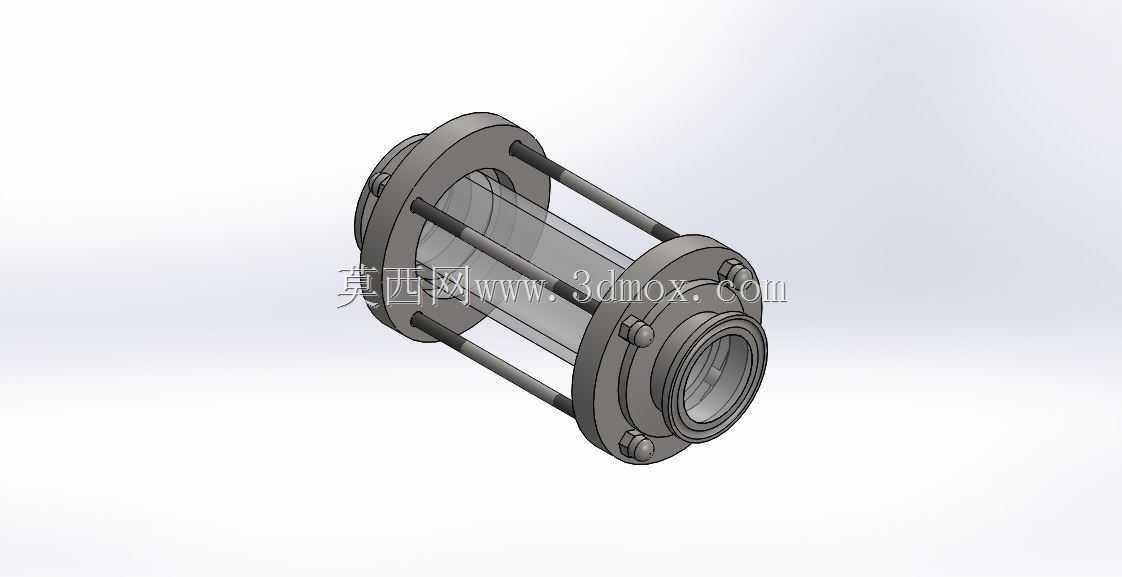

　　从实际布置看，两端法兰承担与外部管线对接的任务，中心透明筒体提供观察窗口，外侧多根拉杆沿圆周分布，将两端法兰拉紧并限制筒体轴向窜动。拉杆不是简单装饰件，其数量、直径和分布圆直接决定夹紧力是否均匀；若受力偏载，透明筒体端部容易出现局部应力集中，密封面也可能产生缝隙。设计时需要先确定法兰端面与筒体接触区域，再根据密封压缩量反推拉杆预紧范围，避免现场装配时一侧过紧、一侧虚接。

　　端部连接位置采用台阶定位思路，透明筒体装入后由法兰内孔或止口限定径向位置，这样在管道振动、温度变化或短时压力波动下，筒体不会与金属边缘发生摩擦磕碰。密封区域应围绕筒体端面形成连续闭合压缩带，尤其在食品工况中，残留死角越少越好，因此配合面应尽量平顺，减少难以清洁的凹槽。模型中可见的螺栓、螺母和端部压紧件，需要在三维装配阶段检查干涉关系，特别是扳手空间和拉杆装入顺序，不能只看爆炸状态下的位置关系。

　　外形边界方面，1英寸规格决定了两端接口尺寸较小，但整体外径会因法兰、拉杆和观察筒体而明显增大。选型时不能只核对公称通径，还要确认法兰外圆、拉杆分布圆、总长度以及相邻阀门、弯头、管支架之间的净距。若把它布置在靠近墙面或设备侧板的位置，法兰紧固件可能没有足够操作空间；若安装在振动较大的管段，还应在附近增加支撑，避免透明筒体长期承受附加弯矩。

　　建模过程中应把透明筒体、金属法兰、拉杆和紧固件分层处理。透明件重点表现壁厚均匀性和端部承压边界，金属件重点表达法兰密封面、螺栓孔位置和倒角过渡。对结构工程师而言，这类模型的价值不在外观渲染，而在于验证装配逻辑：筒体是否能顺利落入两端止口，拉杆是否沿直线穿过，螺母锁紧后是否压到正确平面，以及观察方向是否被外侧杆件遮挡。把这些边界条件落实到模型里，后续出工程图、编制装配工艺和现场维护都会更顺畅。
