食品工业用一英寸溢流泄压阀结构设计

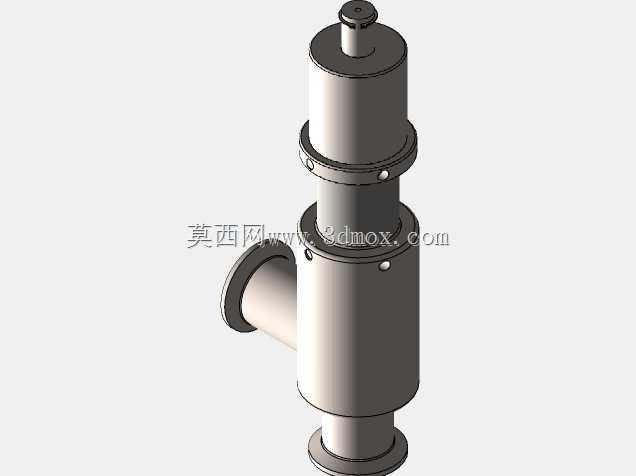

　　在食品饮料、乳品加工以及生物制药的洁净管线中，溢流泄压装置往往承担着系统压力稳定与设备保护的双重职责。这款一英寸规格的溢流阀采用立式直通加侧向出口的布局，主体由上部调节机构、中部阀腔与下部进料段组成，侧出口用于将超压介质回流至缓冲罐或排放管路，整体结构紧凑，能够在有限的设备夹层或管廊空间内完成安装。从实际工况来看，这类阀门常布置在离心泵出口、换热器下游以及CIP清洗回路的压力敏感段，当管路内压力超过设定阈值时，阀芯自动抬起释放多余流量，避免过滤器、软管或密封件因瞬时水锤受损。设计过程中首先要确定的是过流断面与行程的匹配关系，一英寸公称通径对应的入口流速通常控制在每秒一到两米之间，

　　阀瓣开启高度需要保证侧出口面积不小于入口截面积的百分之八十，否则泄压时会产生明显节流噪声并引发阀瓣振荡。上部的调节螺套与弹簧腔采用分体式装配结构，既方便设定不同的开启压力，也便于后期更换弹簧刚度以适配多批次生产工艺。阀体外表面没有多余的凹槽和尖角，法兰与筒体过渡处均做圆弧处理，这种几何处理方式并非单纯为了外观，而是为了减少物料残留，满足卫生级清洗要求。安装边界方面，竖直方向需要预留足够的操作空间用于顶部压力调节，侧向出口与相邻管道之间应保留拆装法兰的扳手空间，底部入口与竖直管线同轴连接时，要确保管道支撑能够承受阀体自重以及泄压瞬间产生的反作用力。建模时需要重点关注几处配合：阀瓣与阀座的密封锥面同轴度、弹簧上下定位座的对中关系，

　　以及侧出口与主腔体相交处的相贯线过渡。若密封面偏心，会导致整定压力漂移；若弹簧导向不足，长期动作后容易出现卡涩。筒身的紧固螺钉沿周向均匀分布，既承担上下段连接，也保证内部密封垫压缩量一致。对于结构工程师而言，这类阀门的三维建模不仅是外观复刻，更要把装配顺序、运动行程和干涉检查纳入考量，例如阀瓣全开位置时不能与调节螺套发生碰撞，弹簧并紧状态下仍需留有少量余量。侧出口的角度选择也有讲究，九十度侧向布置有利于介质平稳转向，减少对管壁的冲蚀，同时使回流方向更易接入储液容器。在材料层面，与介质接触的表面通常采用抛光不锈钢，非接触的外部结构可根据成本选择铸件或棒料加工件，但三维模型中仍需将不同材质的零件单独划分，便于后续生成工程图与明细表。整体来看，该阀门结构兼顾了压力调节、卫生清洗与紧凑安装三方面需求，是洁净流体系统中较为典型的安全附件。
