钎焊板式液冷换热单元结构设计

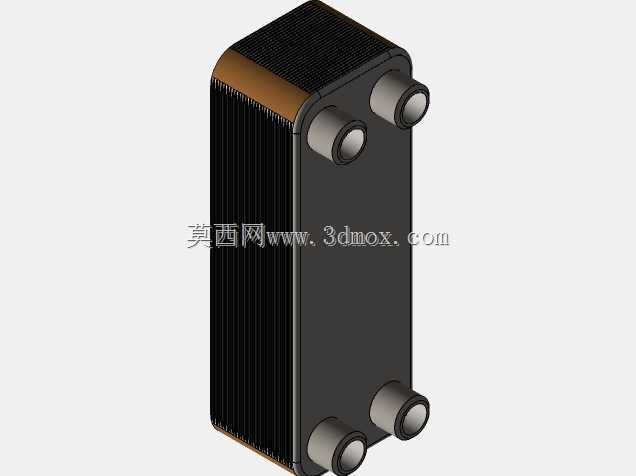

　　该模型呈现的是紧凑型钎焊板式换热器的完整外部结构，四个流体接口分置设备两端，形成清晰的双流程进出通道，可在狭小安装空间内完成两种介质间的热量传递。从结构特征看，整机采用立式长方体布局，主体由多层冲压不锈钢板片叠合后钎焊成型，板片外侧保留连续的波纹压型轮廓，既承担内部湍流强化作用，也构成设备自身的承压外壳，无需额外加装厚重壳体，整体体积远小于同换热功率的管壳式设备。接口采用同轴圆柱外伸形式，端部预留标准管接口对接基准，现场可直接与硬管或软管总成连接；上下两组接口的中心距、外伸长度与端面直径均按常规管路安装边界设定，选型时只需核对接管通径与安装面间距，即可快速嵌入机组框架。这类结构在工程中常用于冷水机组冷凝侧、液压站油冷却、

　　空压机余热回收以及暖通空调的水-水换热环节。板片间的人字形波纹在极低流速下即可诱发流体湍流，大幅降低壁面结垢速率，同时让换热系数在相同流速下显著高于光滑管束；钎焊形成的全密封焊缝取消了传统垫片密封，能够承受更高的工作压力与温度，也避免了垫片老化带来的后期维护问题。建模过程中，外部轮廓严格还原板片叠压后的真实棱边与圆角过渡，接口根部的焊接加厚区、端板边缘的包边结构均有体现，可直接用于设备布局干涉检查、接管走向校核与机房安装空间模拟。对于结构设计人员而言，该模型可作为换热站撬装布置的基础部件，验证周边阀门、管道与检修空间的匹配关系；对设备选型人员来说，可借助其外形边界评估立式安装时的固定方式，确认底座支撑面与接口受力方向是否合理。整机没有外露运动部件，运行时依靠板片自身刚度承受压力波动，安装时只需保证四个接口不受额外管道弯矩，即可长期稳定工作。
