管道连接用弯角伸缩接头结构

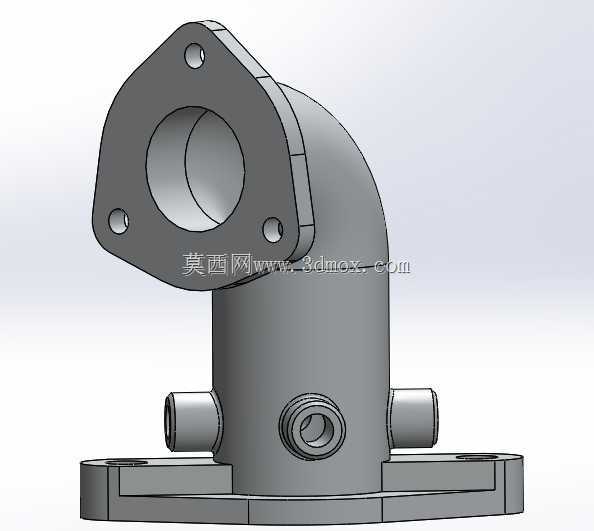

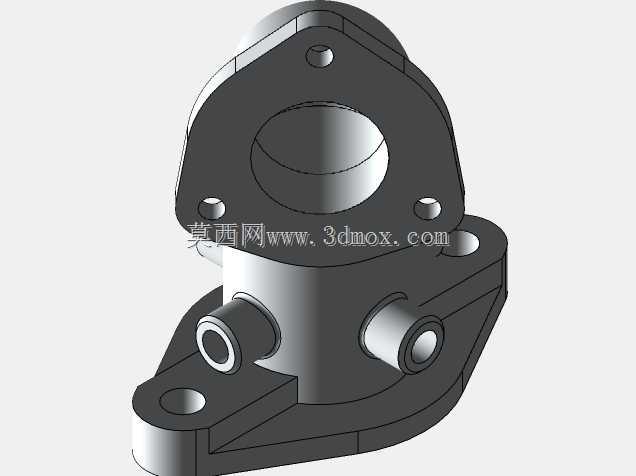

　　该类弯角伸缩接头主要应用在工业流体输送管路的布设场景中，常见于化工流体管线、车间压缩空气支路、中小型液压站外围管路以及给排水改造项目里，用来补偿管路安装时产生的轴向位置偏差，同时抵消管路运行中因温度变化带来的热胀冷缩位移，避免硬连接状态下管路焊缝、法兰密封面长期受交变应力出现渗漏甚至开裂。从结构上看，主体采用90度弯腔作为流向转向载体，一端设置带三个安装孔的三角形法兰对接面，法兰端面预留密封垫安装沉位，对接时可通过螺栓与对应管路法兰锁紧，三个孔位呈非对称三角排布，能在安装空间受限的场景下快速对位，无需反复旋转整段管路找正孔位。弯腔侧壁对称布置两个外伸小接口，可作为测压、排气或者旁通支路的取源口，无需在主管道上额外开孔焊接，

　　减少现场施工的动火作业量；弯腔下部的基座带有两个长条形安装固定位，可通过U型螺栓或者压板将接头整体固定在管路支架上，抵消管路内流体脉动带来的振动，避免接头长期受振出现连接松动。设计阶段优先考虑了管路安装的容错性，伸缩段采用同轴套接结构，套接配合面预留合理间隙，既保证轴向伸缩滑动顺畅，又不会因间隙过大造成流体在腔内形成紊流区，增大管路压损。外形边界上，法兰端外接圆尺寸适配常规中低压管路法兰规格，弯腔转向半径经过核算，可避免流体转向时出现流速骤降、杂质沉积的问题，下部基座的安装孔间距匹配通用管架的安装孔距，无需额外定制转接支架。建模过程中，所有配合面均保留了实际加工所需的拔模斜度与倒角，法兰密封面的平面度区域、

　　套接段的配合公差带都在模型中做了对应区分，结构工程师可直接基于该模型调整接口通径、安装孔距来适配不同压力等级、不同输送介质的管路需求，也可将其作为标准件导入管路总装模型，提前校验管路布设时与周边设备、桥架的空间干涉情况。
