铰接式机械连接支撑构件结构设计

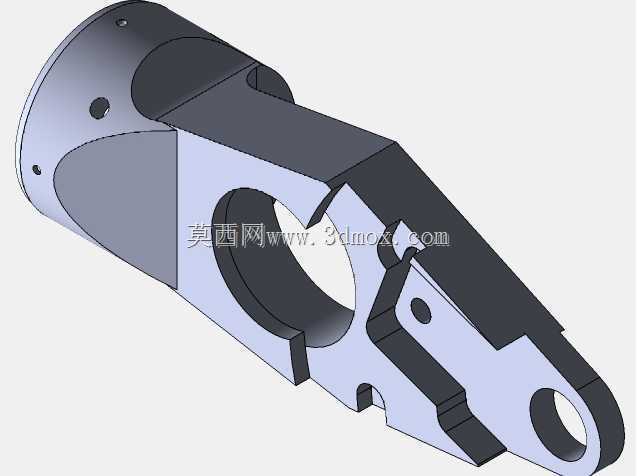

　　该构件属于铰接式传动连接类机械零件，整体采用一体化铸锻后精加工的成型思路，主体为半包覆筒状基座搭配分叉式铰接臂结构，主要用于需要实现定轴摆动、载荷传递的铰接工位，常见于工程机械执行端、工装夹具联动机构、轻工设备摆臂组件中，承担径向载荷承接与周向摆动导向的双重作用。

　　从安装边界来看，构件左端的半圆柱筒座为核心安装基准，筒壁预留三个均匀分布的沉头紧固孔，可穿过内六角螺钉与配套的圆形轴座、回转缸端面或者固定支架端面完成锁附，筒座内径与配套轴径采用H7/h6小间隙配合，装配后可保证筒座与对接端面的同轴度，避免铰接摆动过程中出现径向窜动。筒座外侧做了局部铣平处理，既可以作为装配定位的靠肩面，也能预留出传感器安装、走线的避让空间，不会与周边相邻的管路、紧固件发生运动干涉。

　　向右延伸的分叉式臂体是载荷传递的核心区段，臂身中部开设大直径通孔，该孔可穿装铰接销轴，与相邻的连杆、摆杆形成转动副，孔位周边做了加厚凸台处理，用来抵消销轴传动过程中产生的挤压应力，避免长期交变载荷下孔位出现失圆变形。臂体末端收窄为双耳片结构，两个耳片上开设同轴的小直径销孔，可与驱动元件的输出端、复位弹簧组件或者末端执行工装形成铰接，耳片间隙可根据对接件的厚度做适配修配，保证铰接转动无卡滞、轴向无明显旷量。

　　设计过程中对臂身的受力路径做了针对性优化，载荷从末端销孔传入后，沿臂身两侧的加强筋向中部大孔、左端筒座均匀分散，臂身侧面采用斜切过渡而非直角衔接，既消除了铣削加工的应力集中死角，也有效控制了构件整体重量，在保证抗弯、抗扭截面系数满足工况载荷要求的前提下，减少了不必要的材料冗余。构件所有棱边均做了R2-R3的倒角处理，销轴孔两端预留了油封安装槽位，可加装防尘密封圈，阻挡粉尘、切削液进入铰接摩擦面，延长销轴与衬套的更换周期。

　　实际选型适配时，需重点核对左端筒座的安装孔位分布圆直径、中部铰接孔与末端销孔的中心距，该中心距直接决定整个摆臂机构的传动比与摆动行程，同时要确认臂体摆动全行程范围内，筒座外圆、臂身外侧与周边设备构件的最小安全间隙≥3mm，避免摆动过程中出现剐蹭干涉。该构件可适配衬套压装、自润滑轴承镶嵌两种不同的铰接方案，针对无定期润滑工况的使用场景，可直接在孔位内压入含油衬套，降低后期维护频次。
