并联臂3D打印机挤出冷却末端结构

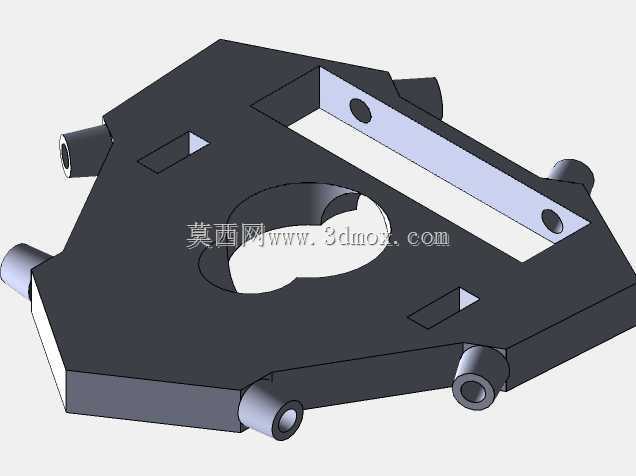

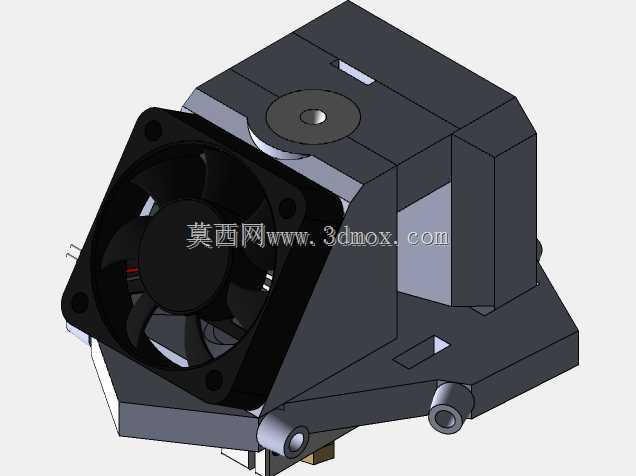

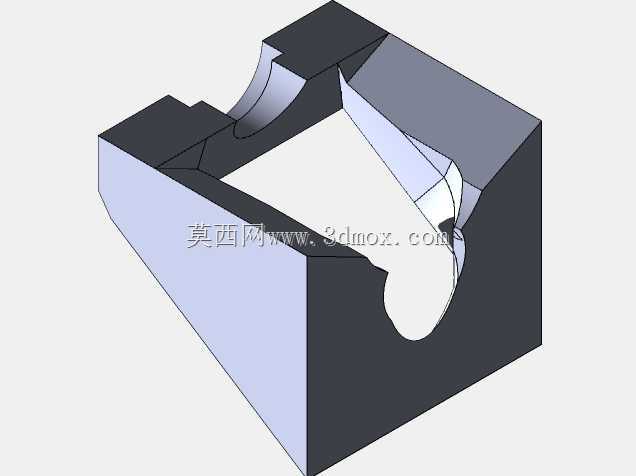

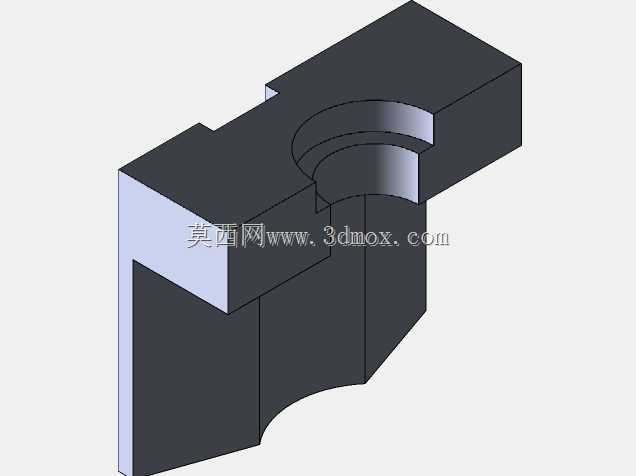

　　该结构为Delta架构3D打印机的末端效应器，承担耗材熔融挤出、成型区散热及热端固定功能，是并联臂设备运动链最终执行端。设计上采用一体化安装基座，将挤出机构、轴流散热风扇与喉管冷却风道整合为紧凑模块，减少悬臂负载对高速运动定位精度的影响。风扇以倾斜姿态布置，出风口正对喉管散热鳍片，可在近端形成强制对流，避免热量沿喉管上传导致耗材提前软化、堵料。基座预留多组安装孔位与定位柱，既适配HE3D机型的并联臂拉杆铰接点，也为不同规格挤出轮组件、自动调平探头及喷嘴更换留出扩展空间。底部喷嘴中心与三臂铰接点保持同心布置，保证运动学解算时刀尖点位置稳定；侧面过线槽用于规整加热棒、热敏电阻及风扇线缆，降低高速往复运动中的拖拽与干涉风险。从安装边界看，

　　整体外廓需控制在并联臂工作半径与安全间隙内，风扇外侧不得触碰机架或打印件，基座下方需保留喷嘴清理、平台调平所需操作空间。结构设计优先考虑轻量化与刚性平衡，壁厚与加强筋在满足热端固定、风扇振动约束的同时降低运动惯量，使Delta设备在高速抬升、换向和圆弧插补时减少残余振动。实际应用中，该效应器直接决定出丝稳定性、首层附着效果和桥接打印质量，风道走向、风扇倾角、喉管夹持长度及喷嘴同心度均需在建模阶段反复校核。通过三维装配可检查拉杆球头铰接行程、线缆弯折半径和热端拆装顺序，避免后期干涉；对散热流场与安装基准的统一规划，也使该末端模块能够服务于耗材测试、喷头升级及多机型改装等工程场景。
