薄型带导杆气动执行器结构设计

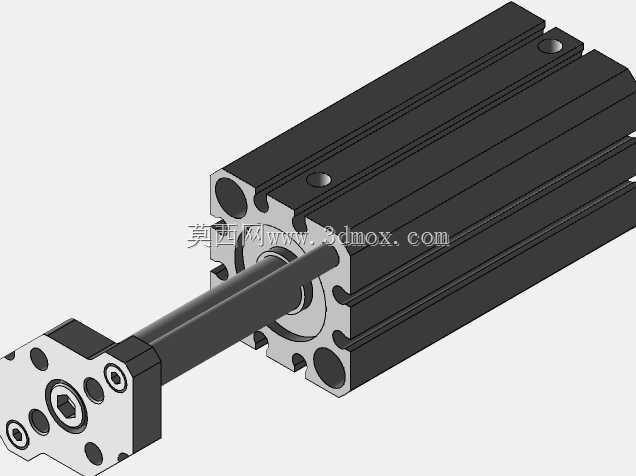

　　该模型呈现的是一款紧凑型带导杆气动执行器，整体采用缸体与前端导向板一体化布局，活塞杆从缸体中心伸出，前端板通过两根平行导杆与缸体端盖形成刚性导向约束。这种结构的核心价值在于抑制活塞杆伸出过程中的径向偏转与扭转，在承受侧向负载时仍能保持稳定的直线往复运动，相比普通自由安装气缸，其抗偏载能力和重复定位精度更有优势。

　　从实际产线应用来看，这类执行器常见于空间局促但需要平稳推送的工位：例如轻工装配线上的工件顶升、夹具夹紧、料道挡停、电子产品检测工位的探针下压，以及包装设备中的推盒、压盖、分选动作。由于自带导向结构，设计人员无需额外为其配置直线导轨或导向轴，能够直接简化安装板结构，减少装配调试时的同轴度校正工作量。

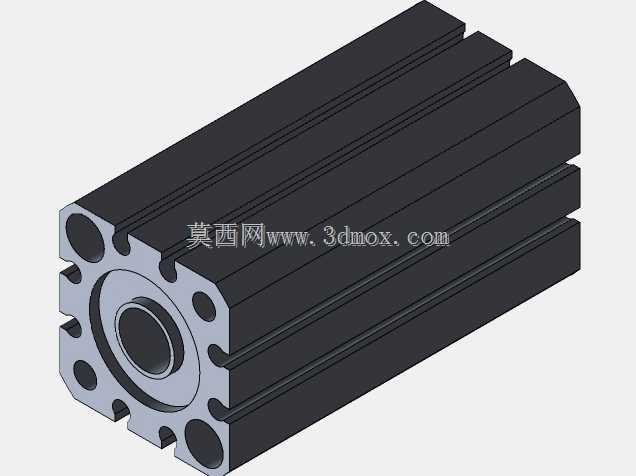

　　缸体外形为规则矩形截面，侧面与端面预留有标准安装孔位，支持从缸体上方、下方或侧方进行固定；前端导向板上也布置了螺纹孔与定位孔，便于直接连接推板、压块、吸盘支架等执行末端。这种多面安装特性使其在密集排布的自动化模组中更容易布置，尤其适合安装在治具板内部、转盘下方或输送线侧边等狭窄区域。

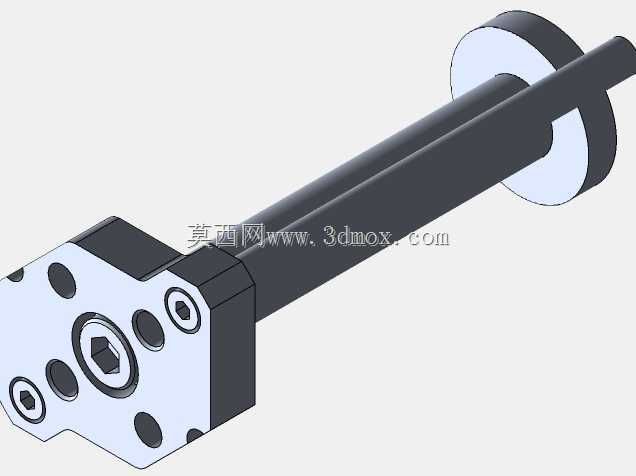

　　建模时重点还原了缸筒沟槽、端盖螺钉、活塞杆与导向板之间的配合关系，以及导杆穿过端盖的运动边界。结构上，压缩空气进入缸体无杆腔或有杆腔后推动活塞移动，导杆随前端板同步伸缩，既承担导向功能，也分担部分侧向力矩。设计选型时需要结合行程、推力、工作压力和允许侧向载荷校核安装间距，避免导杆承受超出范围的弯矩而导致磨损加快。

　　外形尺寸方面，模型保持了薄型缸短轴向长度的特点，在相同行程下能够压缩设备整体厚度；安装边界则集中在缸体矩形轮廓与前端板孔系范围内，运动过程中除活塞杆组件沿轴向伸缩外，无其他外摆部件，便于在三维布局中进行干涉检查。对于结构工程师而言，该模型可直接用于工位布局验证、安装板开孔设计、气路接口避让以及与周边传感器、缓冲件、限位螺钉的匹配校核。
