机用螺杆式夹紧台虎钳结构设计

　　在常规机械加工、钳工修配、小型工件装配场景里，这类螺杆驱动的夹紧虎钳是工位上最基础也最高频使用的工装，不管是台式钻床的工件定位、铣床的小件夹持，还是钳工工位的零件修锉、小部件组装，都需要这类夹具提供稳定的夹紧力，避免工件在加工或装配过程中出现位移、窜动，保障加工精度与操作安全。

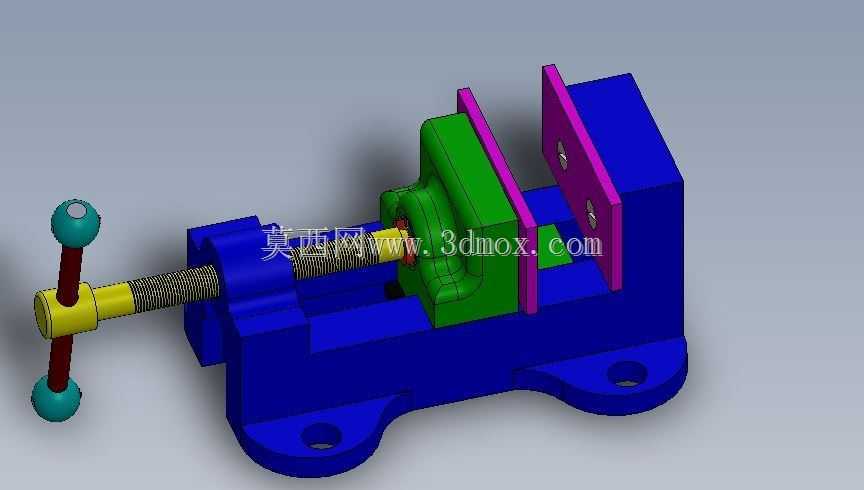

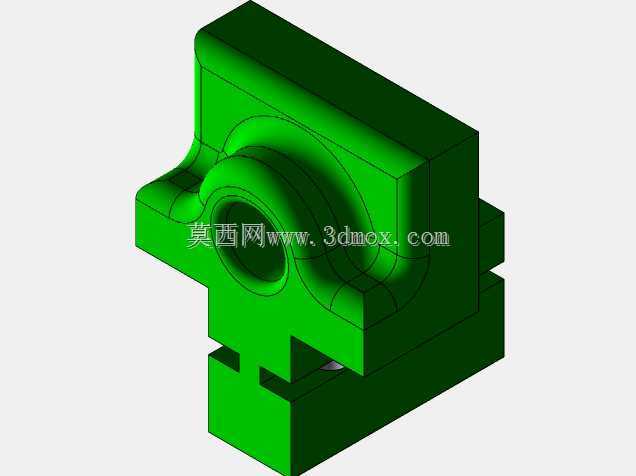

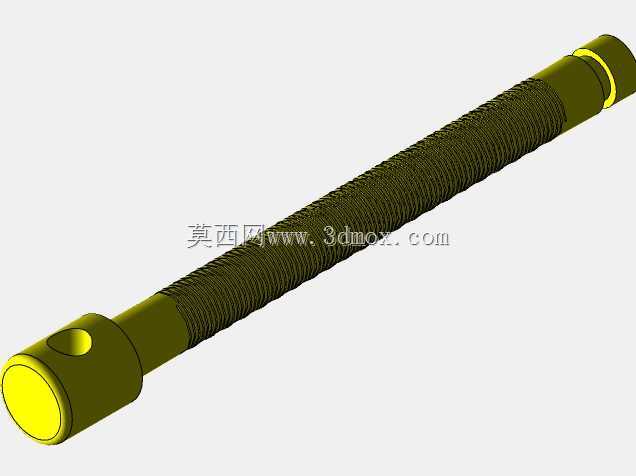

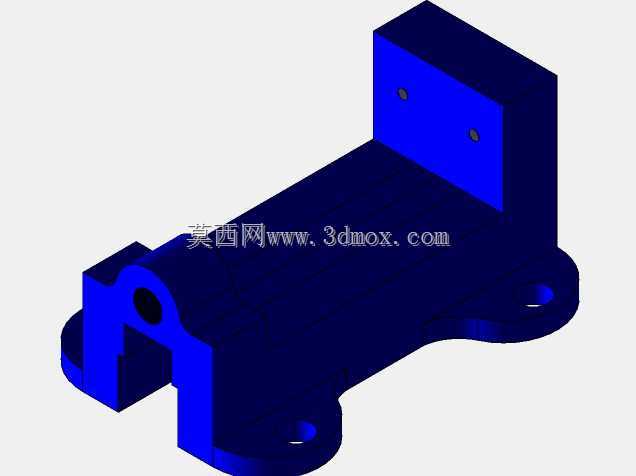

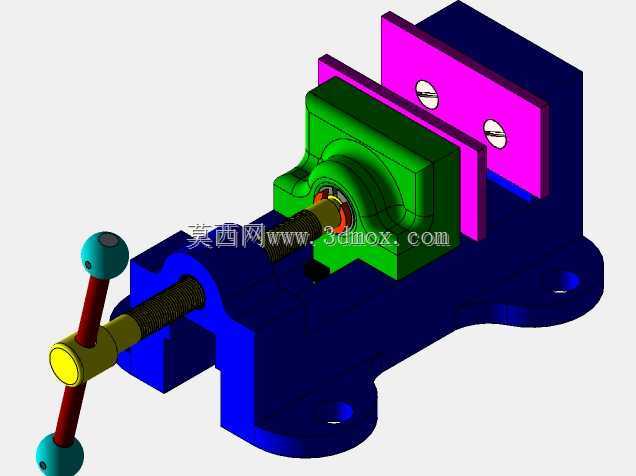

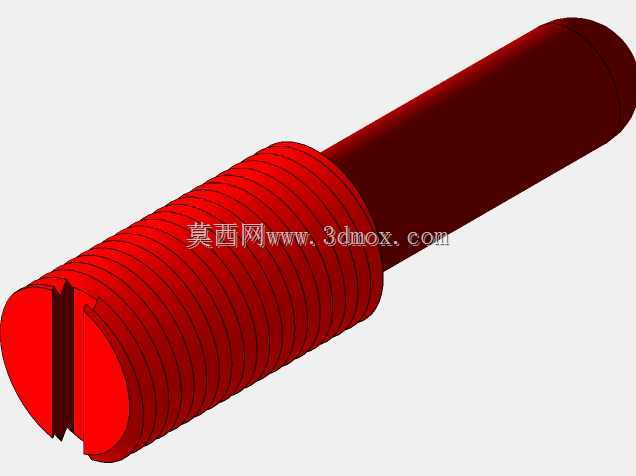

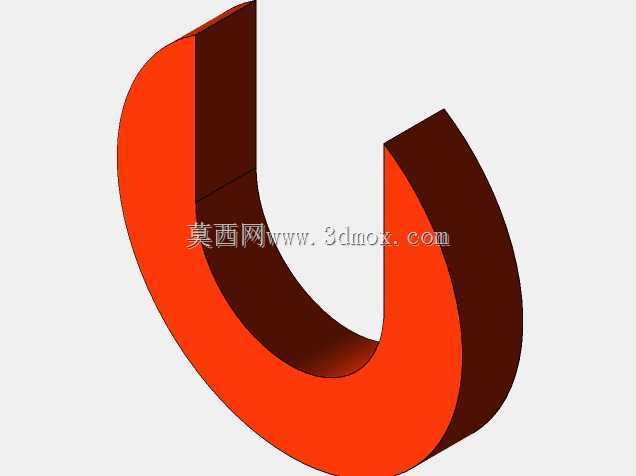

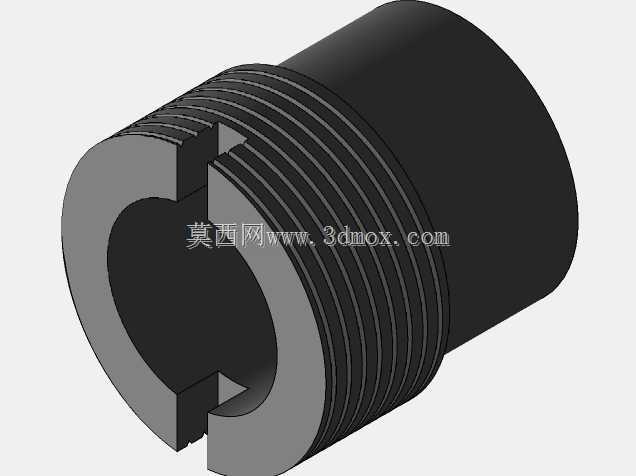

　　从结构设计逻辑来看，这款虎钳采用了最成熟的滑动螺杆传动方案，整体底座采用带安装孔的耳式结构，两个安装孔分布在底座两端的延伸支耳上，安装时可以通过螺栓直接固定在机床工作台或者钳工台面上，安装边界需要预留出操作手柄的回转空间，避免手柄转动时与台面上的其他工装、挡板产生干涉。固定钳身与底座为一体化结构设计，保证整体刚性，活动钳身通过底部的导轨槽与固定钳身的导向滑轨配合，传动螺杆穿过固定钳身的端部支撑座，与活动钳身内部的螺母块配合，当转动端部的操作手柄时，螺杆旋转带动螺母块沿轴向移动，进而推动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧动作。

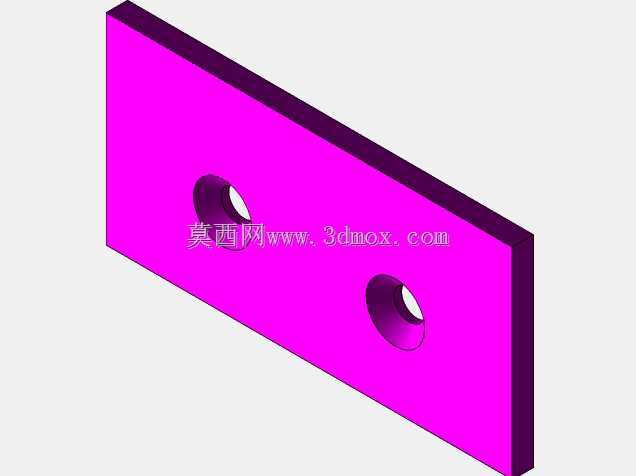

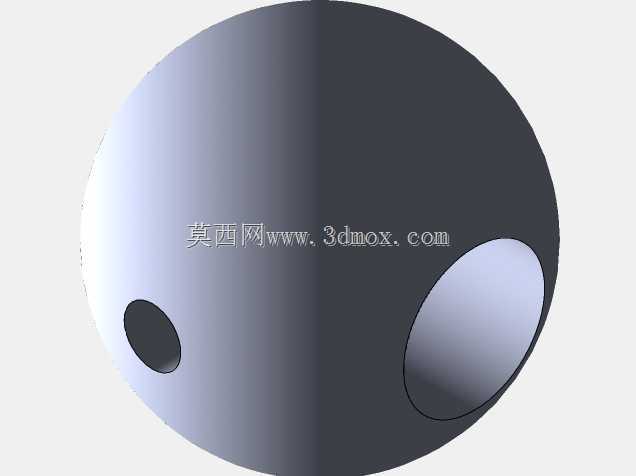

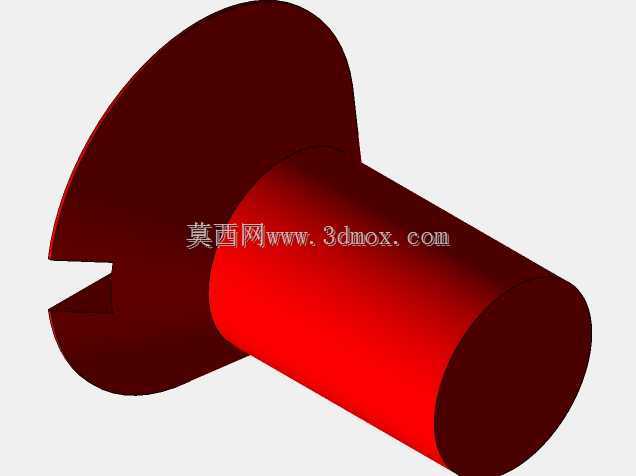

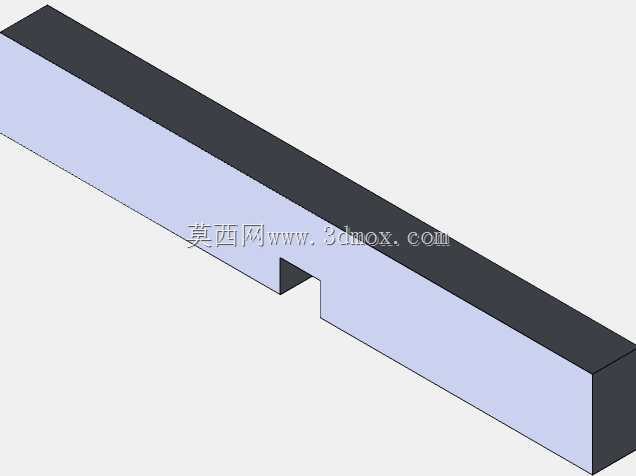

　　钳口部分采用了可拆卸式的钳口板设计，两块钳口板分别通过沉头螺钉固定在固定钳身和活动钳身的夹持面上，钳口板表面加工有交叉的防滑齿纹，能够在夹紧工件时增大接触摩擦力，避免光滑工件受切削力时出现打滑移位；当钳口板长期使用出现磨损、齿纹磨平后，可以直接拆卸更换钳口板，不需要更换整个钳身，大幅降低工装的维护成本。操作手柄采用了球头横杆结构，横杆两端的球头设计能够让操作人员在转动手柄时更好地施力，相比直杆手柄更不容易打滑，同时横杆的力臂长度经过匹配设计，不需要借助加力杆就能够提供足够的夹紧力矩，满足常规小件加工的夹紧力需求，同时也避免夹紧力过大导致薄壁工件被夹变形。

　　从功能特性上看，这款虎钳的导轨采用了燕尾式导向结构，相比平导轨拥有更好的导向精度和抗倾覆能力，在夹持不规则工件、受力点偏离钳身中心时，也能够保证活动钳身不会出现翘曲，保持钳口的平行度，保障夹持精度。钳身的开合行程覆盖了常规小型工件的夹持尺寸范围，能够满足绝大多数五金小件、塑料样件、铝制加工件的夹持需求，不需要频繁更换夹具。整体结构没有复杂的液压、气动元件，纯机械传动的结构可靠性极高，日常使用几乎不需要复杂维护，只需要定期在螺杆、导轨配合面涂抹润滑脂，就能够长期保持操作的顺畅性，不会出现卡滞、传动卡顿的问题。

　　在实际选型适配时，需要注意这类虎钳的夹持行程与工作台的安装尺寸匹配，安装时要保证钳身的导轨方向与加工进刀方向垂直，避免加工时的切削力直接作用在螺杆的径向方向，保护螺杆传动结构不会受径向冲击力变形。针对不同的加工场景，还可以在钳口板上加装软质钳口垫，比如铜垫、尼龙垫，用来夹持表面精度要求高的工件，避免夹伤工件表面，这也是这类通用虎钳的拓展使用方式，不需要改动原有结构就能够适配不同的夹持需求。

　　从建模设计的角度来看，这款虎钳的建模过程需要重点关注几个配合公差：首先是导轨与活动钳身导向槽的配合间隙，间隙过大会导致活动钳身晃动，夹持精度下降，间隙过小则会导致滑动卡滞，操作费力；其次是螺杆与支撑座、螺母块的同轴度，同轴度偏差过大会导致螺杆转动阻力大，长期使用会出现螺杆弯曲、磨损不均的问题；另外钳口板安装后需要保证两个夹持面的平行度，平行度超差会导致工件夹紧时受力不均，加工时容易出现松动。整体建模时所有的安装孔、配合面都做了对应的倒角处理，既能够避免装配时出现锐边割手的问题，也能够引导零件顺利装配，降低装配难度。
