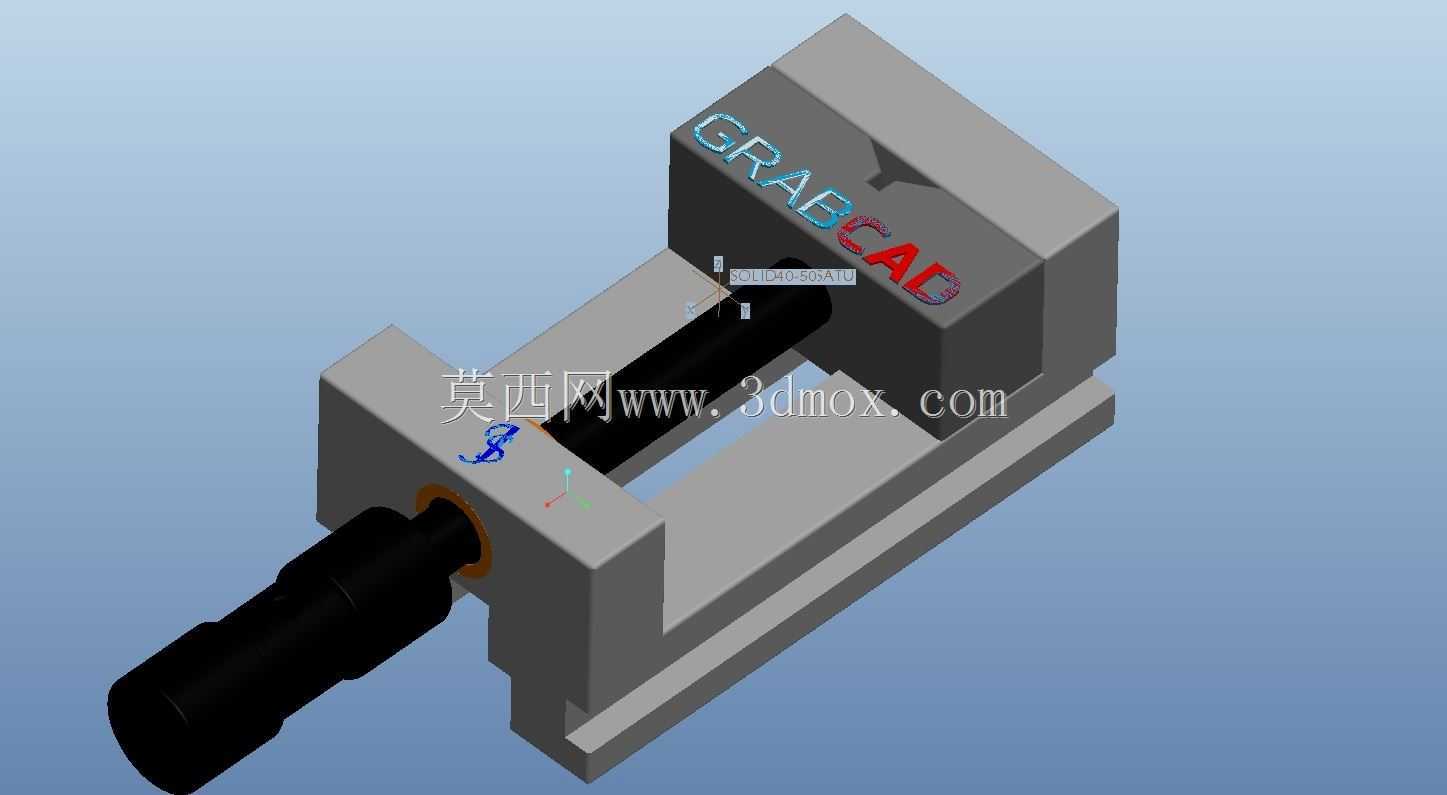

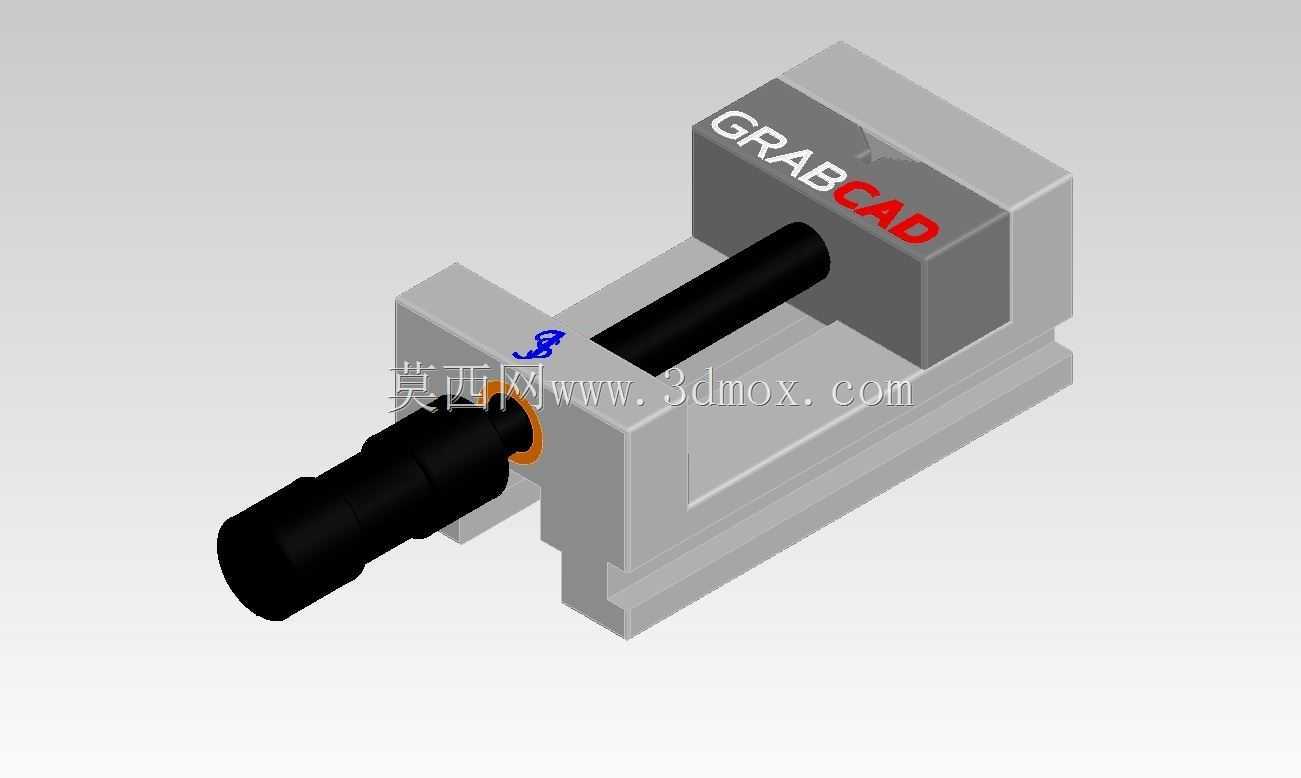

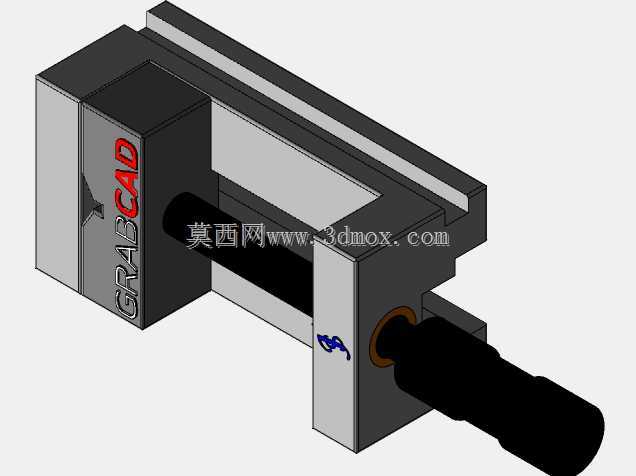

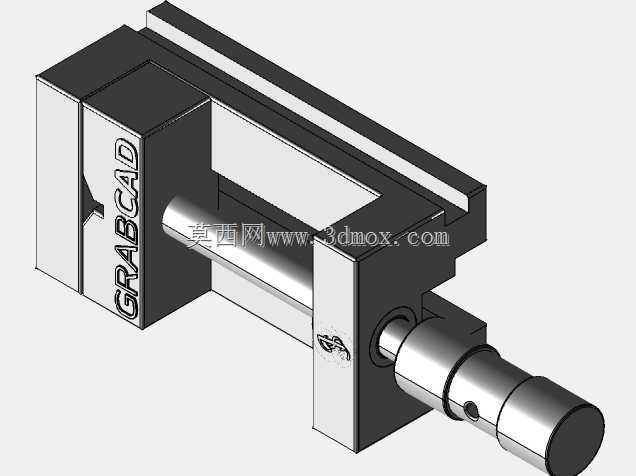

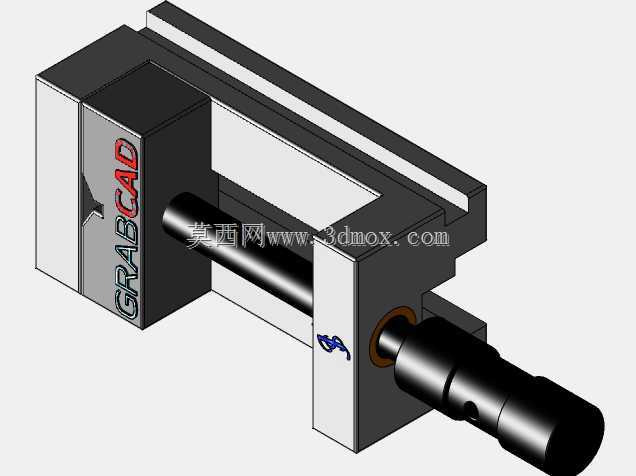

机加工工装用精密平口虎钳结构

　　这套虎钳结构的建模逻辑完全围绕车间实际装夹需求展开，没有多余装饰特征，所有几何尺寸都服务于刚性、行程与安装适配性。固定钳身与活动钳身的贴合导轨采用整体式矩形导向结构，建模时特意保留了导轨面的配合余量示意，区别于普通外观模型，能直接用于工装布局干涉校验。

　　从应用场景看，这类虎钳是铣床、钻床、加工中心工位最基础的通用工装，也可在钳工划线、工件去毛刺工序中使用。模型完整还原了丝杠驱动的夹紧原理：旋转端的方头配合加力杆即可推动活动钳身沿导轨平移，钳口闭合后依靠丝杠自锁特性保持夹紧力，即便承受铣削侧向载荷也不会松脱。固定钳身底部的定位凸台与安装孔位按标准机床T型槽间距设计，可直接匹配常见工作台的槽距，安装边界清晰，布局时无需额外测算底座占位。

　　设计思路上优先保证夹持刚性：钳身主体采用厚实的箱型截面，避免薄壁结构在重载装夹下产生形变；活动钳身与导轨的配合长度覆盖全行程，消除夹紧时的翘曲余量；钳口部位预留了可更换硬钳口的安装槽，长期使用磨损后只需更换钳口条，无需整体报废钳体。丝杠与活动钳身的连接采用浮动式螺母结构，既保证传动顺畅，又能补偿少量装配同轴度误差，降低加工与装配精度要求。

　　外形尺寸方面，模型按常规中小型机用虎钳比例构建，底座长度、钳口宽度、最大开口行程均符合车间常用规格，整体高度适配机床加工的安全作业区间，不会因钳体过高导致刀具悬伸过长。建模时拆分了固定钳身、活动钳身、丝杠、螺母、钳口板等独立零件，可直接用于装配体干涉检查、运动仿真，也能作为工装库标准件调用，在自动化上下料工位布局中，可快速验证虎钳与机械手、夹具的空间避让关系。

　　细节上，丝杠端部的轴承位、底座的排屑缺口、钳身侧面的吊装孔都有完整体现，这些特征都是实际量产虎钳的必备结构，而非简化的概念造型。对于设备选型人员，可通过模型直观评估装夹范围与工作台适配性；对于结构设计从业者，可参考其导轨受力布局、丝杠传动的选型匹配逻辑，理解通用工装在刚性、操作性、维护性之间的平衡取舍。
