四孔按钮安装盒结构设计

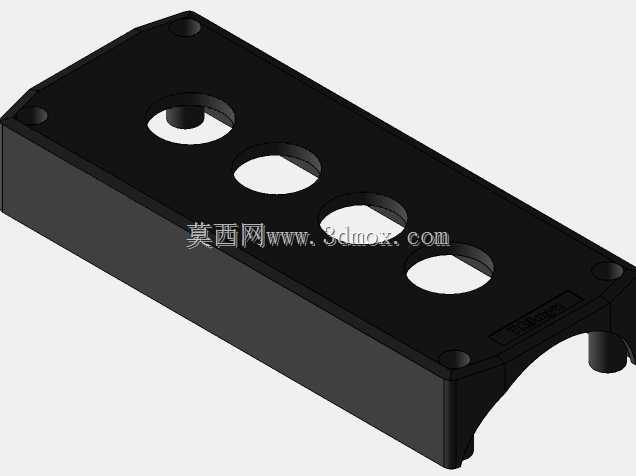

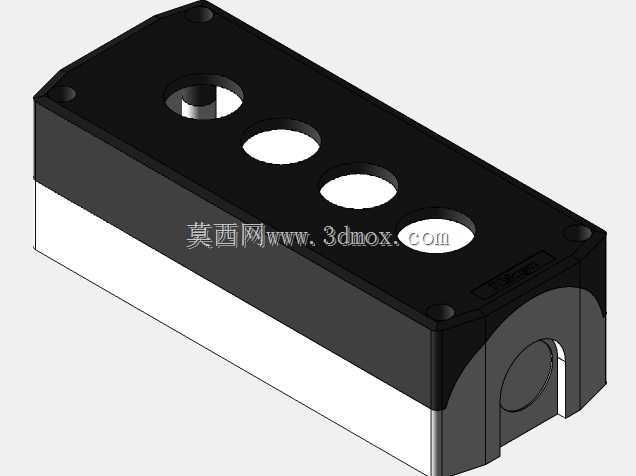

　　这款四孔按钮安装盒主要面向工业现场的操作工位布局需求，常见于自动化生产线旁的工位操作端、小型设备的本地控制单元、检修工位的临时操作点位等场景，用来集中收纳安装四个标准规格的控制按钮，避免按钮线路裸露在外，同时为操作元件提供可靠的防护支撑。从结构设计来看，盒体采用上下分体式的拼接结构，上盖预留四个等距排布的圆形安装孔，孔位尺寸匹配常用的22mm直径工业控制按钮，孔位间距符合电气安装的安全间隙要求，既不会因为间距过小导致操作时误触相邻按钮，也不会因为间距过大造成盒体尺寸冗余浪费安装空间。盒体边角做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装维护时划伤操作人员，也能减少车间内粉尘、切削液在边角位置的积留，日常清洁打理更方便。

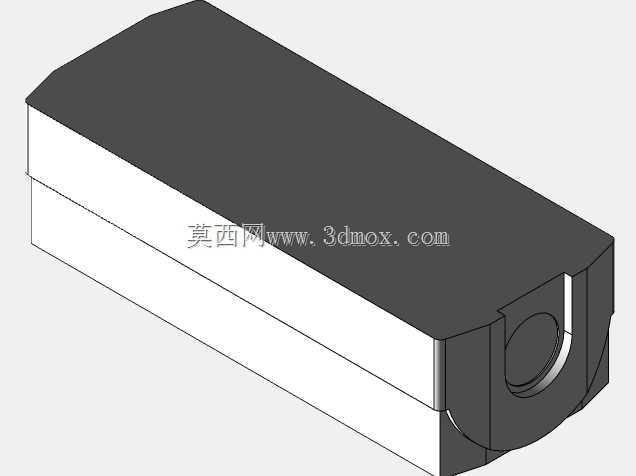

　　上盖与下盒的拼接位置设计有定位止口，装配时可以快速对齐，不需要反复调整对位，配合四角的沉头安装孔，可以使用标准内六角螺丝完成上下盒体的紧固连接，沉头孔设计可以让螺丝头部完全埋入盒体表面，不会突出在外剐蹭线路或者操作人员衣物。盒体的其中一个端面预留了线缆进出的穿线位，穿线位可以根据实际布线需求搭配防水接头或者护线套，适配不同线径的控制线缆走线，内部预留的空间足够容纳四个按钮的接线端子以及短距离的接线余量，不需要额外扩展接线空间，布线完成后内部不会出现线路挤压弯折的情况，能降低长期使用过程中线路绝缘层破损的风险。安装边界方面，盒体整体为长方体结构，底部平整，可以直接通过螺丝固定在设备机架、铝型材支架或者操作台上，

　　固定孔位的位置设计避开了内部的接线空间，安装时不会干涉内部已接好的线路，不需要在安装前提前拆卸内部接线，后期维护拆装也更便捷。盒体的整体高度控制在合理范围，安装后突出安装面的尺寸不会过大，不会影响工位周边的人员通行或者物料转运，同时足够的内部深度可以兼容不同接线长度的按钮型号，不需要对按钮做额外的裁剪或者转接处理。在实际选型使用时，这款安装盒可以适配平头按钮、急停按钮、带灯按钮、旋钮开关等同安装尺寸的主流控制元件，四个孔位可以根据实际工位的控制需求灵活搭配不同功能的元件，不需要重新开孔加工，直接采购标准元件即可完成装配，能大幅缩短现场操作单元的组装周期，也方便后期根据工艺调整更换按钮类型。
