ASCON扩展型PLC模块结构设计

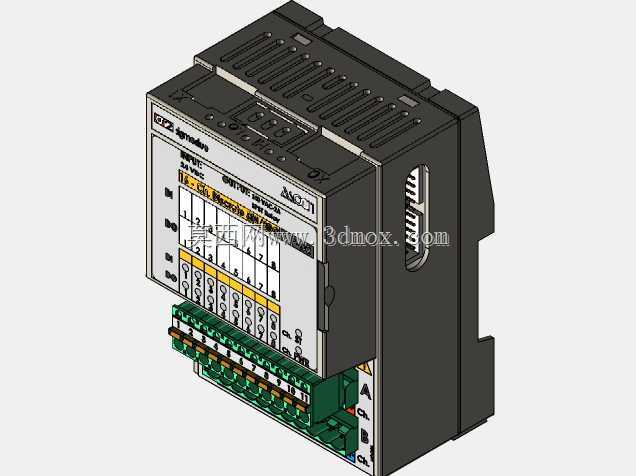

　　在中小型自动化产线改造与设备电控升级项目中，主控PLC的IO点位余量不足是工程师经常遇到的问题。这款ASCON Tecnologic MP-D2扩展模块正是为匹配同系列PLC主机、扩展数字量通道而设计，可直接挂载在主机侧方，无需额外占用控制柜内独立安装位，在紧凑的电控柜布局中能有效节省空间。从三维结构上看，模块整体采用深灰阻燃塑壳，正面预留状态指示灯区域与通道标识位，下方集成绿色插拔式端子排，接线时可将端子整体拔下完成压接后再回插，大幅减少现场配线与后期维护的拆线工作量。端子排按通道分组排布，每路信号点旁印有清晰的位号标识，避免多线并行时出现错接、漏接问题。模块侧面设计有标准DIN导轨卡扣结构，可直接卡装在35mm电气导轨上，

　　与主机、继电器、端子台等元件并排安装；侧方同时预留扩展连接口，装配时通过总线插接件与主机实现物理与电气连接，无需额外通讯跳线。壳体上部开设多道平行散热槽，针对模块内部功率器件的自然对流散热做了结构优化，即便在电控柜密闭、环境温度偏高的工况下，也能保证内部电路工作在合理温度区间。建模过程中需重点把控几个装配边界：一是导轨卡扣的卡合行程与脱模斜度，既要保证徒手拆装顺畅，又要避免设备运行振动下出现松脱；二是端子排与壳体的配合公差，插拔式端子长期反复操作不能出现旷量；三是模块与主机拼接后的总宽度，在做柜内布局校核时要给左右两侧预留走线与散热间隙。这类扩展模块多用于温控设备、包装机械、小型装配站的电控系统中，作为主机IO的补充单元接入传感器信号与执行器控制回路，其结构设计完全围绕工业现场的安装、接线、维护习惯展开，没有多余的异形结构，所有棱角与卡扣位置都符合电气装配的操作逻辑。
