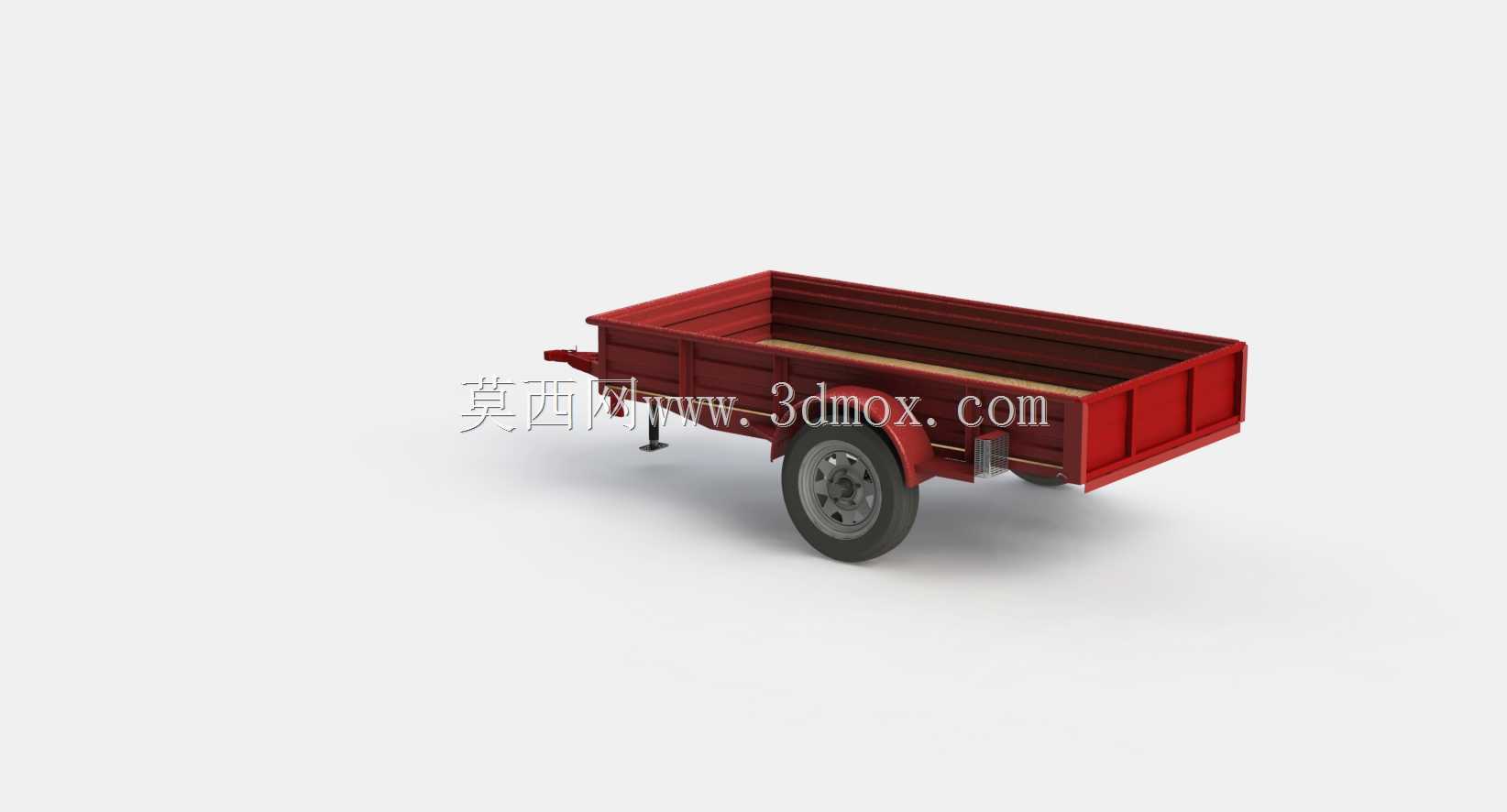

1500公斤载重农用牵引式货运拖车结构

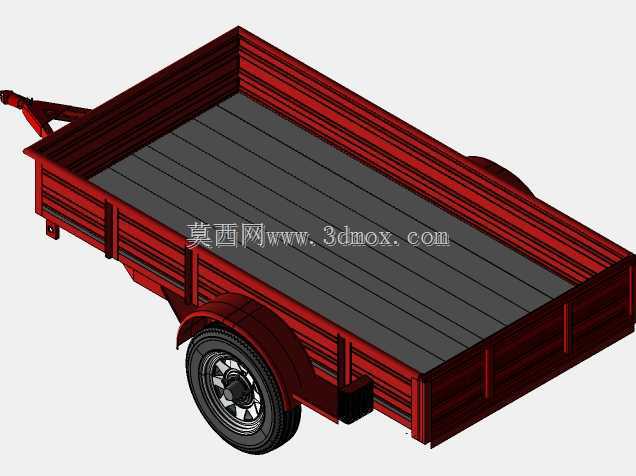

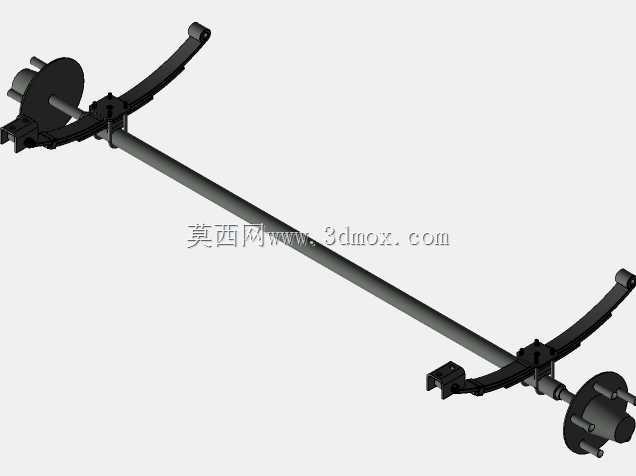

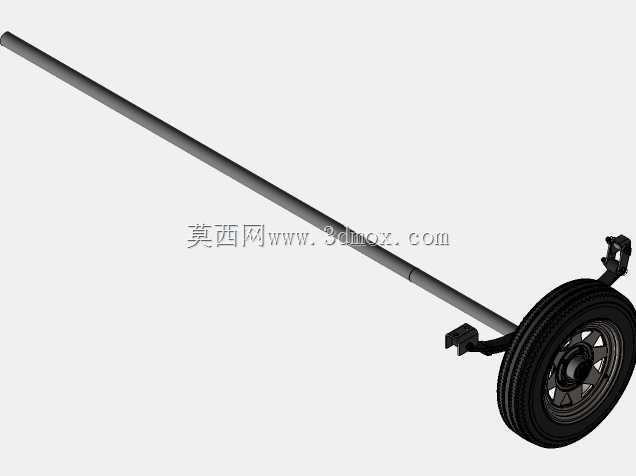

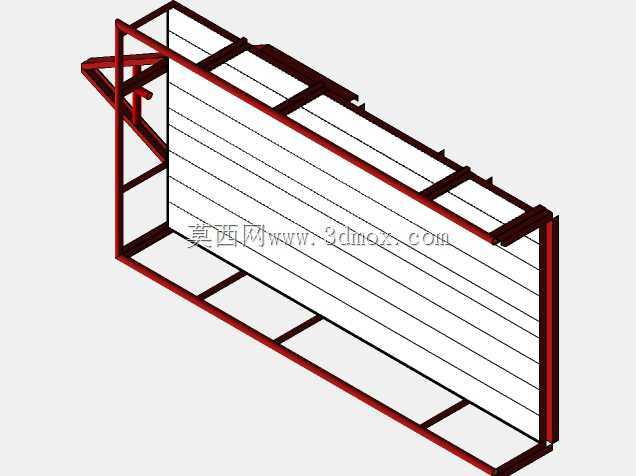

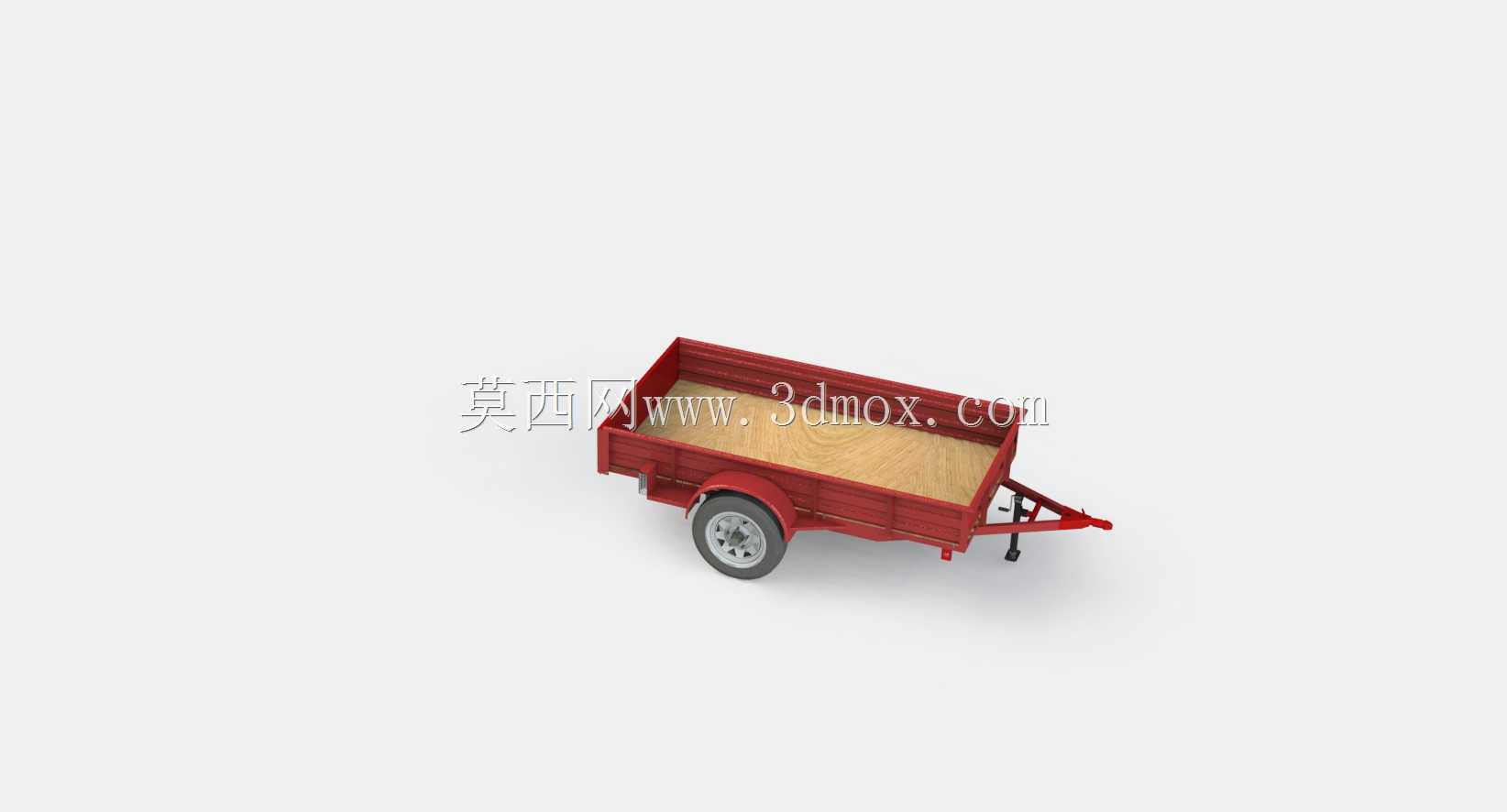

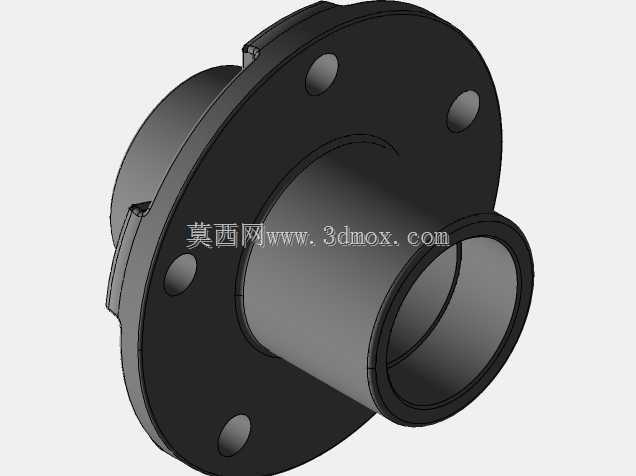

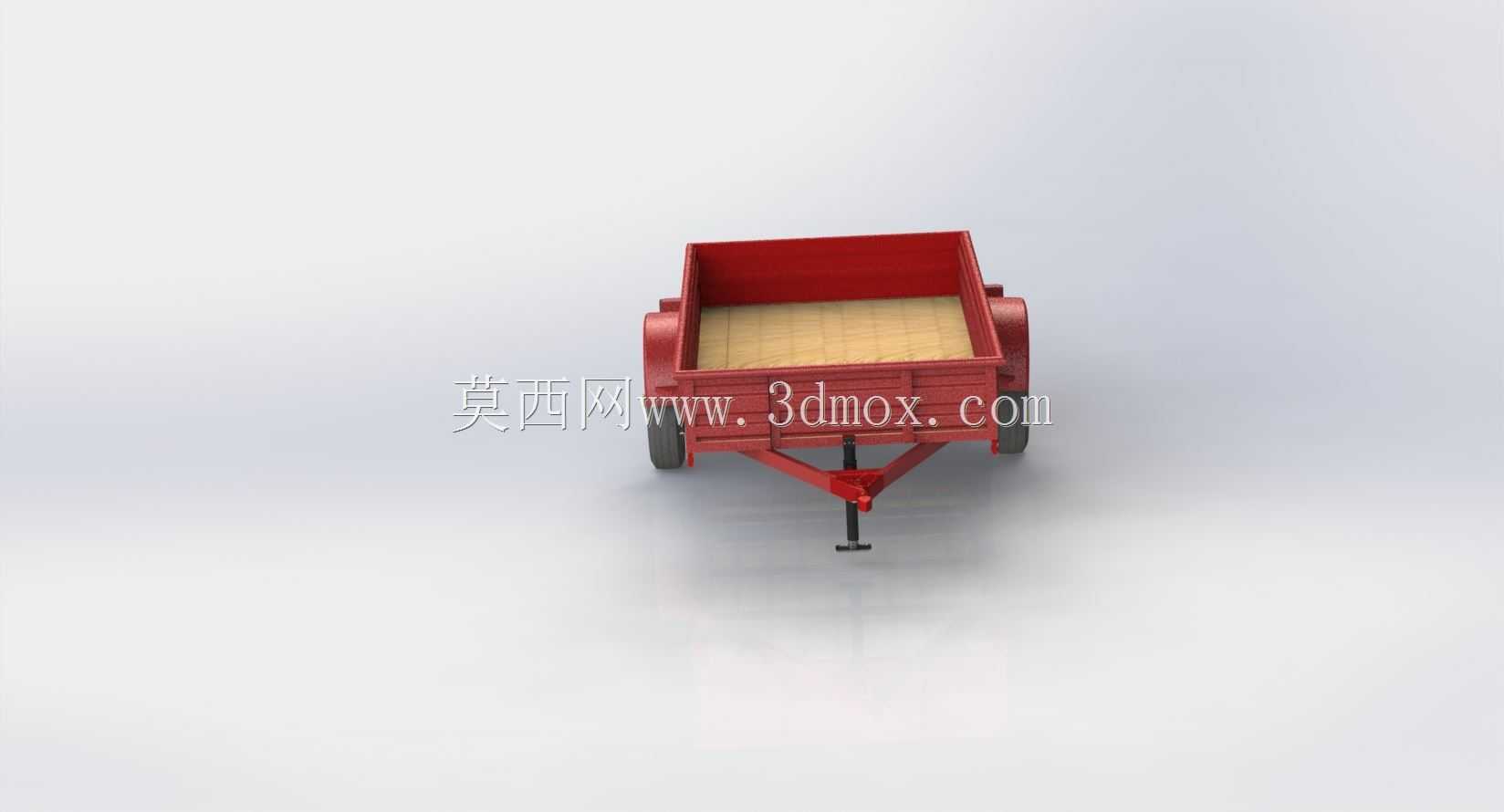

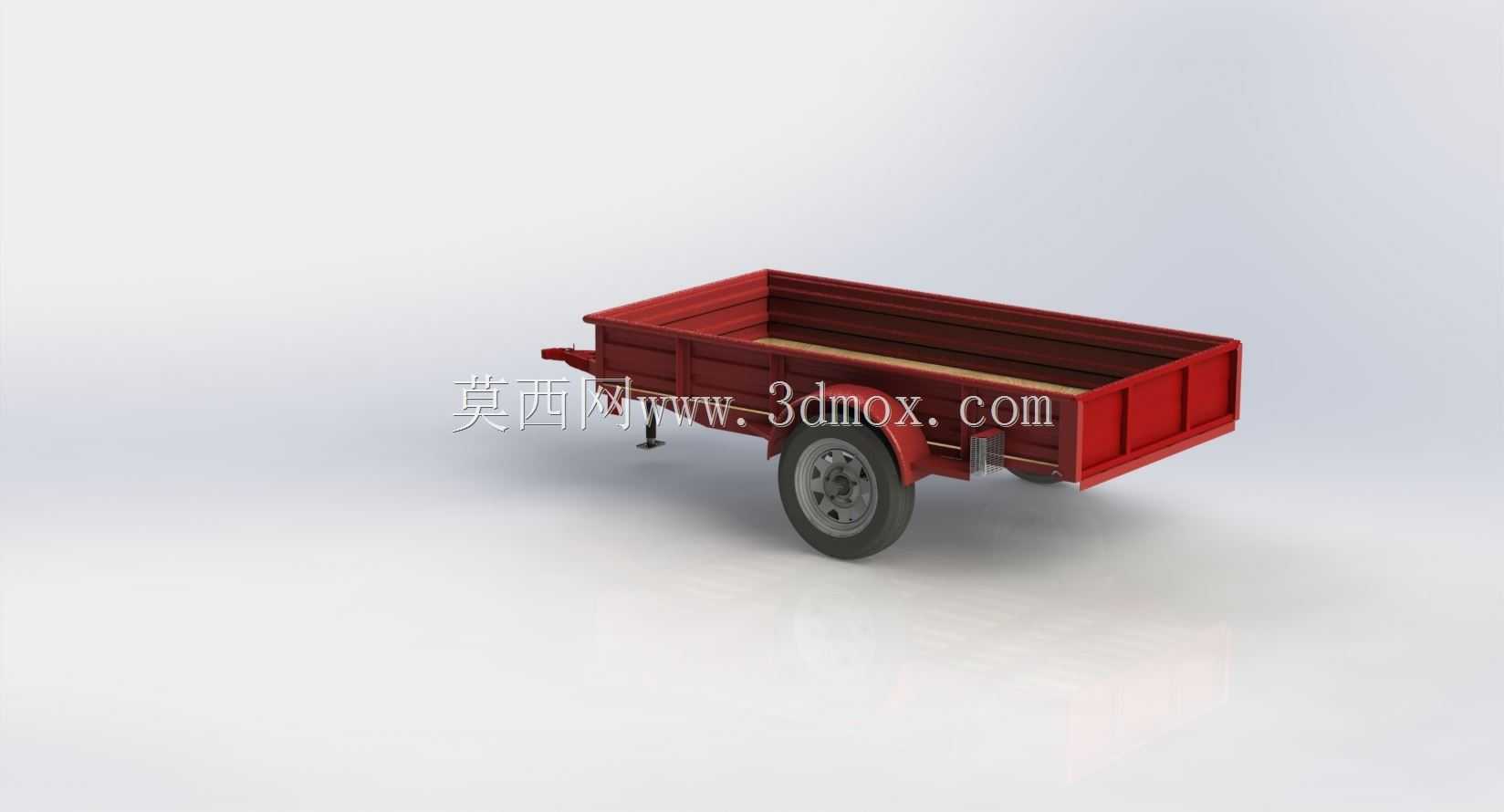

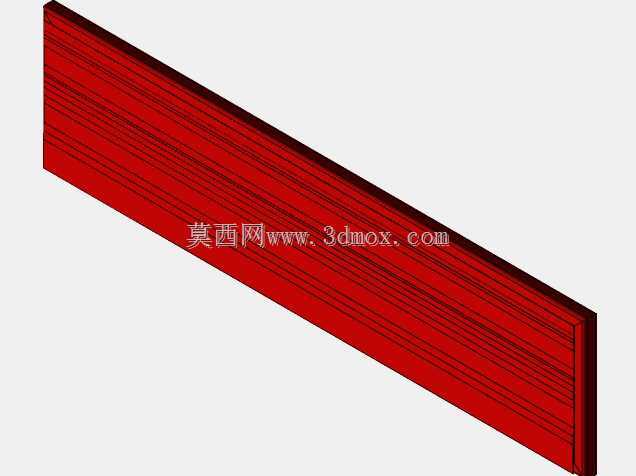

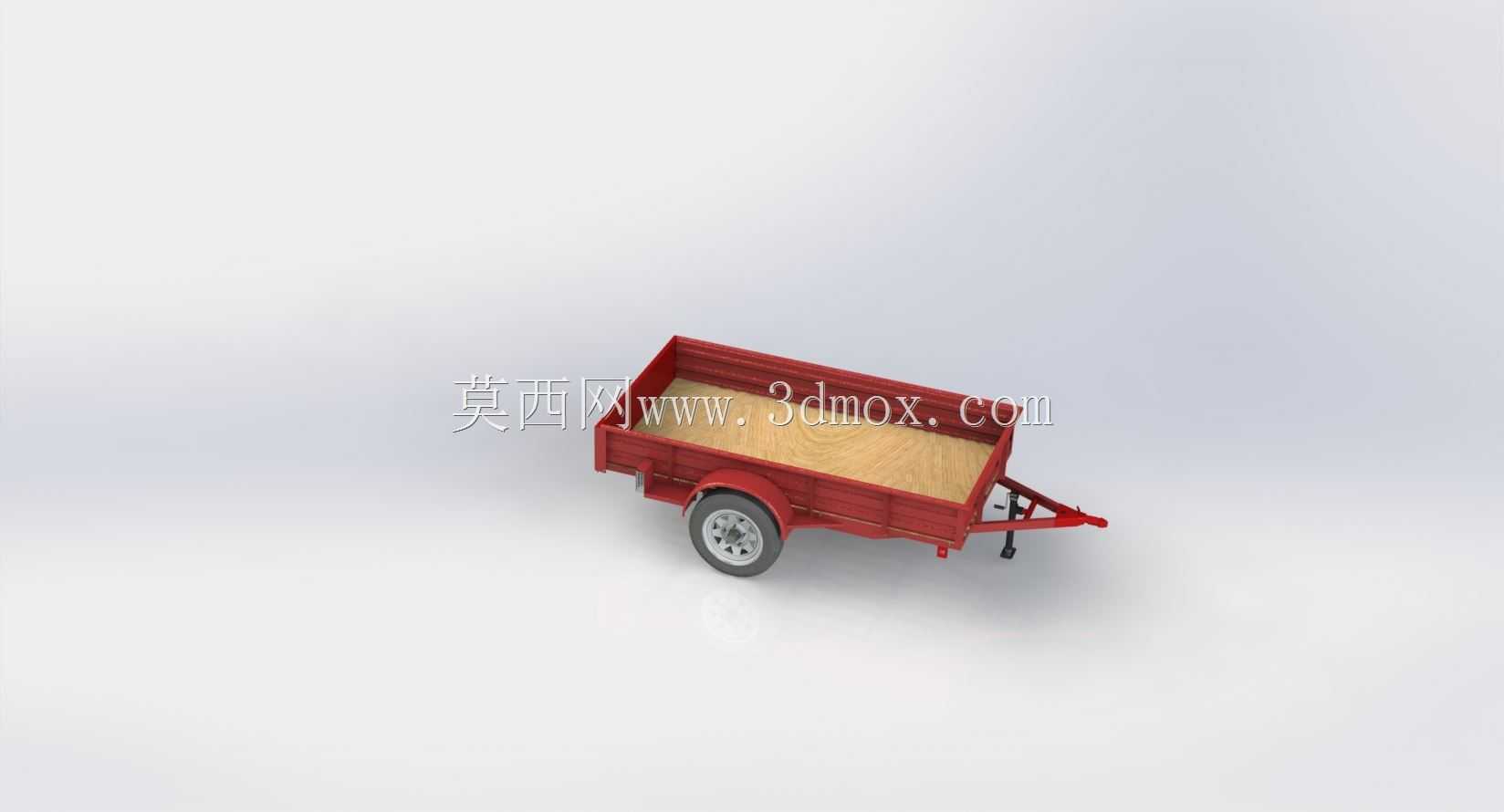

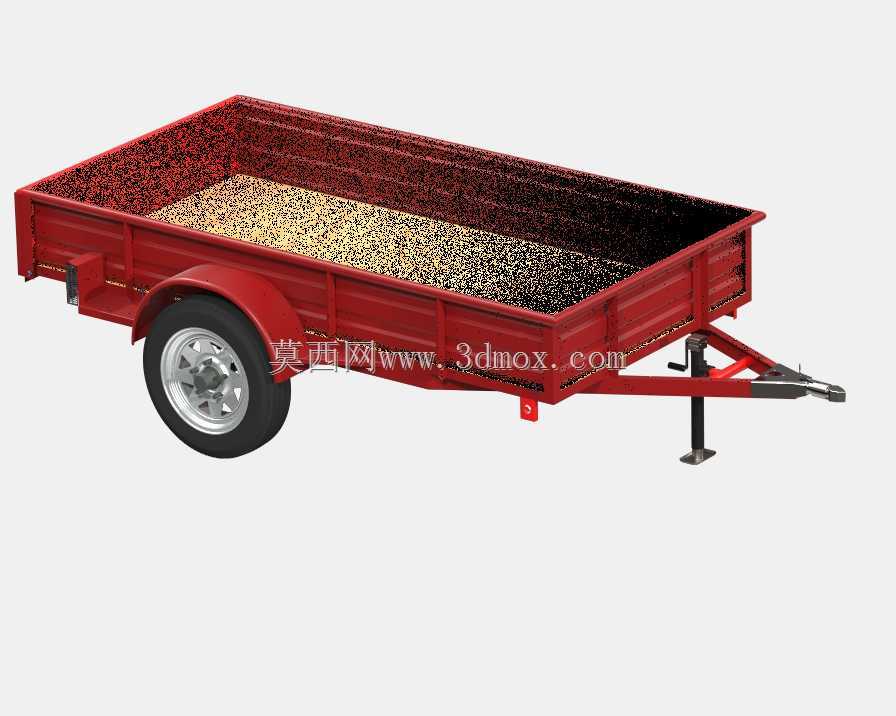

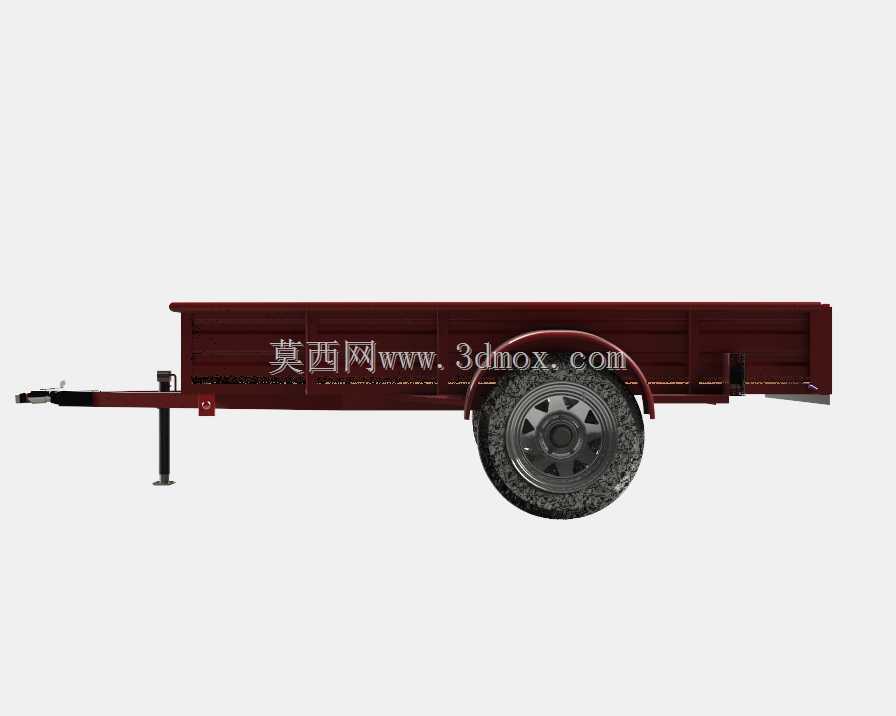

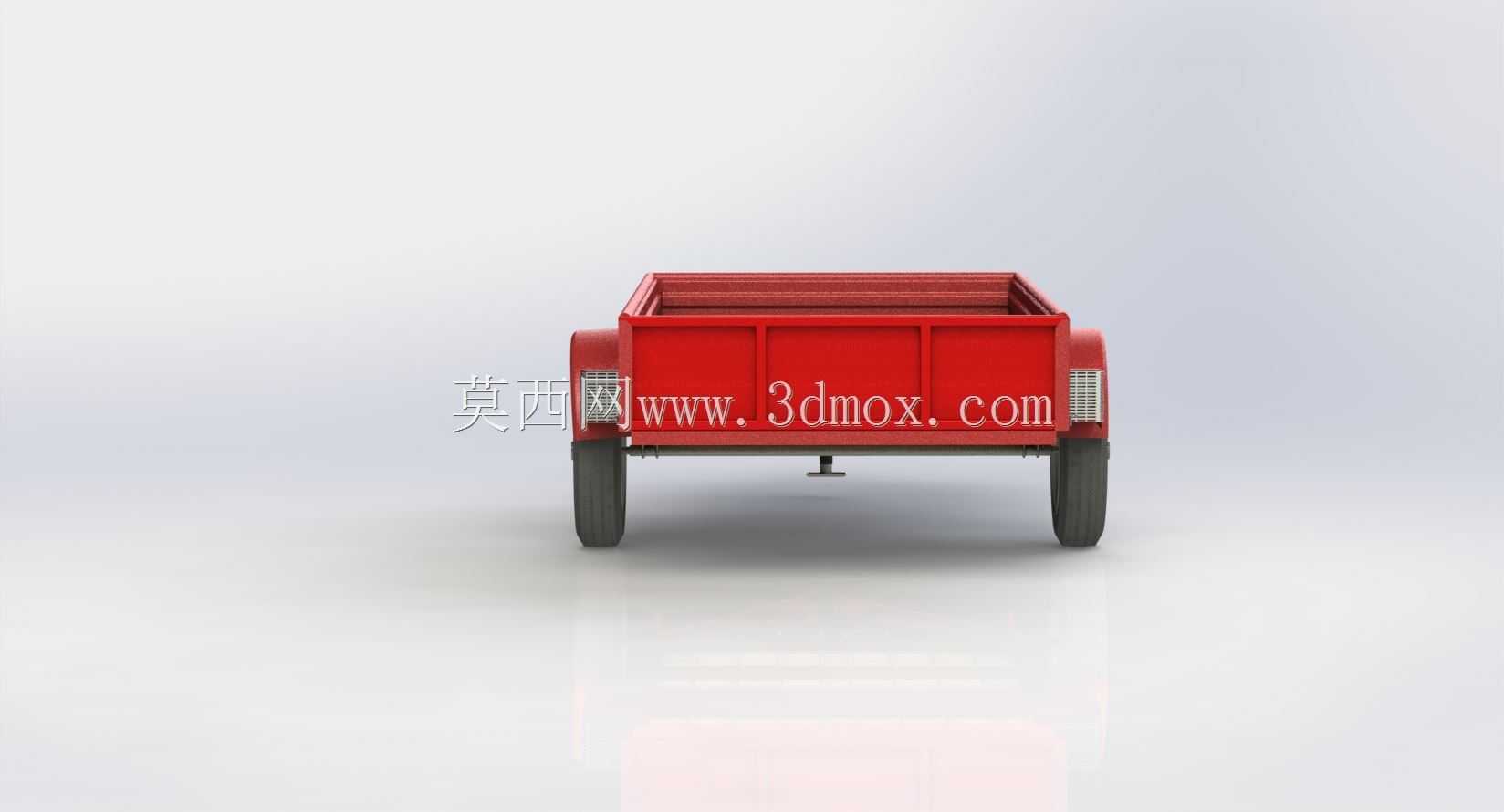

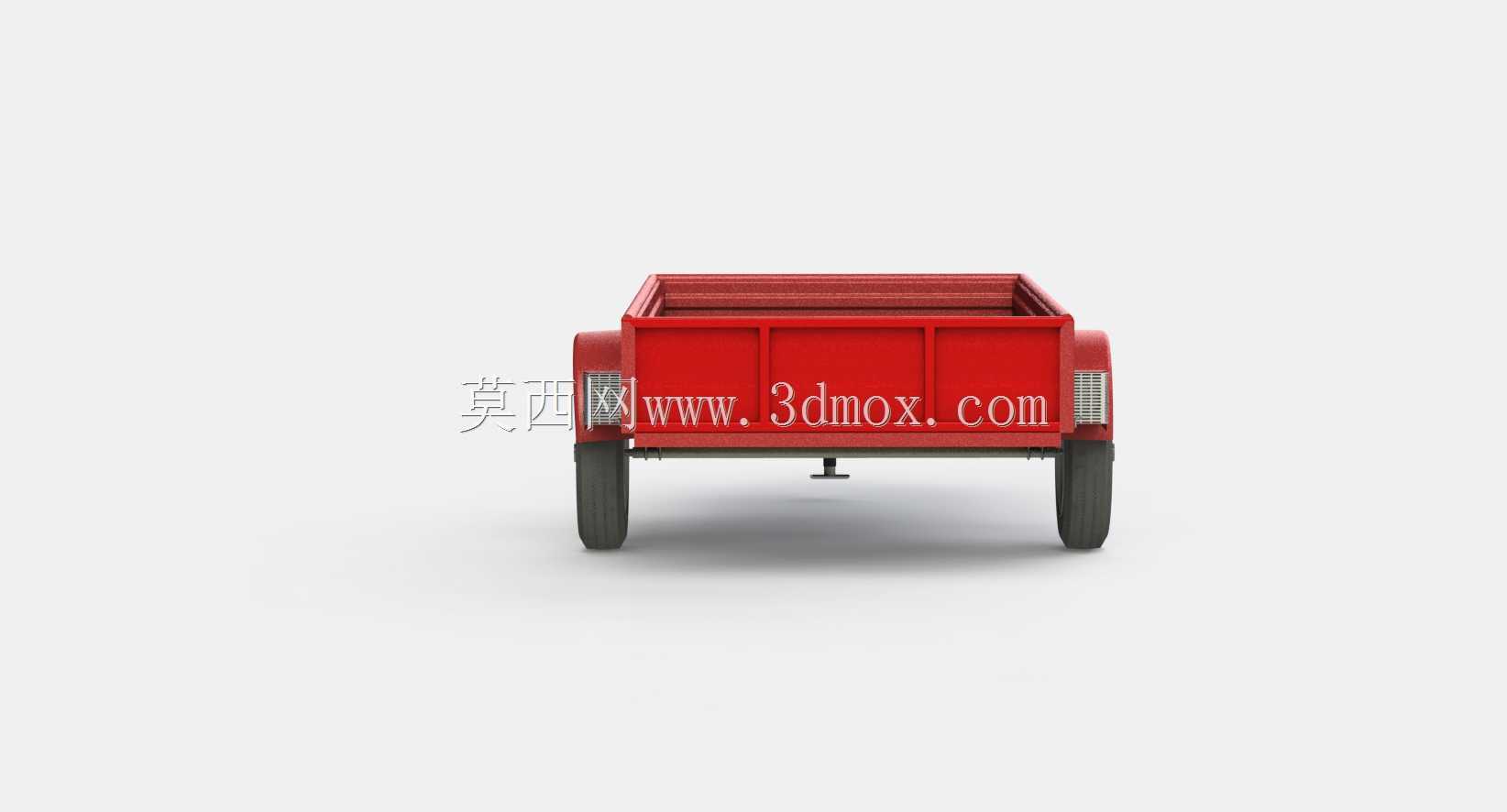

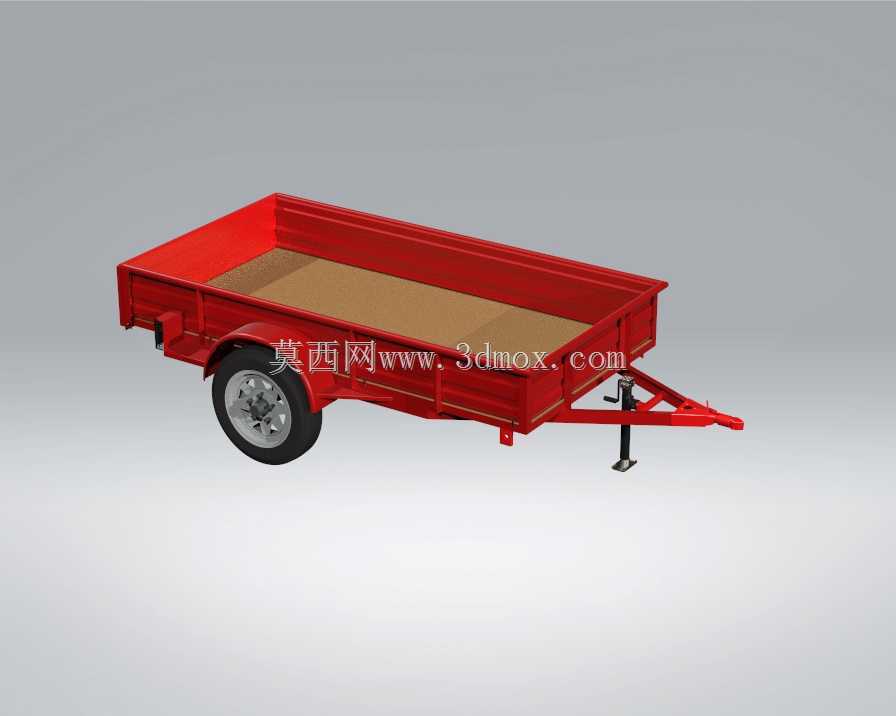

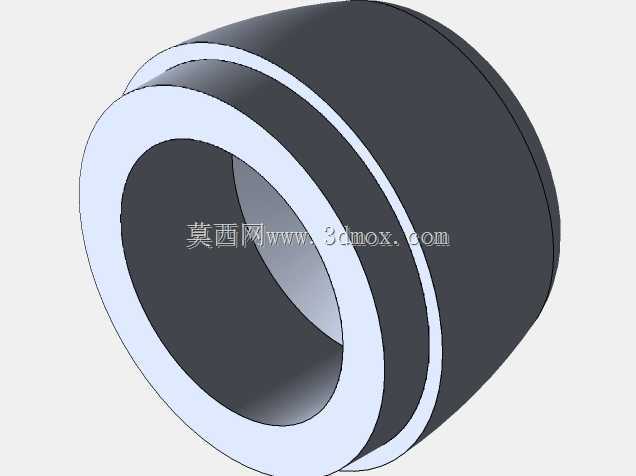

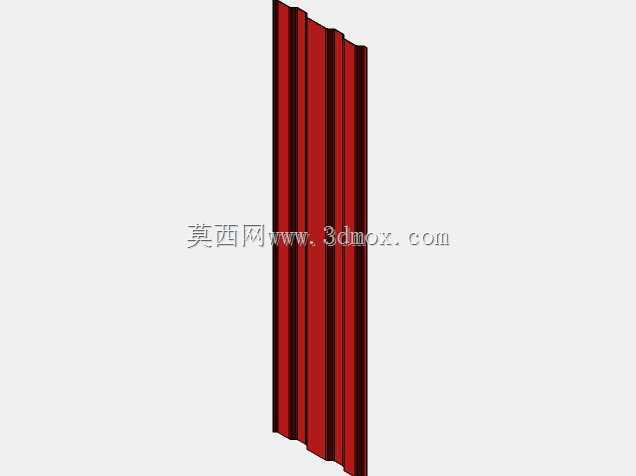

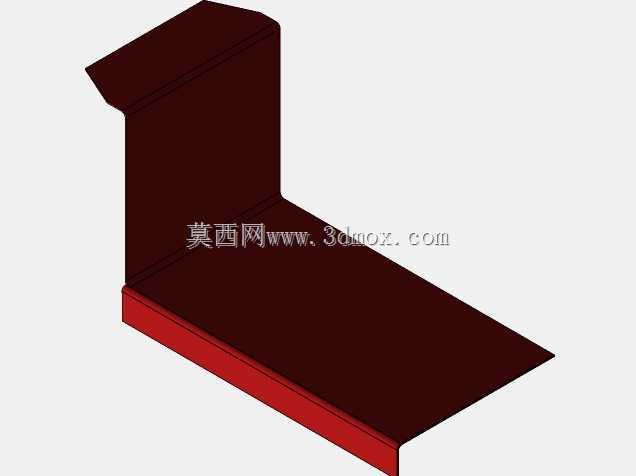

　　这款牵引式载重拖车主要面向短途农用物资转运、小型工程散料接驳、厂区内工位间物料周转场景设计，额定承载上限为1500公斤，适配多数中小马力拖拉机、场地作业牵引车的牵引接口，可在非硬化田间路、厂区硬化路面、乡村便道等多种路况下稳定作业。车斗采用整体式栏板结构，栏板高度经过多场景载荷校核，既可以装载袋装化肥、粮食、建筑砂石等散堆物料，也可通过加装内部固定点承载规整的工业料箱、农机具配件，栏板与底盘框架采用螺栓铰接连接，必要时可快速拆卸侧栏板，满足超长尺寸物料的平放运输需求。底盘部分采用单轴布局，匹配重载型橡胶轮胎与钢制轮毂，轮距参数经过侧倾稳定性校核，在1500公斤满载状态下，以15km/h的作业时速通过坑洼路面时不会出现侧翻风险，

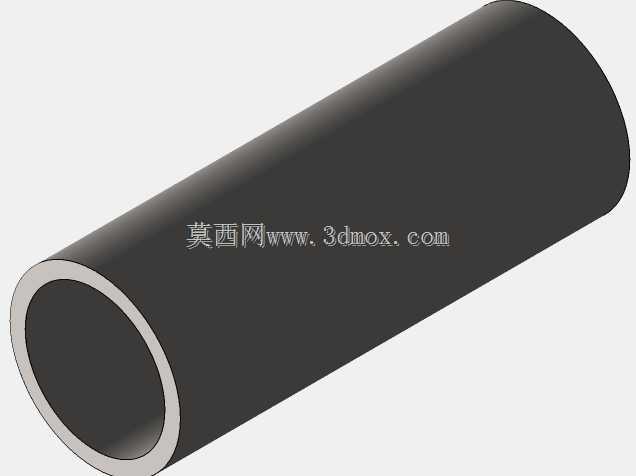

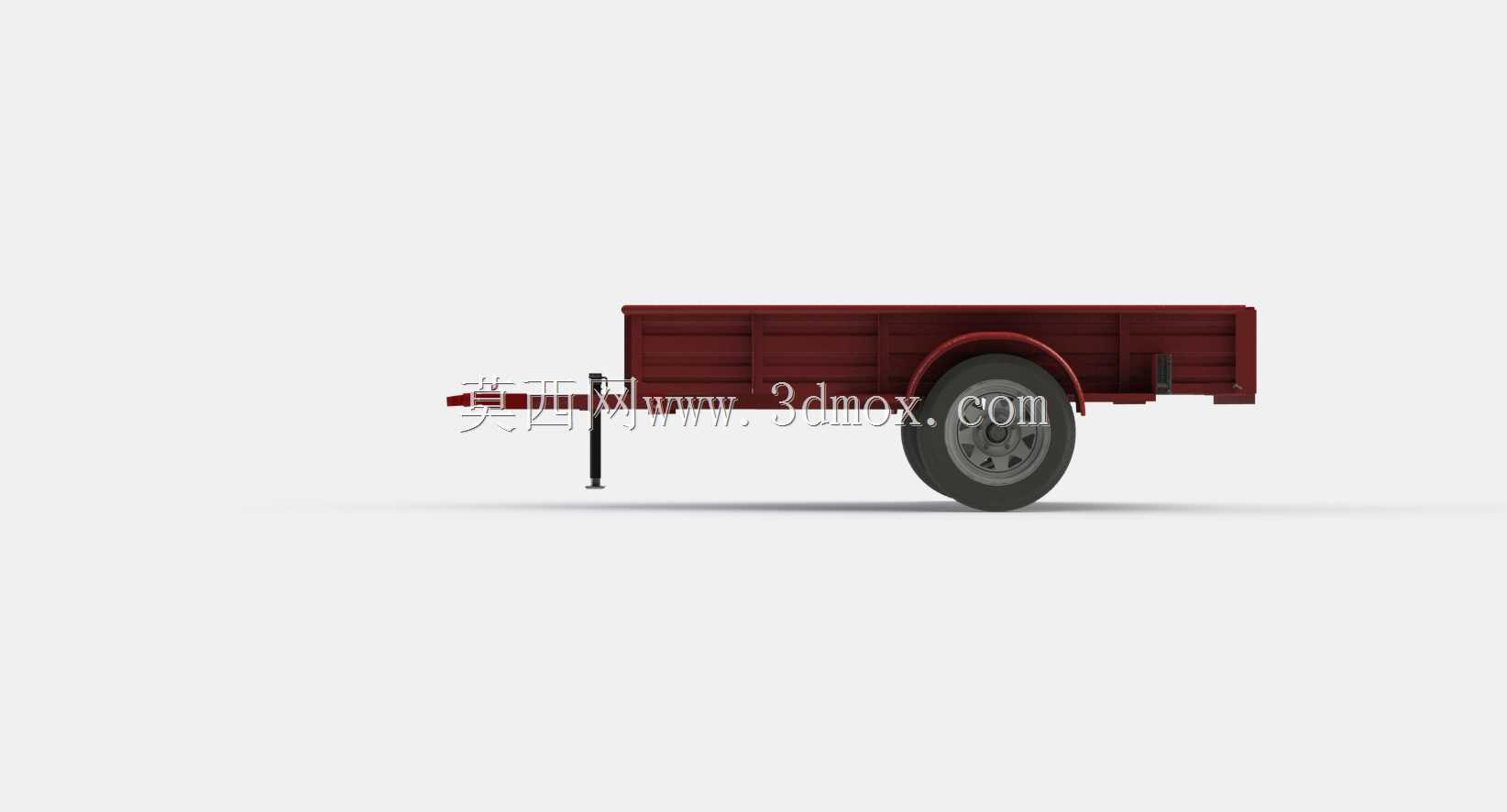

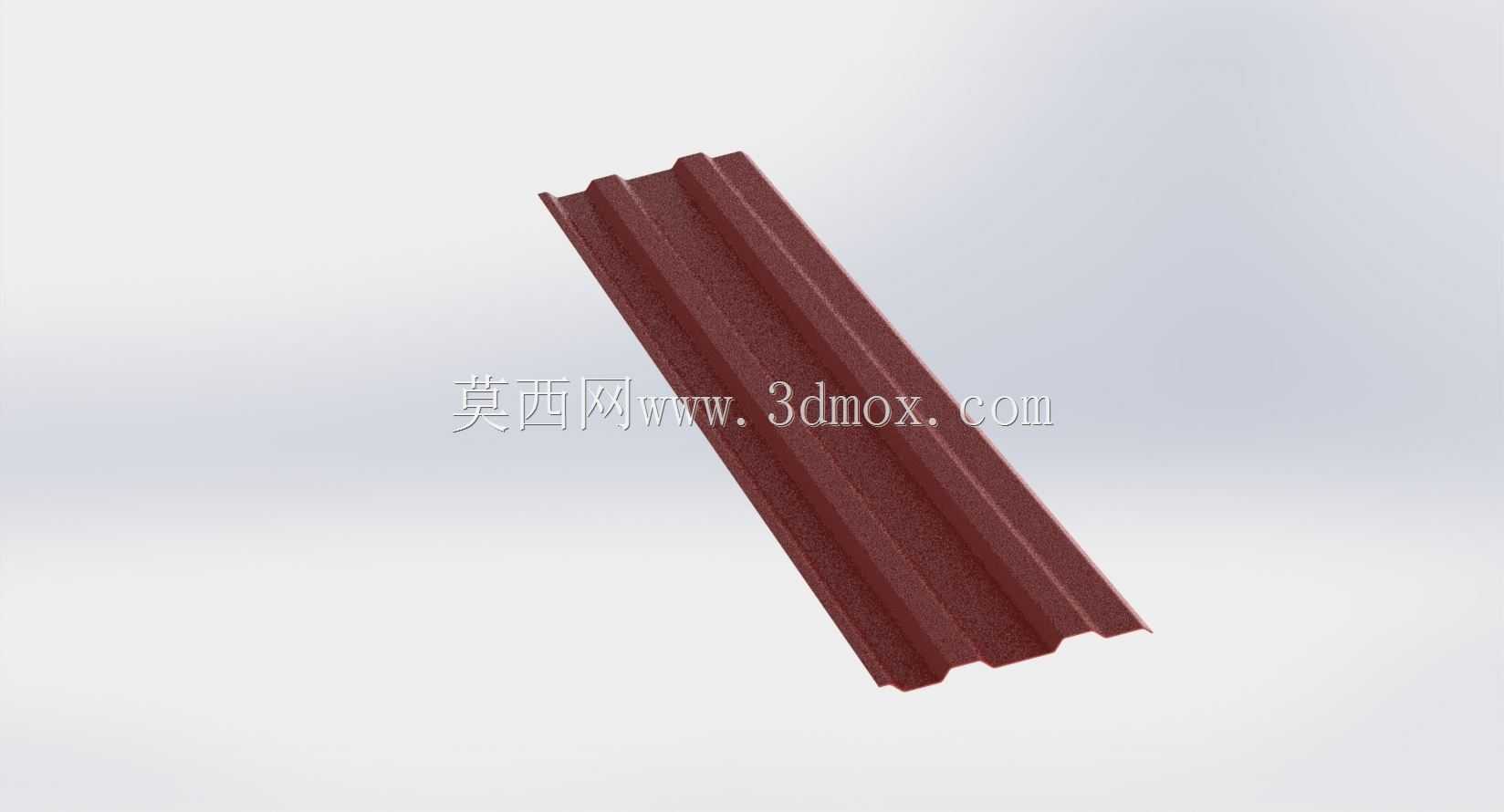

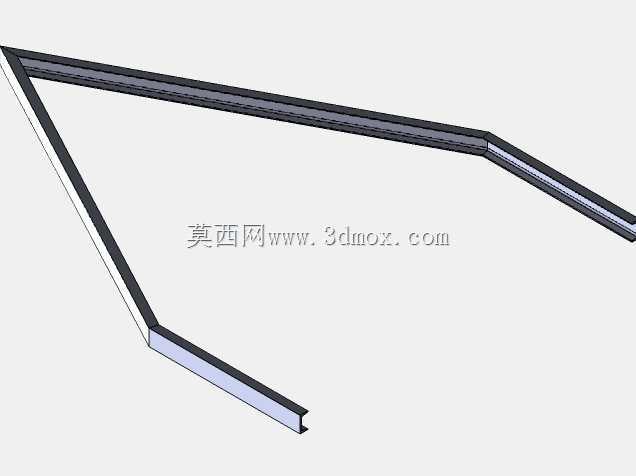

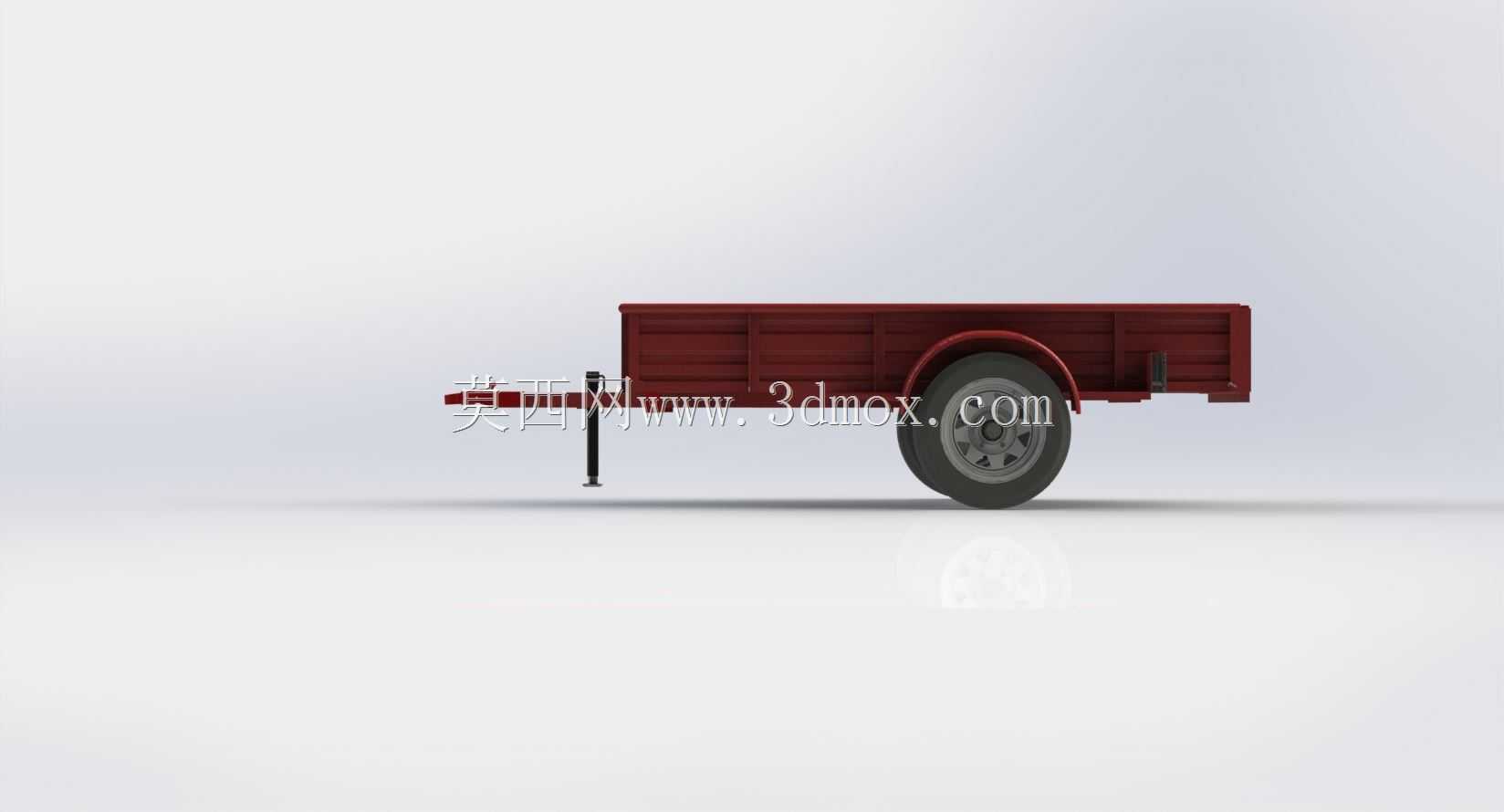

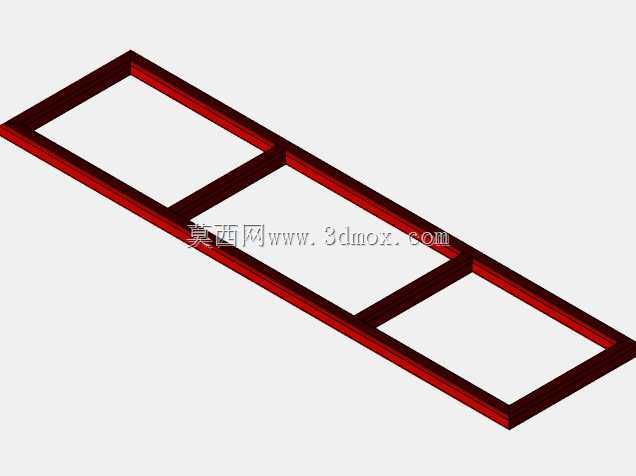

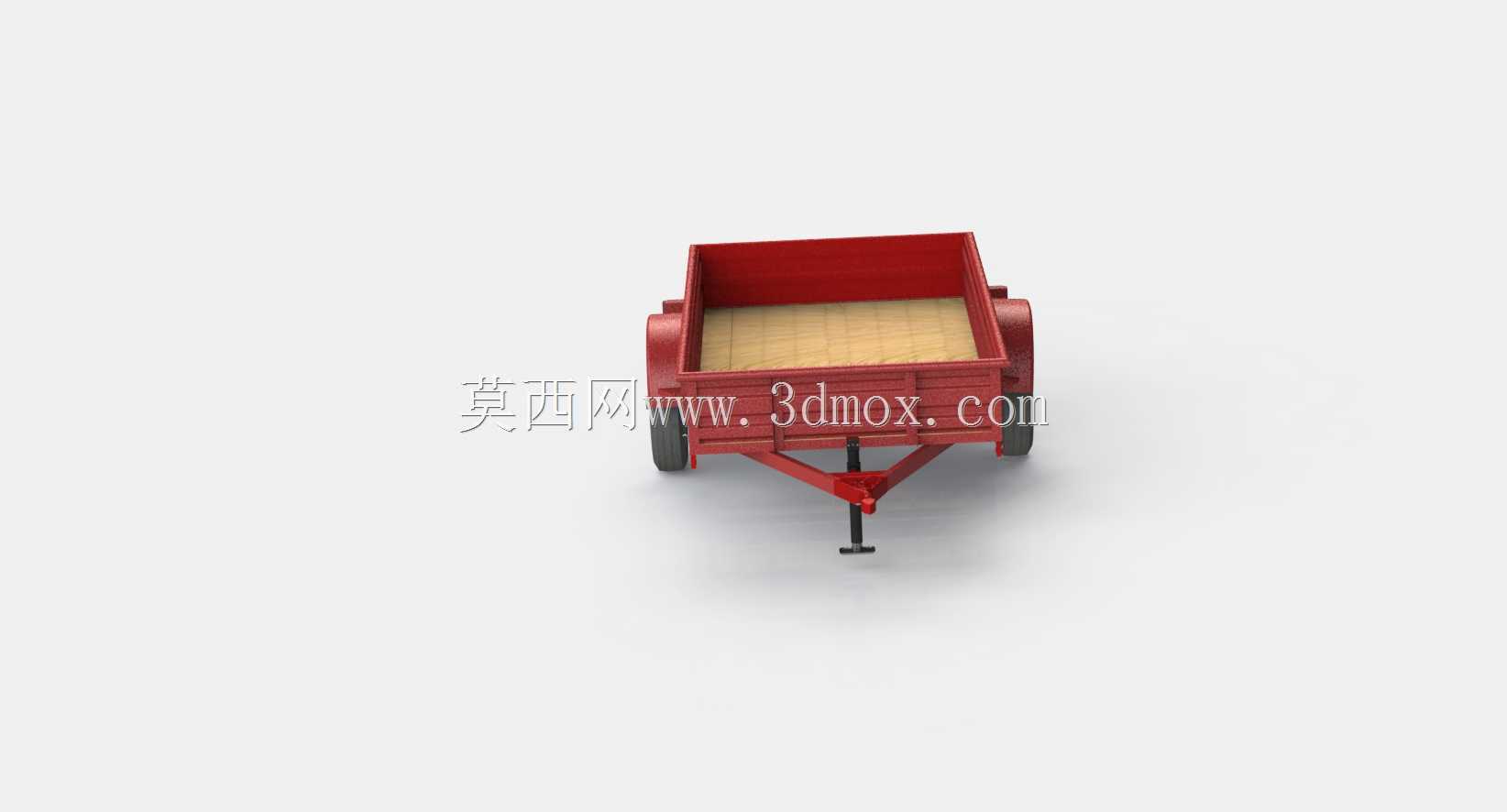

　　牵引架采用加厚矩形钢管焊接成型，前端设置可调节高度的支撑千斤顶，在与牵引车脱开状态下可独立保持水平停放，牵引连接部位采用通用型拖挂环结构，无需改装即可适配多数农用、场地作业牵引车的标准牵引销。设计过程中优先考虑了作业场景的耐用性需求，车斗底板采用防滑花纹钢板铺设，可减少运输过程中袋装物料、零散工件的滑动移位，底盘框架采用型钢焊接成型，关键受力节点设置加强筋板，避免长期满载作业出现焊缝开裂、框架变形问题。整车外形尺寸适配乡村常见的3米宽通行道路，转弯半径经过优化，在狭窄田间地头、厂区通道内可灵活转向，无需预留过大的转弯空间。车斗尾部预留了可选装的翻倒铰链安装位，用户可根据自身需求加装液压举升组件，快速实现散料的自卸作业，

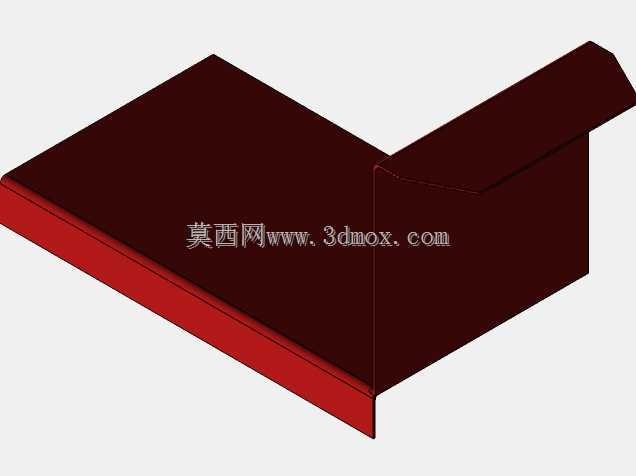

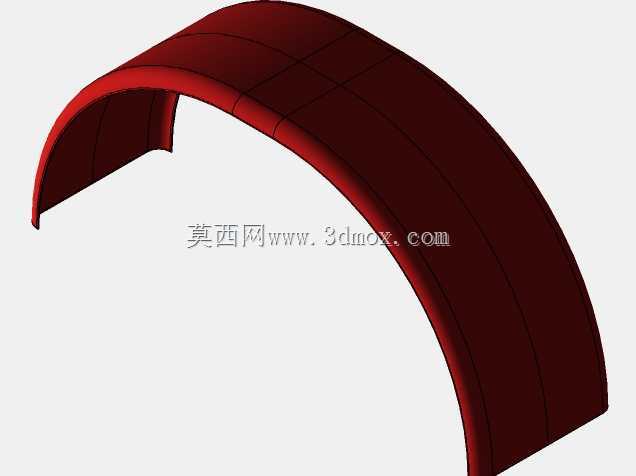

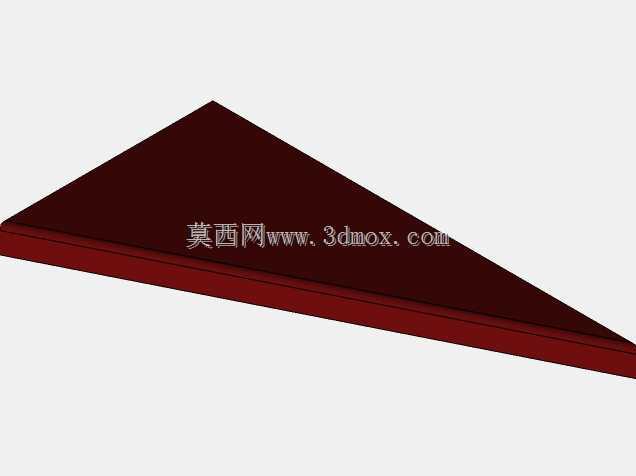

　　无需额外对底盘结构进行打孔焊接改装。轮拱部位做了凸起式防护设计，避免满载状态下轮胎与车斗底板发生摩擦干涉，同时可阻挡行驶过程中车轮带起的泥水、碎石飞溅到车斗装载的物料上。牵引架与底盘的连接部位采用三角形加强结构，可有效分散牵引过程中产生的拉应力、颠簸工况下的交变应力，避免长期使用后牵引架出现变形断裂问题。整车的安装边界充分考虑了通用配件的替换性，轮胎、轮毂、牵引销、支撑千斤顶等易损件均采用市面通用规格，后期维护更换无需定制特殊配件，可有效降低使用过程中的维护成本。
