工业管道阻火防护用防火箱结构设计

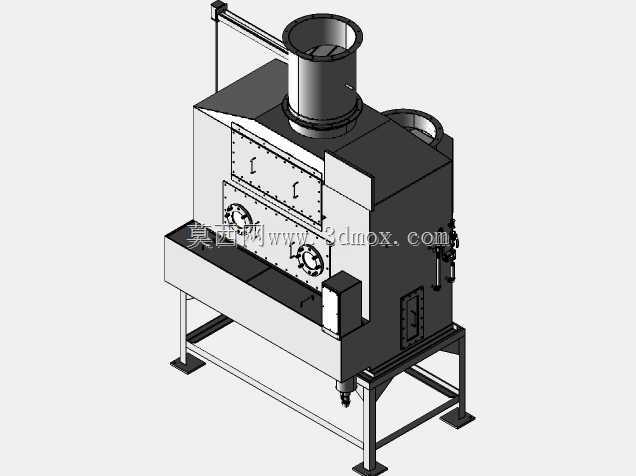

　　这款防火箱主要应用于存在可燃气体、粉尘输送需求的工业生产场景，常配套安装在废气收集管路、粉体输送管道、易燃易爆介质排空管线的关键节点位置，核心作用是在管道内部出现火情回溯时，快速阻断火焰传播路径，避免火情沿管路蔓延至生产车间、存储区等核心区域，是工业安全防护体系里的被动阻火类核心装置。从结构设计来看，整体采用立式方箱主体搭配底部型钢焊接机架的布局，机架预留了标准地脚安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制操作平台上，安装时需要保证顶部的圆形法兰接口与上游管道同轴对齐，侧面的侧向接口对接下游管路，底部预留的排污接口可定期收集箱体内沉积的粉尘、凝液等杂质，避免长期堆积影响阻火效能。箱体正面设置了多组快开式检修门，

　　门上配有压紧式锁扣与观察视窗，日常巡检时可直接通过视窗观察内部阻火芯件的状态，检修时无需拆卸整体管路连接，仅需打开对应位置的检修门即可完成芯件更换、内部清灰等操作，大幅降低后期运维的工作量。设计过程中充分考虑了不同工况的安装边界，箱体的进出风口采用标准法兰连接尺寸，可适配多数工业通风、粉体输送管路的通用管径，机架的支撑高度预留了底部排污管路的安装空间，整体外形的长宽高比例经过优化，既保证内部有足够的腔体容积实现火焰的淬熄降温，又不会占用过多的车间安装空间，侧面预留的仪表安装位可根据需求加装温度、压力传感器，对接厂区的安全监控系统，实现阻火状态的实时监测。箱体的焊缝均采用连续满焊工艺，避免出现缝隙导致介质泄漏或者火焰穿出，

　　所有外露的金属结构都做了相应的防腐处理，可适应化工、木材加工、粮食加工、金属抛光等多类存在易燃易爆介质输送需求的车间环境，在实际选型时可根据管路的设计风量、介质特性调整内部阻火芯的层数与孔隙参数，匹配不同工况的阻火等级要求。
