450瓦车载逆变电源结构设计方案

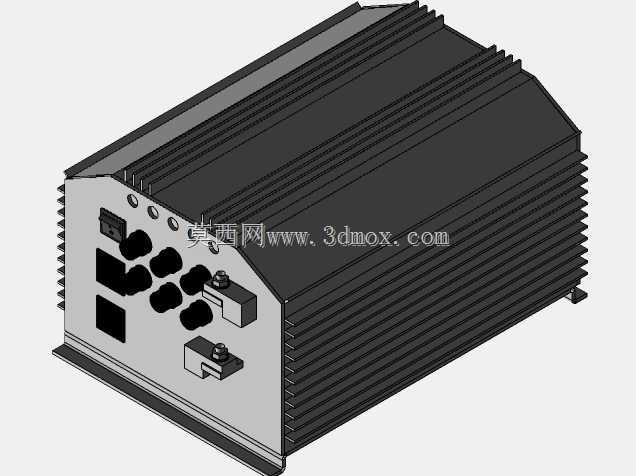

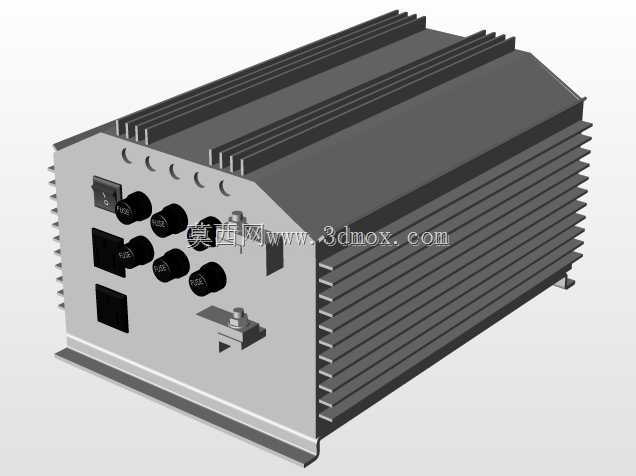

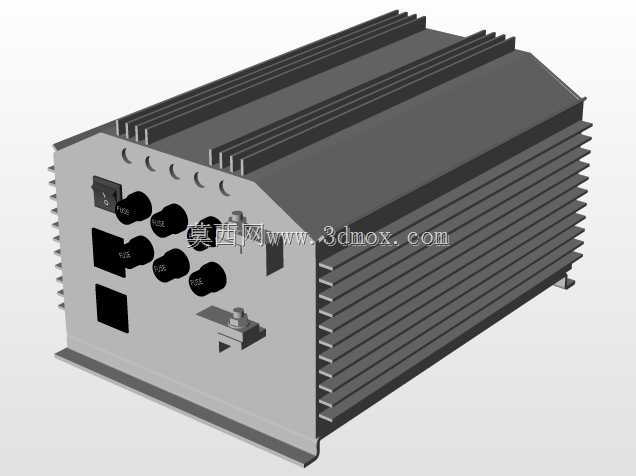

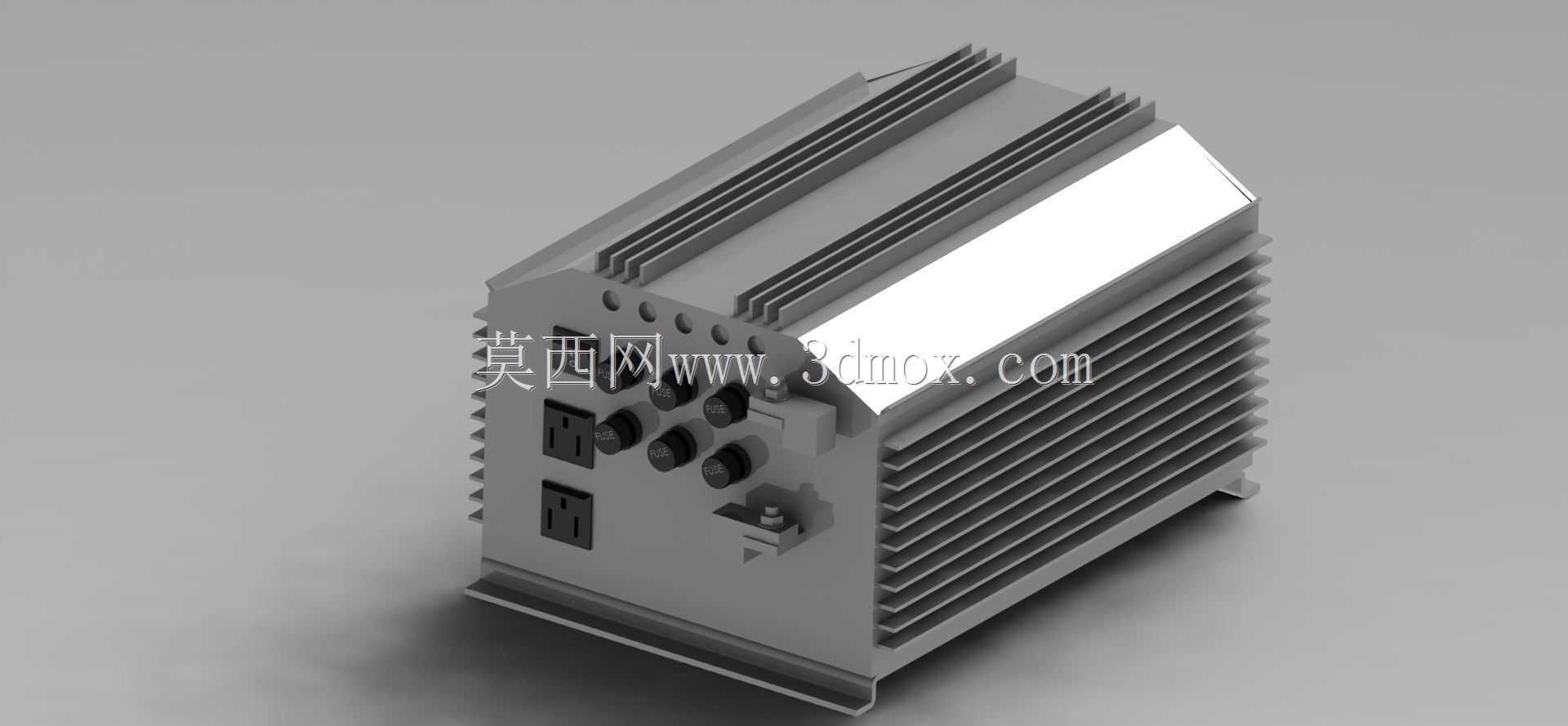

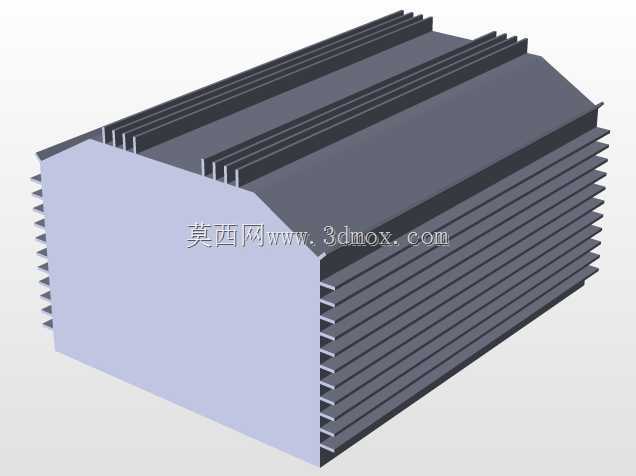

　　这款450W逆变电源的结构设计，核心围绕户外移动供电、车载应急取电、小型离网光伏配套这类中小功率直流转交流的使用场景展开，设计阶段优先平衡了散热效率、安装适配性与接口操作便利性。从整机结构来看，壳体采用一体化挤压铝型材搭配端盖封板的方案，周身密布的平行散热鳍片并非装饰性结构，而是根据功率器件的热分布做的定向排布：内部MOS管、整流桥这类发热元件直接通过导热绝缘垫贴合在壳体内壁的鳍片根部，热量无需额外导风结构就能通过鳍片与空气的大接触面积自然散出，在40摄氏度环境温度下满负载持续运行时，壳体表面最高温度可控制在62摄氏度以内，无需加装散热风扇，既降低了运行噪音，也避免了风扇进灰带来的长期可靠性问题。接口区域集中布置在壳体的同一侧端面，

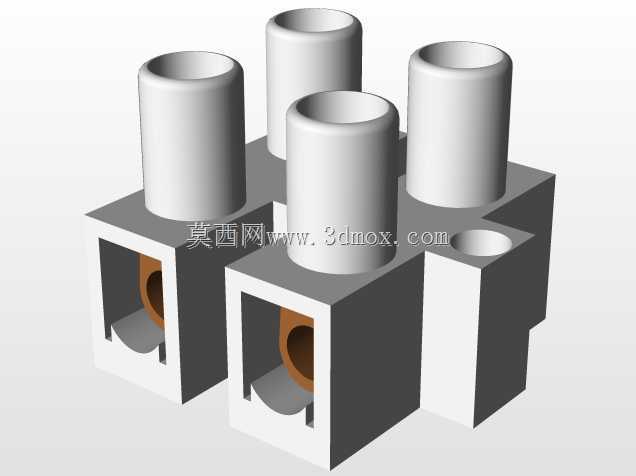

　　包含两组国标五孔交流输出插座、直流输入接线端子、状态指示灯与调节旋钮，所有接口的安装位都做了凸台加强结构，插座与壳体之间预留了密封胶圈的安装槽，可满足IP54级的防尘防泼溅要求，适配车载、户外作业这类存在震动、少量淋水的使用环境。整机的安装边界做了充分的适配考量，底部预留了四个M4规格的安装螺孔，孔位间距兼容常规车载电器安装支架、设备舱导轨固定的通用尺寸，整机外形控制在紧凑的长方体区间，既可以直接平放于车辆后备箱、设备舱平面，也能通过支架侧装固定，不会占用过多安装空间。设计过程中对内部器件的排布做了多轮迭代：高压交流区域与低压直流区域通过内置的绝缘隔板做物理隔离，走线槽预留了足够的线径弯曲半径，避免组装时线材被壳体棱边割破绝缘层，

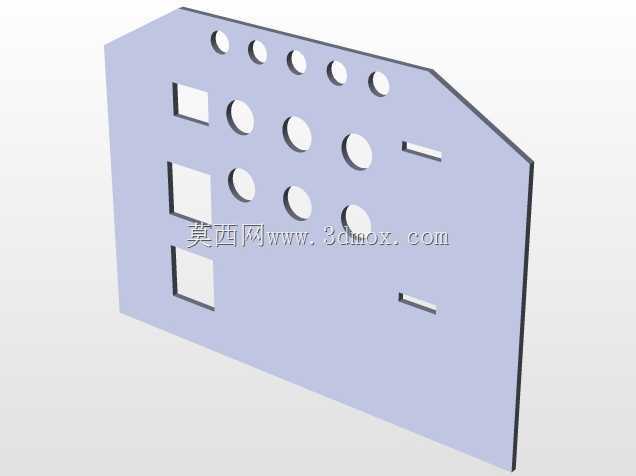

　　端盖与主体壳体的连接采用内嵌式螺丝固定，螺丝孔做了沉台处理，不会突出壳体表面影响安装贴合度。从实际使用的角度出发，这款结构设计充分考虑了中小功率逆变设备的常见痛点：比如避免了塑料壳体长期高温下的老化变形问题，铝型材壳体本身兼具电磁屏蔽作用，可降低逆变过程中产生的高频干扰对周边车载电子设备的影响，接口的集中布置也方便用户在狭小的安装空间内完成接线与插拔操作，无需在设备多个侧面寻找接口。
