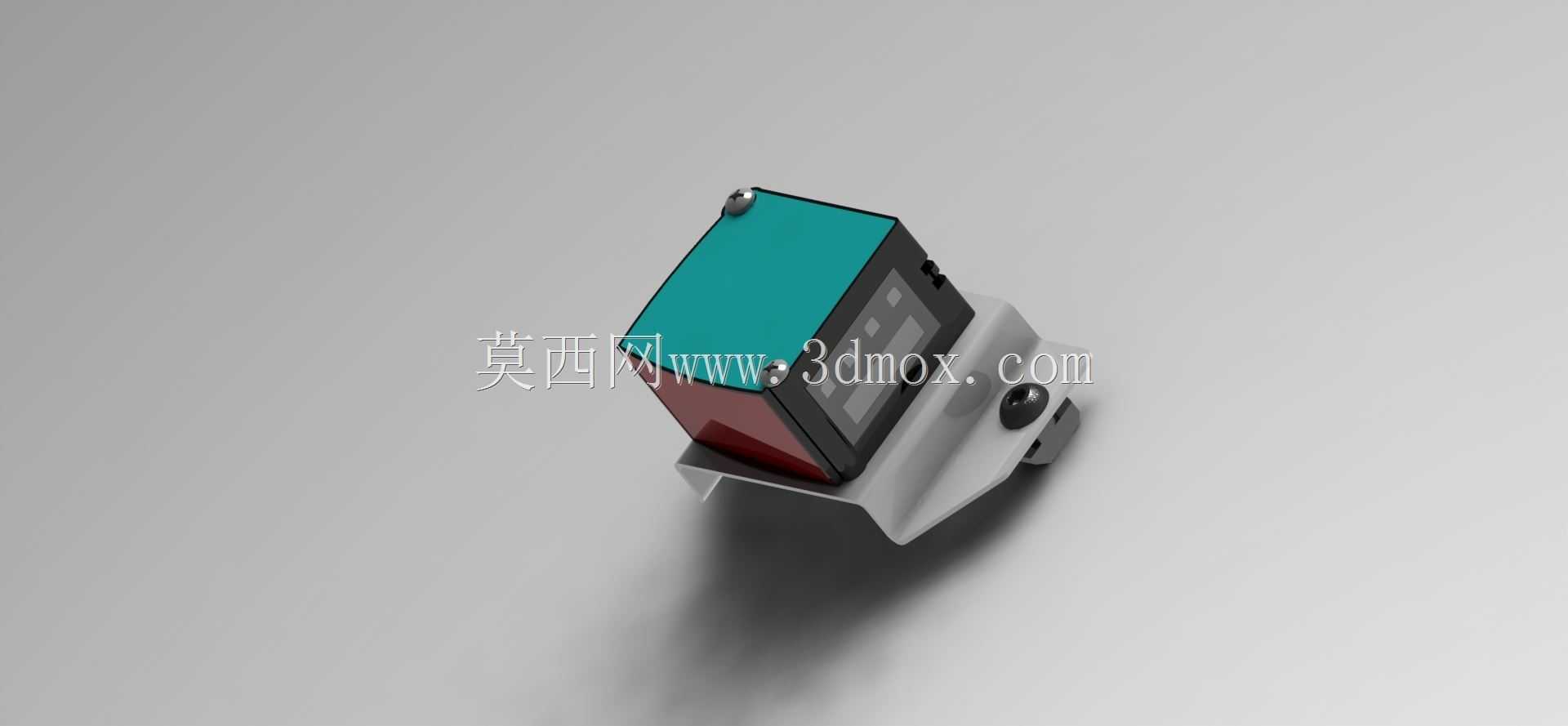

工业级DT-50光电检测传感器结构

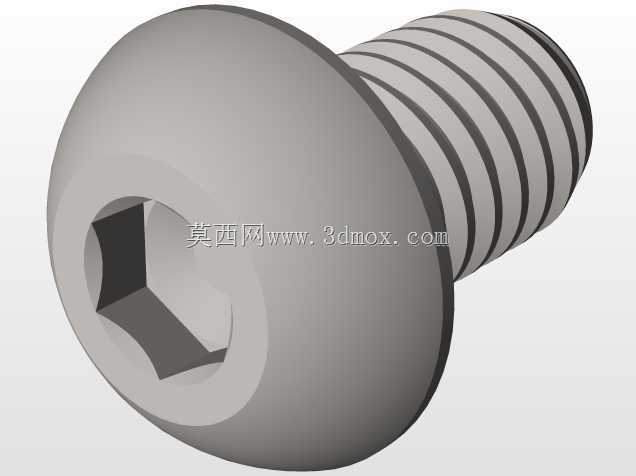

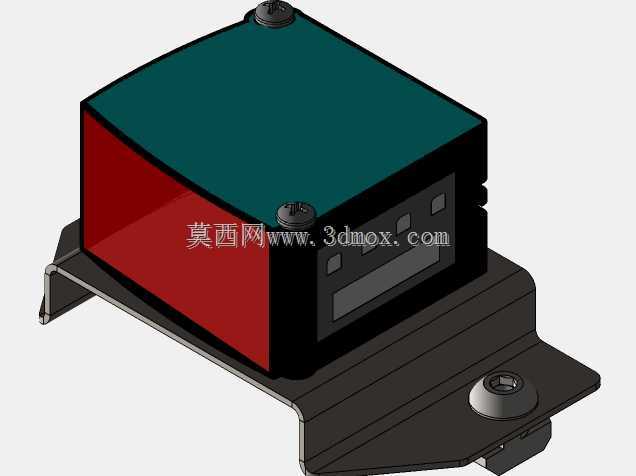

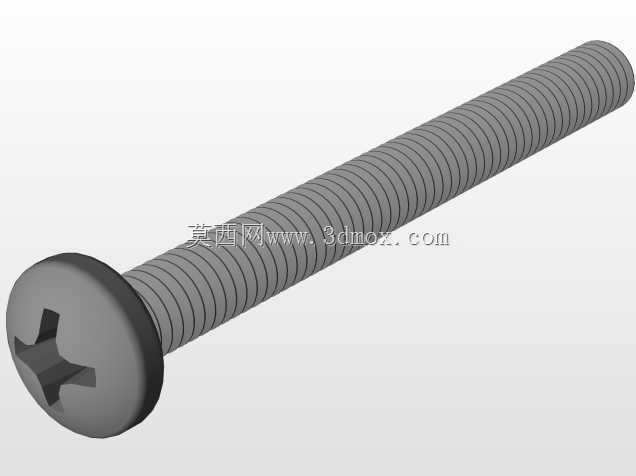

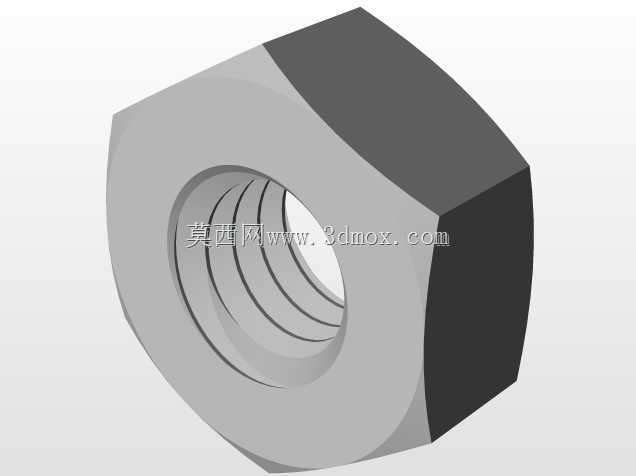

　　这款DT-50检测元件的结构设计，完全围绕工业现场的实际安装与检测需求展开，先从安装适配性来说，配套的L型折弯安装支架做了沉头安装孔与腰型调节槽设计，安装时可以根据现场检测位的高度差，沿腰型槽微调传感器的前后、上下位置，不需要额外加工转接板，直接通过螺栓就能固定在设备型材架、流水线侧架或者工装台的立面上，安装边界预留了足够的接线空间，尾部的航插接口不会因为支架贴装被挤压，常规M4螺栓就能完成固定，不需要特殊安装紧固件。

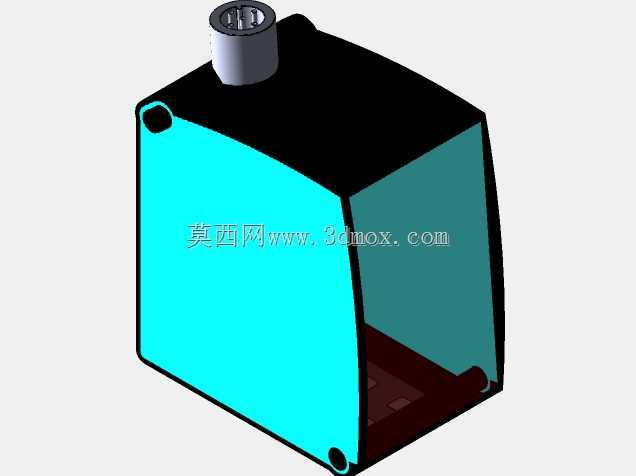

　　从功能特性来看，这款传感器属于漫反射式光电检测类元件，主体外壳做了方型模块化设计，上半部分的检测端做了倾角调校结构，可以根据被测物体的反射面角度微调检测光轴的指向，避免因为被测件表面反光率差异导致的检测误判，外壳的拼接处做了密封槽设计，能够适配车间多尘、有少量切削液飞溅的工况，不会因为粉尘侵入导致内部光路受污染。主体侧面预留的状态指示灯窗口，能在设备调试时直接观察检测触发状态，不需要外接额外的指示模块，现场调试的时候不用凑到设备电控柜侧看PLC输入点状态，站在工位旁就能确认传感器是否正常触发。

　　在实际应用场景里，这类传感器常被用在自动化流水线的工件到位检测、工装夹具的物料有无确认、立体仓库的货位占位检测、输送线的件数统计环节，相比普通的接近开关，它的检测距离更远，不需要紧贴被测件安装，能避开设备运动部件的运动干涉区域，比如在皮带输送线上检测纸箱、塑胶件、金属加工件的到位信号时，不需要接触被测物体，不会刮伤工件表面，也不会因为工件的轻微磕碰导致传感器移位损坏。

　　设计思路上，这款模型还原了传感器的实际装配关系，安装支架与主体之间通过锁紧旋钮固定，松开旋钮就能快速调整检测角度，调整到位后旋紧即可完成固定，不需要额外的锁紧工具，日常维护更换时能快速拆装，主体内部的光路模块、电路模块的占位都做了还原，结构工程师在做设备整体布局时，可以直接套用这个模型的安装孔位、外形尺寸做干涉检查，避免后期装配时出现传感器与周边走线、运动部件的空间冲突。外形尺寸上，主体的方型结构边长控制在常规工业传感器的通用尺寸范围内，能兼容市面上同规格传感器的安装支架，替换时不需要重新打孔，适配性更强，接线端的出线方向做了侧向设计，相比尾部直出的接线方式，能节省安装方向上的纵深空间，在狭窄的设备安装腔体内也能顺利布置。
