嵌入式4X4矩阵按键输入模块结构设计

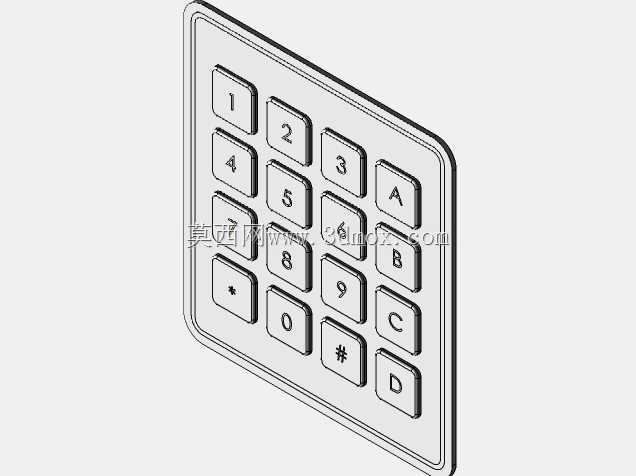

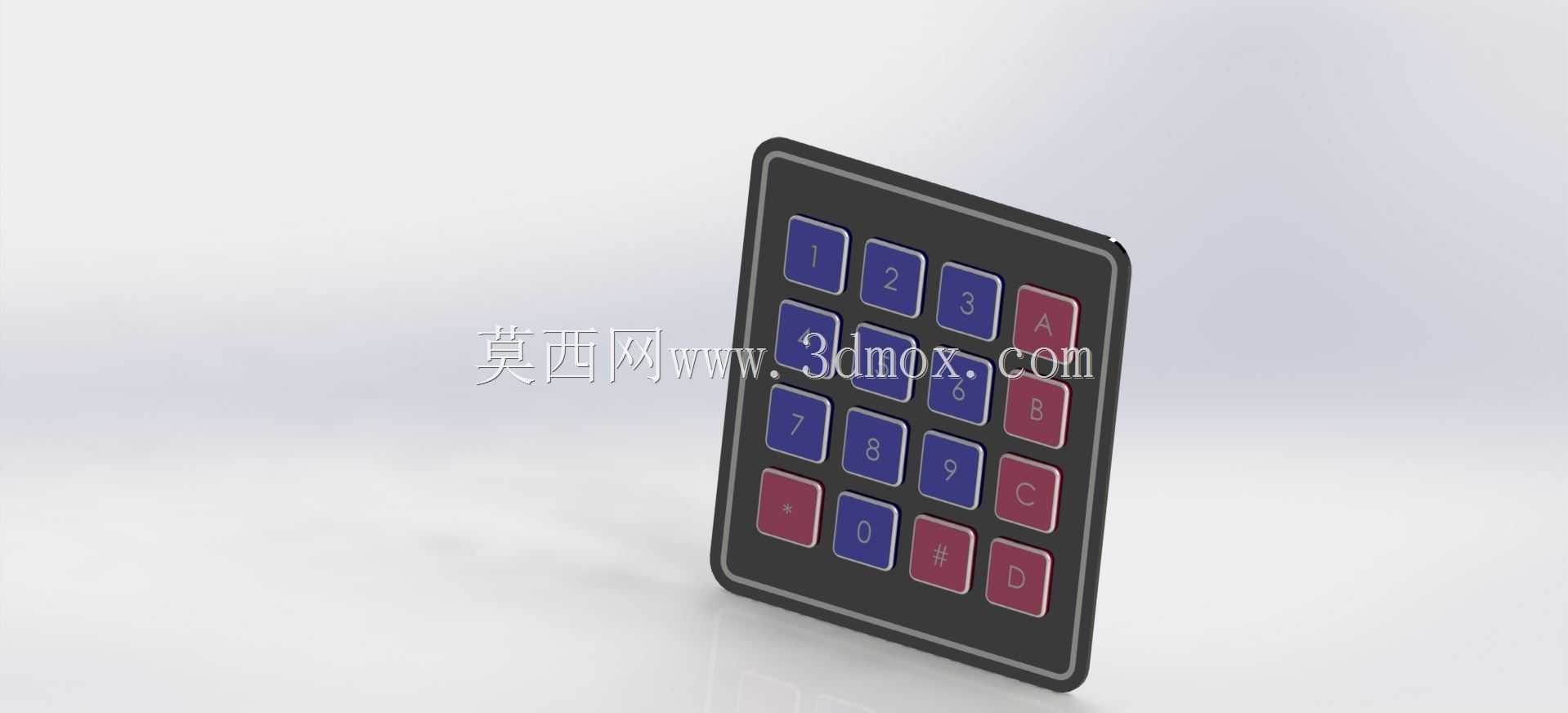

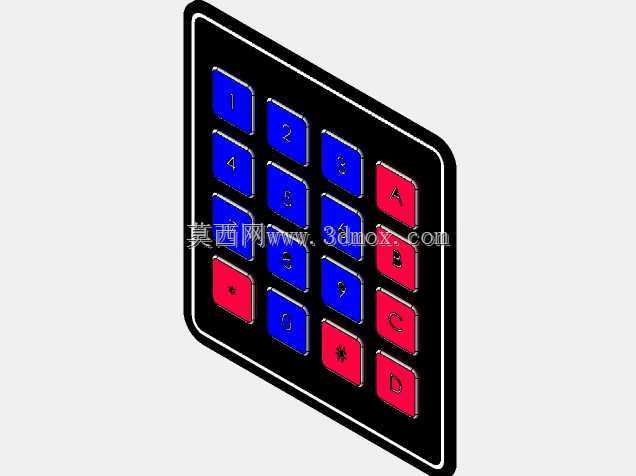

　　这款4X4矩阵按键结构，是面向嵌入式控制、小型工控终端、门禁密码输入、简易仪器操作面板开发的输入组件，在实际工程场景中，常被集成到小型检测设备面板、自助终端操作区、工业控制柜辅助输入区、教学实验装置上，用来完成数字输入、功能指令触发、参数调整确认等操作，相比独立按键布局，4行4列的矩阵排布仅需占用8个IO端口就能实现16个按键的输入检测，能大幅降低主控端的引脚资源占用，适合引脚资源紧张的小型控制板卡使用。从结构设计来看，整个按键模块采用方正的薄型壳体，边缘做了小弧度倒角处理，既避免安装时剐蹭操作人员手部，也能适配嵌入式安装的面板开孔公差，壳体正面的按键区域做了下沉式限位槽，每个按键对应独立的导向柱结构，按键按压行程控制在1.2-1.

　　8mm区间，按压反馈清晰，不会出现卡滞、偏斜的情况，按键表面做了微凸的弧面处理，贴合指腹按压的触感，不同功能的按键通过配色做区分，数字按键、功能按键分区排布，操作人员无需刻意查看就能快速定位常用按键位置，降低误触概率。在安装边界上，这款矩阵键盘的整体厚度控制在8mm以内，嵌入式安装时仅需在面板上开出对应尺寸的矩形开孔，壳体侧边预留了卡扣安装位，不需要额外打螺丝就能快速固定在厚度1-2mm的钣金或塑料面板上，也可以根据安装需求更换为螺丝固定的耳板结构，适配不同的安装场景。模块背部预留了排线引出位，可直接对接1.25mm间距的FFC排线，连接主控板时走线整洁，不会占用过多设备内部的布线空间。在实际选型使用中，

　　这类矩阵键盘的按键寿命能满足十万次以上的按压需求，表面壳体采用ABS阻燃材质，能适应工控场景下常见的温湿度环境，不会因为长期使用出现按键褪色、壳体开裂的问题，按键字符采用激光雕刻工艺，长期摩擦也不会出现字符脱落的情况，适合在需要频繁输入操作的设备上长期使用。设计过程中重点考虑了按键的防误触结构，相邻按键之间保留了足够的间隙，按压单个按键时不会带动周边按键触发，同时按键底部的导电胶结构做了防尘处理，能阻挡日常使用中的灰尘、细小碎屑进入按键内部，降低后期维护的频次，不需要频繁拆解清理就能保证按键触发的稳定性。
